휘스톤 브리지

[전기기사0]

원장님

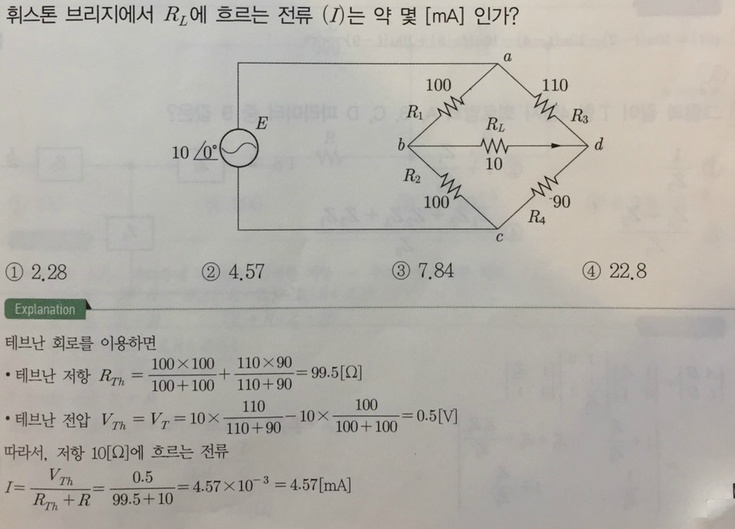

이문제에서 테브난 저항을 병렬로 구하고

테브난 전압까지 전위차를 이용해서 구하는것 까지 알겠는데

저항 RL 부분에 흐르는 전류값을 구하는데 왜 테브난 저항과 RL의 저항을 합쳐서 한번에 저항분에 전압을 하는지 잘 모르겠습니다.

그림으로 설명해주시면 더욱 감사하겠지만 바쁘시면.. 말로 설명 부탁드리겠습니다ㅠㅠㅠㅠ

[시나브로^^]

테브낭 등가회로가 RL을 제외한 나머지 회로를 아래와 같이 등가화 하는 것입니다.
회로를 간소화 하여 RL에 흐르는 전류를 구하는 방식이 되겠습니다.

[전기기사0]

그림 설명까지 ㅠㅠ 감사합니다!!
