단권변압기 2차 전압

[눈독]

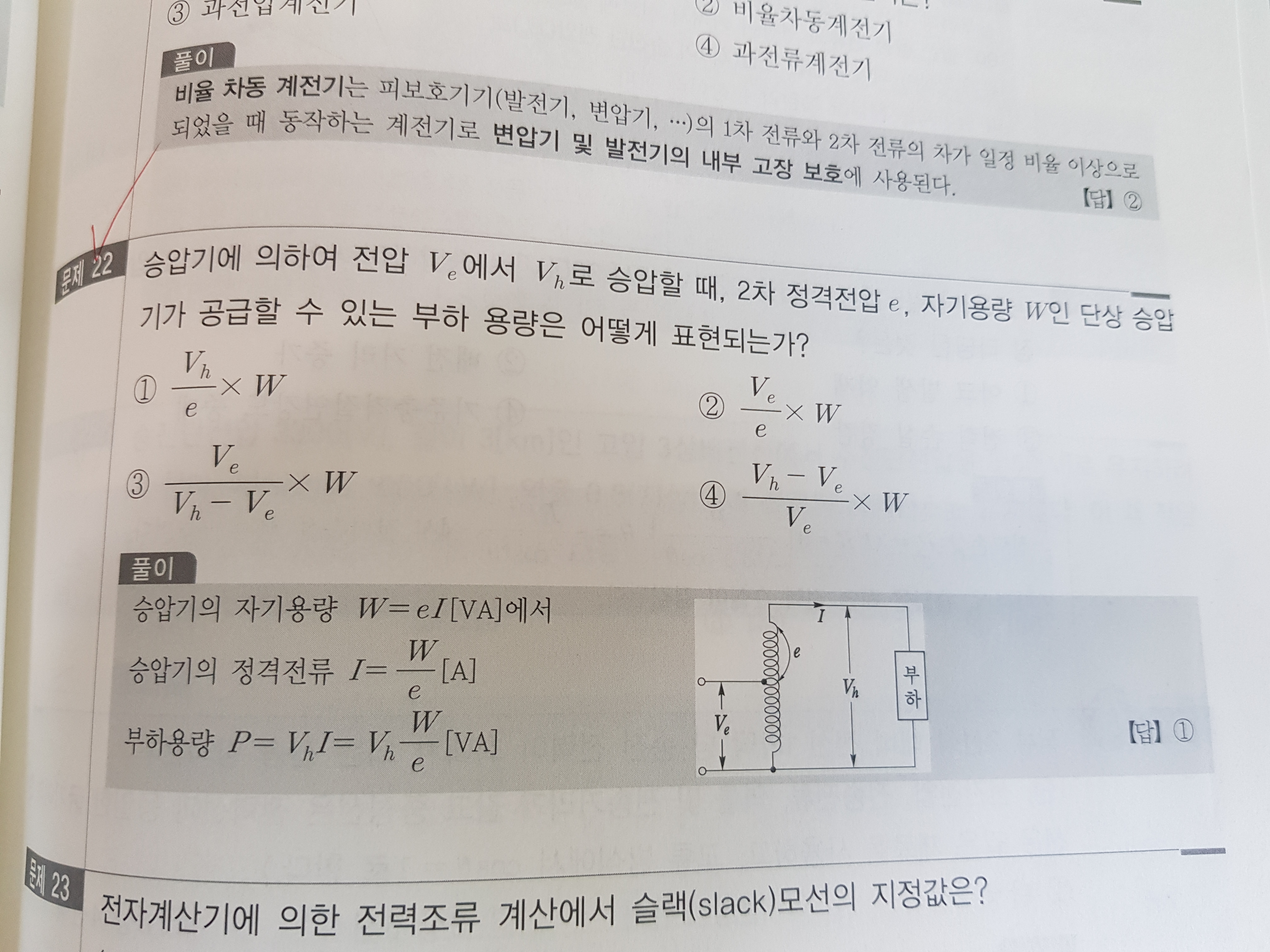

첫번째 사진은 전력공학 문제인데 2차 정격전압이 e 그니까 Vh-Vl 이라고 나와있습니다.

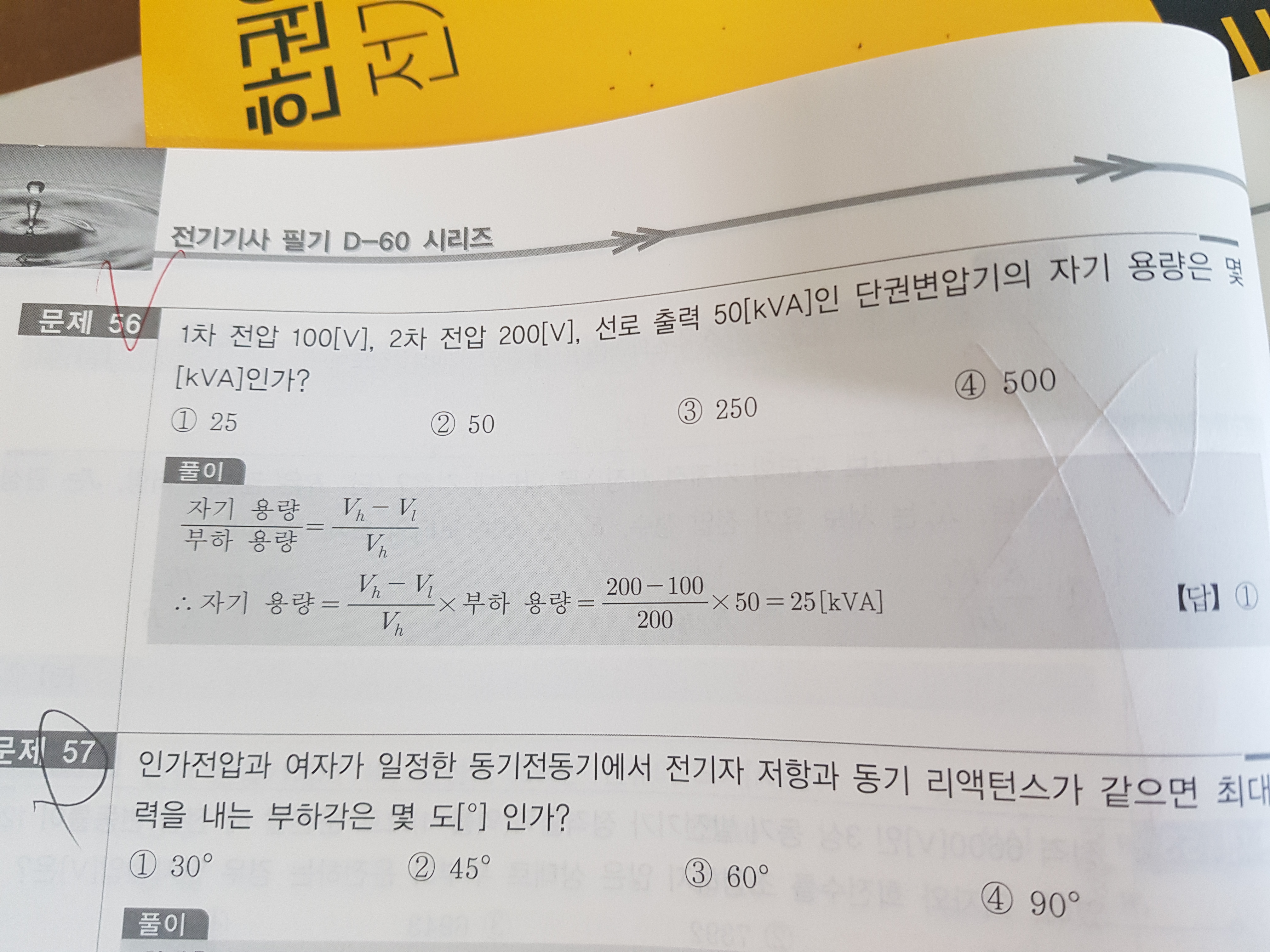

근데 두번째 전기기기 문제에서는 2차전압이 Vh-Vl이 아니고 걍 Vh인데 어떻게 된거죠?
단권 변압기에서 2차 정격전압이랑 2차 전압이랑 다른건가요?

[pyd2281]

네 다르다고 볼 수 있어요 보통 첫번째 사진에 2차 정격전압은 소문자 e로 쓰면서 구별되게 쓰기도 해요

[시나브로^^]

1. 단권변압기의 직렬권선에 걸리는 전압이 2차정격전압을 e 를 의미합니다.
2. 예를들어 단권변압기 권수비 3150/210 일 때 210이 2차 정격전압입니다.
3. Vh.는 2차측 단자전압이라고 할 수 있습니다.
