두 문제 차이가 궁금합니다! 답변 주시면 감사합니다!

[히히만세]

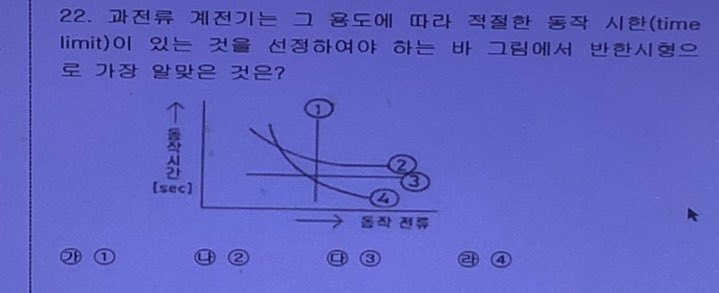

위 파란색 사진의 답이 4번으로 되어있습니다.

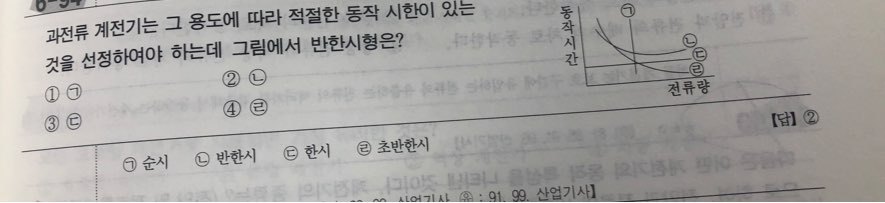

그리고 아래 문제와 답이 다르게 되어 있는데

어떤게 맞는건가요??

[럭키미르]

전기에서 매우 중요한 것이 용어에 대한 정확한 이해이고, 그것은 한자원어를 보는 것이 많은 도움이 됩니다. 거의 모든 전기용어는 한자어로 구성되어 있고, 그 이유는 의미를 정확하게 전달하기 위해서입니다. 용어의 한자어를 보면 그 용어를 몰라도 대부분의 의미해석이 가능합니다.

한시(限時 Time delay):동작시간을 제한(지연)한 형태의 포괄적 용어,
정한시(定限時):고장전류(입력)의 크기와 상관없이 정해진 시간에 동작,
반한시(反限時):고장전류(입력)와 동작시간이 반비례, 즉 고장전류가 클수록 빨리 동작,
반한시/정한시:고장전류(입력)가 클수록 빨리 동작하지만 고장전류가 일정값 이상일 때는 정해진 시간에 동작

[럭키미르]

단한시(段限時):고장전류(입력)의 구간별로 계단식으로 동작(예 100~200A:0.1초, 200~300A:0.05초...),
초(超)반한시,강(强)반한시: 뛰어넘을초(超), 강할강(强), 초반한시>강반한시>반한시 순으로 '고장전류(입력)Vs동작시간'의 반비례 정도가 큰 형태의 동작특성, 즉 고장전류(입력)과 동작시간이 반비례 곡선의 기울기가 초반한시>강반한시>반한시 형태로 됨

[럭키미르]

순시(瞬時):눈깜짝할 사이 순(瞬), 즉 일정 값 이상의 고장전류에서 즉시 동작하는 특성
한시(限時):제한할 한(限), 즉 일정 값 이상의 고장전류에서 동작하면서 차단기 동작시간은 필요한 용도에 맞게 제한(조정)한 만든 특성

문제의 그래프에서 순시와 한시 특성으로 표현된 수직,수평 직선의 의미입니다.
실무에서 이와같은 특성그래프의 차단기는 드물지만 순시와 한시의 근본개념을 이해할 수 있도록 극단적인 특성 그래프를 그린 것입니다.

[럭키미르]

용어에 대한 위의 개념을 정확하게 이해하고 있으면 이런 유형의 문제는 혼란없이 모두 쉽게 풀 수 있습니다

[럭키미르]

문의한 문제의 정답 선정에는 약간 논란의 소지가 있기는 합니다... 22번 문제에서 '반한시형으로 가장(가장=超)'이라는 표현에서 초반한시(라)가 답이 되었고, 아래 문제는 그냥 '반한시형'이라는 표현으로 초반한시가 아닌 반한시(2)가 답으로 선정된 것으로 짐작됩니다. 논란의 소지가 있지만 22번 문제에서 처럼 반한시 특성을 특별히 강조한 '가장 반한시'라는 내용이 있을 때는 정답을 초(超)반한시 곡선을 선택하는 것이 정답에 가까울 것으로 판단됩니다.
