[필기] 타교재 질문

테브난 등가회로 문제 질문

작성자미네미네|작성시간20.05.18|조회수4,801 목록 댓글 4

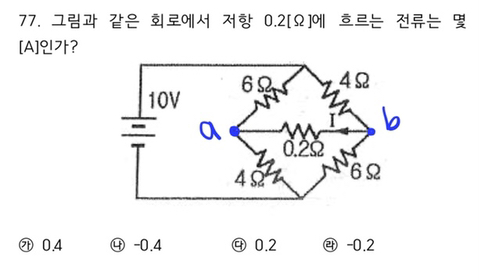

2014년 필기 1회 문제 질문입니다.
문제의 답은 1번인데 전류의 방향을 틀리게 잡았는지 아무리 생각해도 b에서 a단자로 전류가 흘러 -0.4같습니다.
어느 부분에서 틀리게 생각했는지 아시는 분 부탁드릴게요~

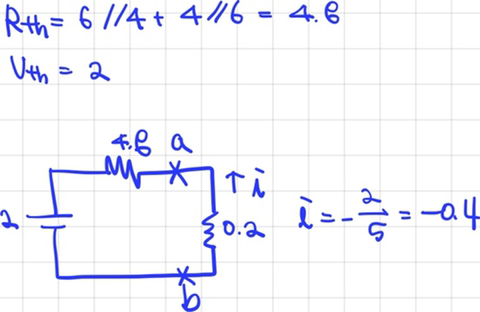

(테브난 등가회로로 변환해서 풀었고 풀이는 간단하게만 적어두었습니다)

다음검색
현재 게시글 추가 기능 열기

댓글

댓글 리스트
  • 작성자까루파파 | 작성시간 20.05.18 https://www.youtube.com/watch?v=hQTlzrof2sU&list=PLEQomsX2Orc0a57oVbALeY--bLE4QMphw&index=23
    유튜브 동영상 33분쯤 보시면 설명 해주십니다
    첨부된 유튜브 동영상 동영상
  • 답댓글 작성자미네미네 작성자 본인 여부 작성자 | 작성시간 20.05.18 답변 정말 감사합니다!
    하지만 저 문제는 전류 방향이 안나와 있어서 크기만 구한 것 같고 제가 올린 문제는 방향도 나와있어요.. 그래서 크기는 저도 0.4로 구했는데 방향이 오른쪽단자에서 왼쪽 즉 b에서 a단자로 흐르기 때문에 전류 방향이 -인 것 같아서 질문을 올렸습니다..! (답은 +0.4)
  • 작성자s에스비b | 작성시간 20.05.18 전압의 방향을 잘못구하셨습니다.
    b의 전압이 a의 전압보다 높기 때문에 전지를 반대로 다셔야 합니다.
  • 답댓글 작성자미네미네 작성자 본인 여부 작성자 | 작성시간 20.05.18 아... 감사합니다!!!!
