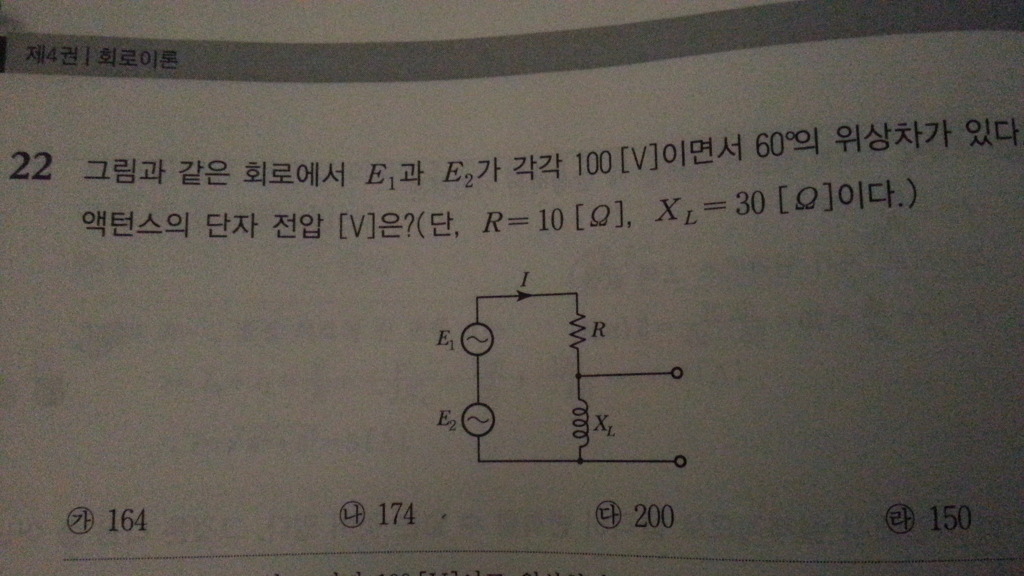

과년도 단자전압 구하는 문제

[열씨미해보자]

답이 164라는데 답이 안나오네요 풀이좀 부탁해요

[사시랑이]

안녕하세요..답변드립니다.

먼저... e1을 100v라 두고, e2를 100<60도 라 두면

전체 전압은 e1+e2를 하면 150 + j50루트3이 나옵니다.

여기에서 임피던스는 10 + j30이 되고

전류 = 전압/임피던스 이므로 (150+j50루트3)/(10+j30) = 4.1-j3.63 이 나옵니다.

따라서 이때 X에 걸리는 전압은 전류 * 리액턴스 이므로

4.1-j3.63 * j30을 하면 164가 나올 것입니다.

게시판의 성격상 타교재 질문 게시판으로 이동했습니다.

[열씨미해보자]

감사합니다 해결되었습니다.
