정격전류 질문입니다(제발...답변좀 ㅜㅠ)

[다뎀뵤]

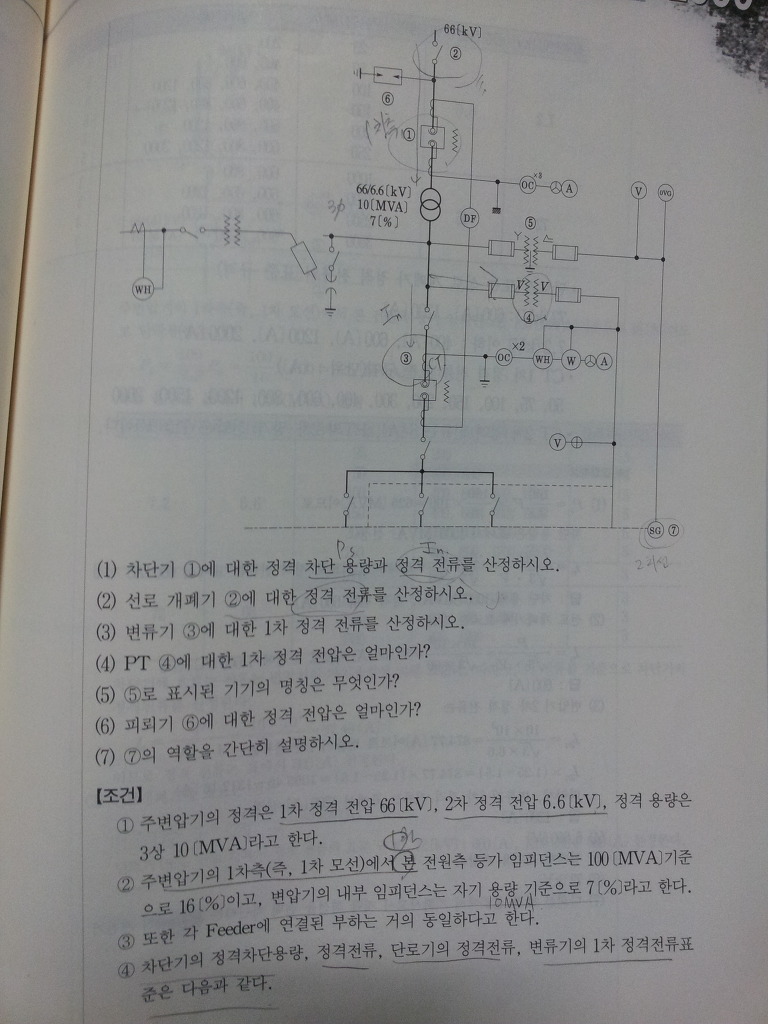

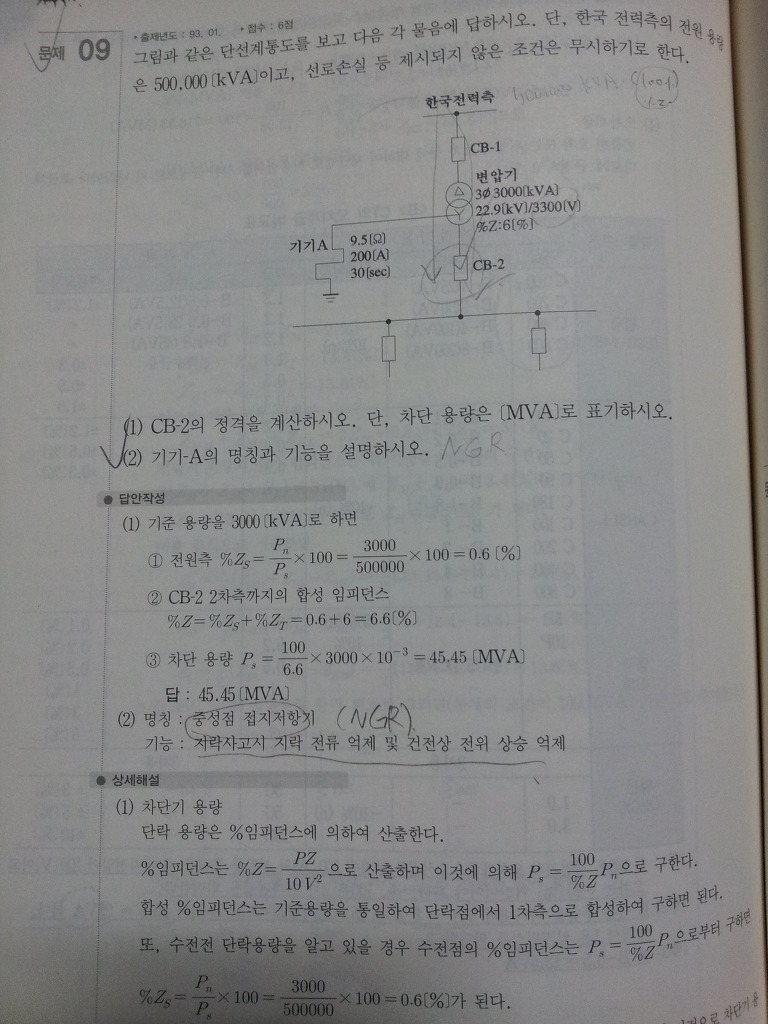

위에 사진 두개가 한 문제입니다.

질문 (1),(2)번 문제에서 차단기와 선로개폐기의 정격전류 in을 구하라고 했는데

정격전류를 구하라고했으니까 In = P/(루트3*정격전압(=72KV)) 아닌가요??

문제를 보면 변압기 정격전압이있고 차단기용량 표를보면 공칭 66KV ->정격72KV라고 되어있어서 너무 헷갈립니다 ㅜㅜ

---------------------------------------------------------------------------------------------------------------------

이 문제 (1)번에서 차단기 차단용량 구하는거인데 해설에 나와있는식 말고

Ps = 루트3 * 정격전압 * 차단전류 식으로 구하려고하면은

정격전압 3.6KV

차단전류 = 100 / 6.6% * 정격전류

-정격전류 In= 3000/(루트3* 3.3KV or 3.6KV ????)<<<<< 여기서 정격전압, 3.6KV 대입해야 답이 똑같이 나오는데

3300V는 변압기 정격전압인데 이거 어떻게 이해를 해서 풀어야하나요...ㅜㅜ

질문이 좀 복잡하고 많은데 꼭 답변 부탁드립니다

[사시랑이]

안녕하세요..답변드립니다.

차단기의 정격전압을 대입하는 경우는 용량이 차단용량이고, 전류가 정격차단전류 혹은 단락 전류일때

대입하는 공식입니다.

즉, 차단용량 = 루트3 * 정격전압 * 정격 차단전류입니다.

첫번째 문제는 차단기에 흐르는 정격 전류를 물었기에 그냥 공칭전압으로 풀어야 합니다.

정격전압, 공칭전압, 정격전류, 차단전류 등에 대한 정리를 먼저 하셔야 할 것 같습니다.

정격 차단전류를 구할 때에는 정격전압인 3.6k를 대입해서 풀어야 하는 것이 맞습니다.

가능하시다면, 실기 기초 이론 동영상에 있는 이 부분을 정리해 주시면 좋겠습니다.
