전압강하관련된 식들을 구할때 그냥저냥 풀다가 갑자기 확 헷갈려서요...

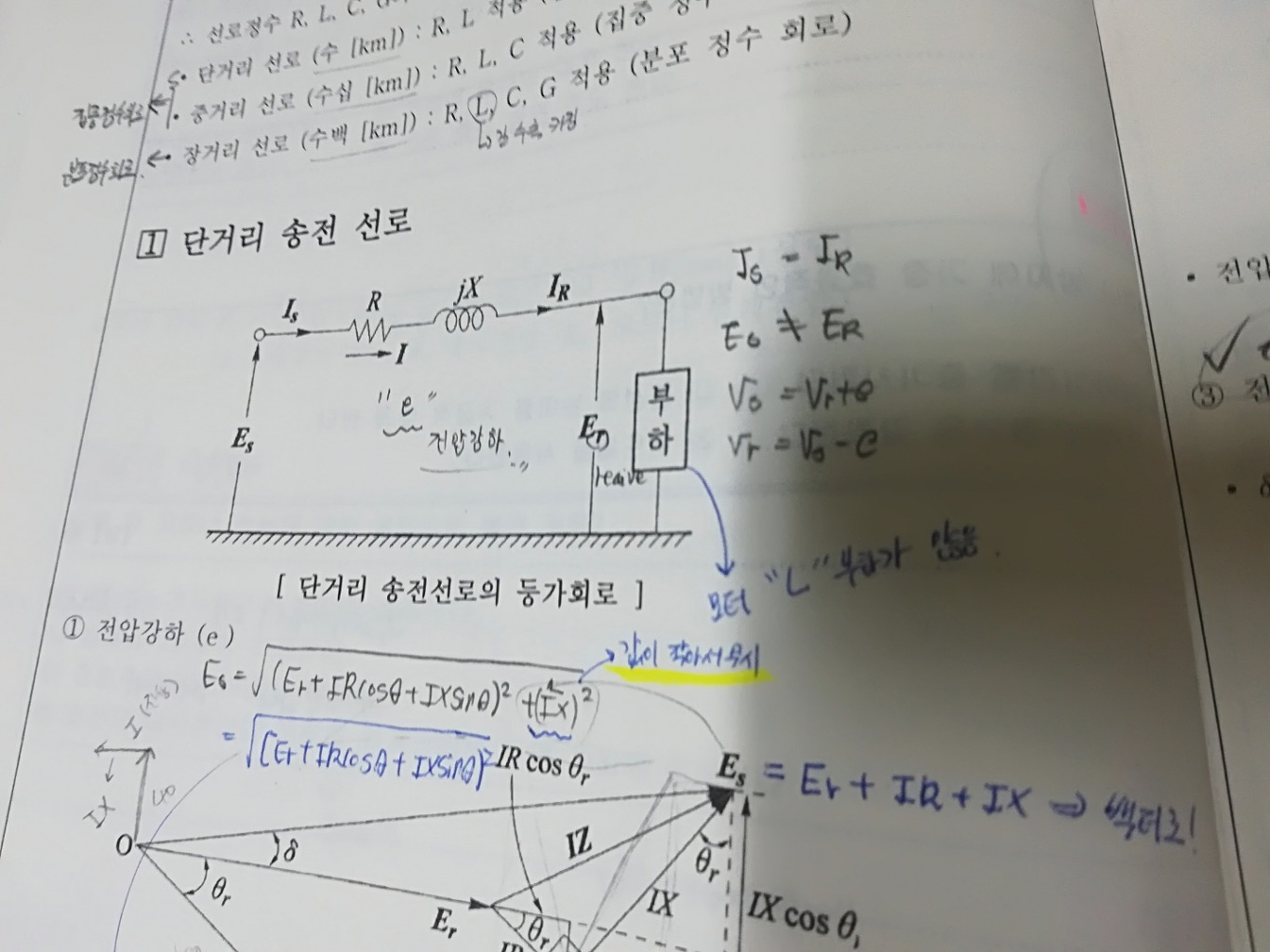

일단 루트3I(Rcos세타+Xsin세타)를 헷갈리는건 아닌데요 전류 I를 전압과 전력으로 나타내는게 헷갈립니다
기본적으로 전압강하율은 수전단 전압이 분모가 되고 분자에 송전단 전압 - 수전단 전압이 들어가는건데 이 전압차이를 선로를 흐르면서 생기는 전압강하로 이해했었습니다
그런데 전력과 전압은 따지자면 부하에 해당하는 값들로 전류를 구하는거더군요. 뭐 선이 하나라면 부하전류나 그앞의 선로의전류나 같다고 볼수있으니 그러려니 할수있었습니다.

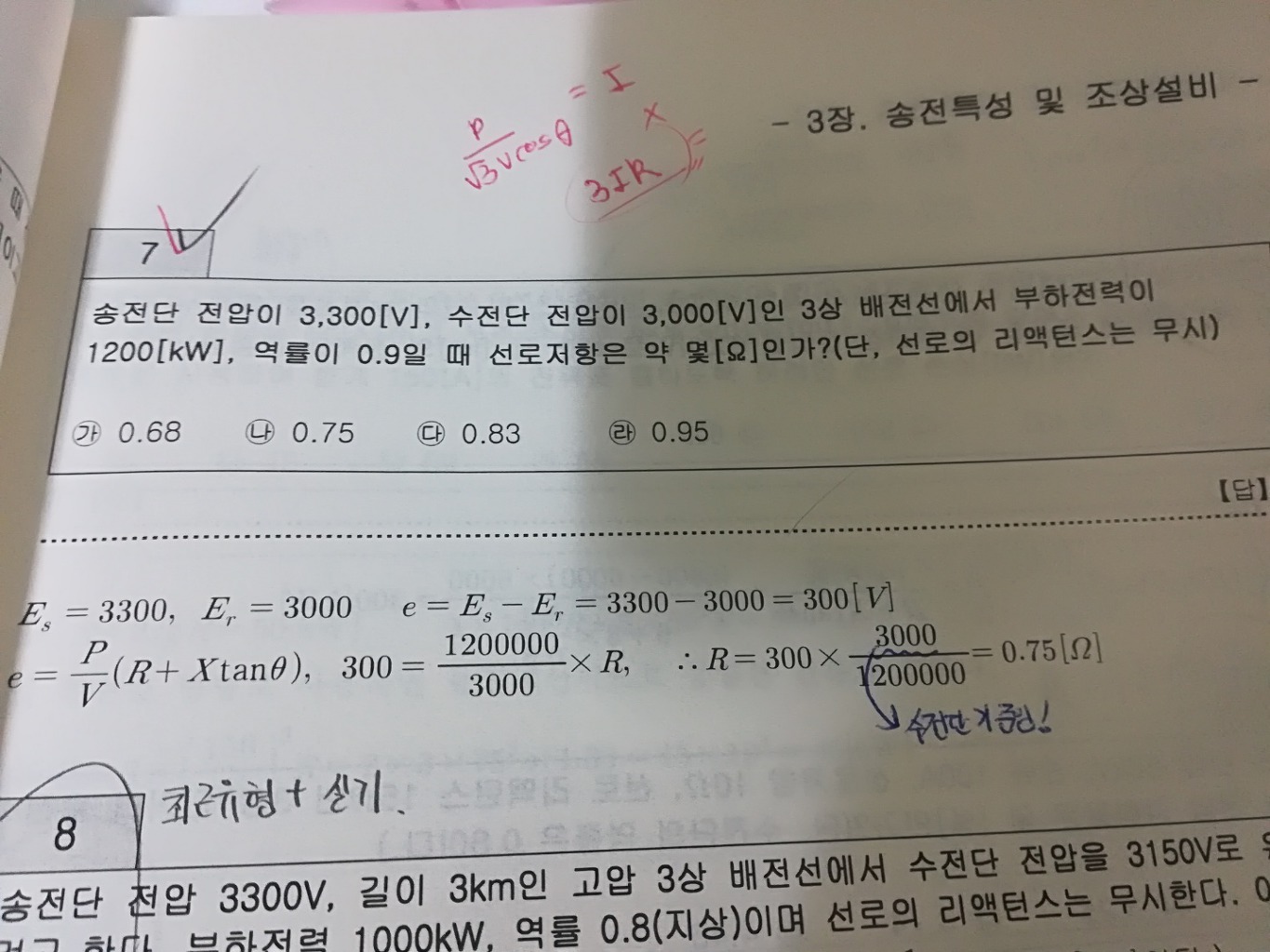

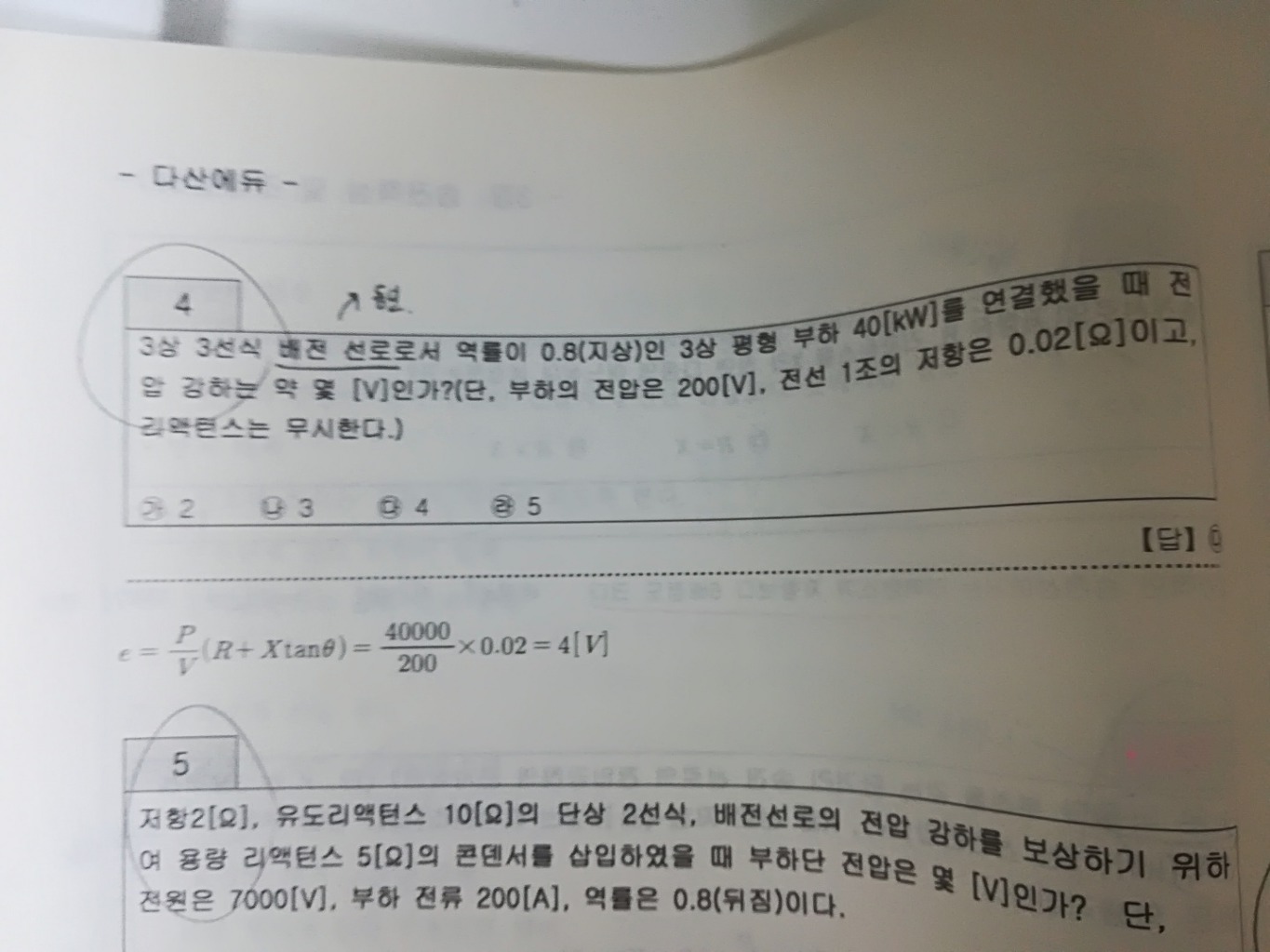

그걸 토대로 예전에 필기시절 문제를 풀기도 했었죠
이문제들에서는 전압강하율을 구할때 전류가 아닌 전력과 역률 전압을 가지고 구하는데 어떨때는 수전단 전압이고 어떨때는 부하전압입니다 그래서 둘이 같겠구나 싶었었습니다 그런데

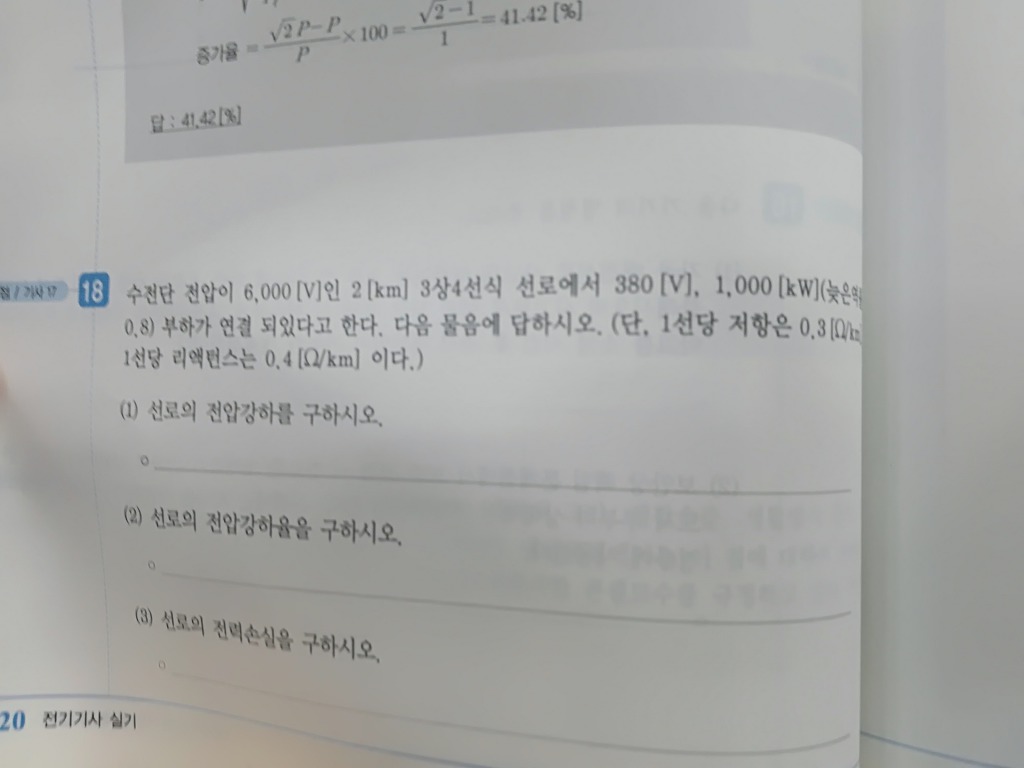

이문제는 또 뭔지... 엄청 헷갈려서 제대로 못풀었습니다 저기서 나오는 380볼트는 대체 뭔가요?? 수전단전압과 부하전압이 아직도 헷갈립니다... 정확히 어떤 전력과 전압 전류를 가지고 전압강하나 전력손실을 구하는건가요?? 선로전류가 아닌 부하전류로 구하는 꼴의 문제들때문에 헷갈립니다 선생님 ㅠㅠ
다음검색
댓글
댓글 리스트-
작성자시나브로^^ 작성시간 19.06.14 1. 전압강하에서 전류를 구할시 전압은 수전단 선간전압입니다.(항상)
2. 아래의 문제는 오류가 있는 듯 합니다.
6000V로 수전하여 변압기를 이용 전압으로 만들고, 이 저압의 선로에서 2km 거리에 부하가 연결되어 있다라고
판단하는 것이 맞을듯 합니다.
즉, 수전단전압 380으로 계산하셔야 합니다. -
답댓글 작성자반드시필 작성자 본인 여부 작성자 작성시간 19.06.14 문제 글자 오류인듯 합니다... 380을 아예없이보면 말이되네요
380기준으로 구하면 값도너무 크도 전압강하율도 무지무지합니다.. 알려주셔서 감사합니다 !
