원장님께서 남겨주신 영상은 정말로 잘 보았습니다!
강의에서 비율차동계전기 델타측 결선에선 1차측전류와 2차측전류가 30도 앞서는지 뒤지는지에 따라 결선이 달라진다고 하셨습니다.

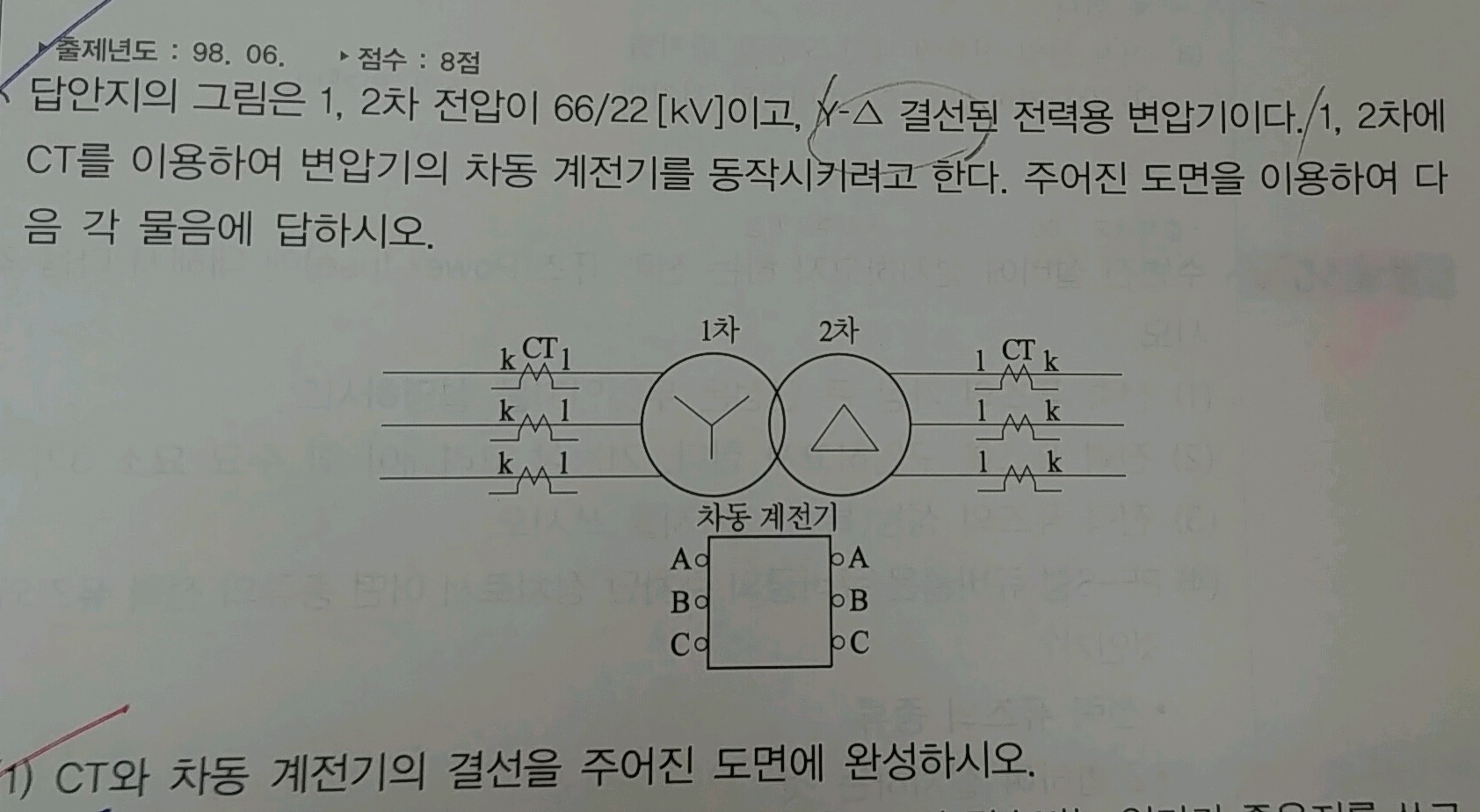

아래와 같은 문제에선 답란에 적힌대로만 답이 되는 것인지 궁금합니다.

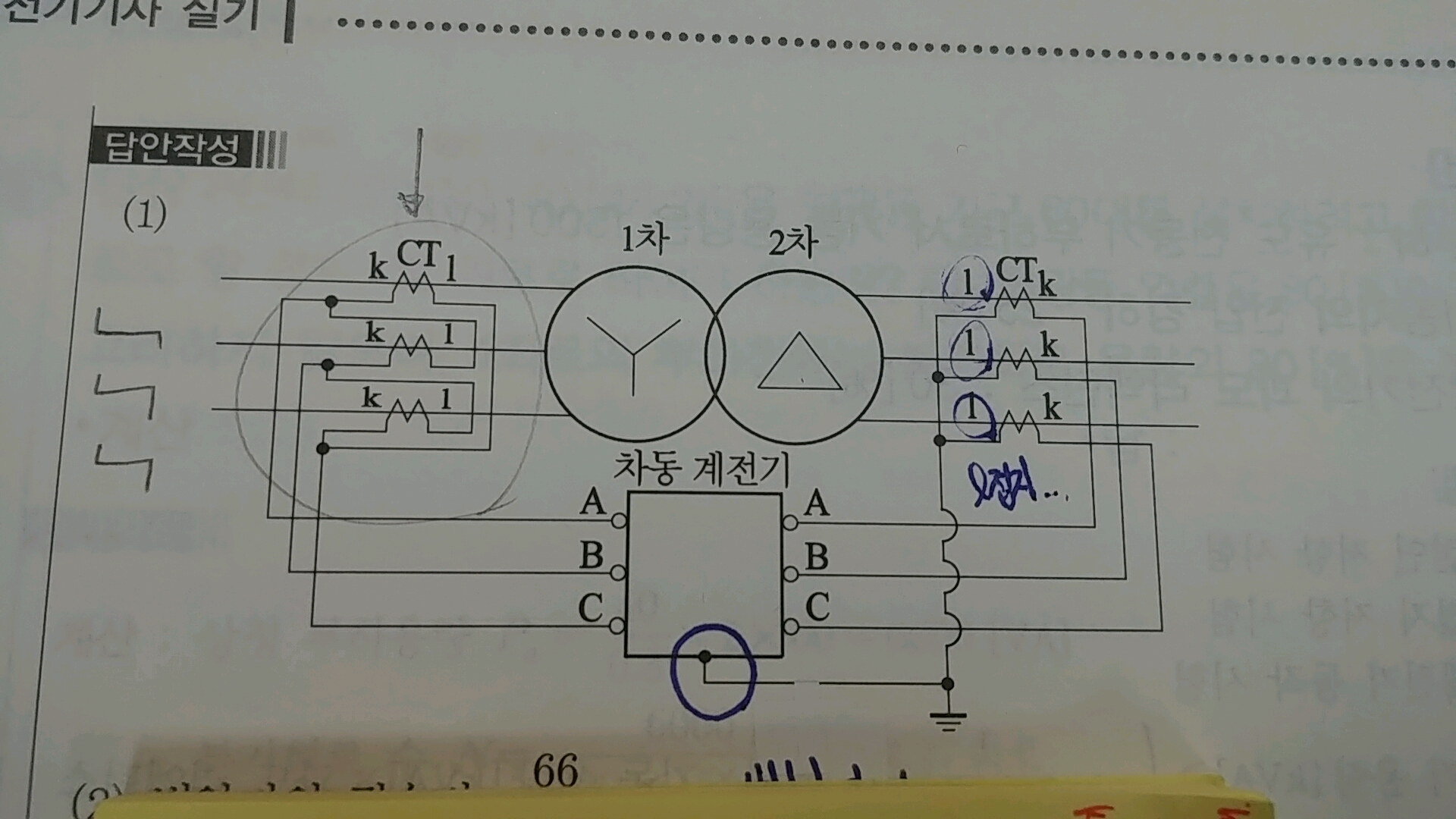

위의 사진이 답으로 나와있었고

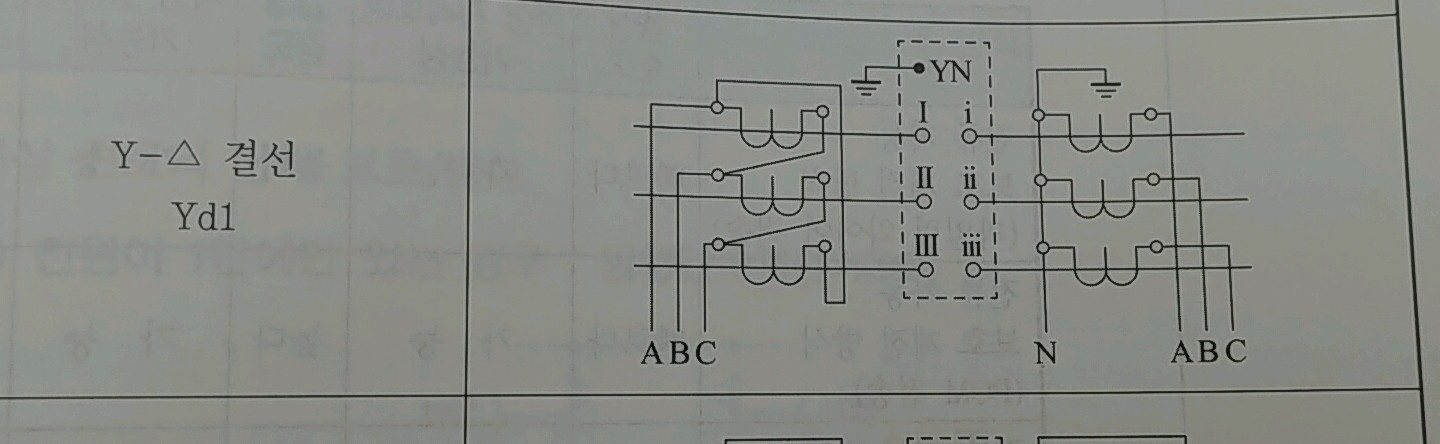

아래의 사진은 제가 그렸던 결선인데 오답으로 처리되는지 궁금합니다.
즉, 답란에는 a상의 k단자와 b상의 l단자가 접속되어져 있는데
제가 그린 답은 a상의 k단자와 c상의 l단자를 접속하였습니다. (1차전류 2차전류 위상에 대한 정보가 없으므로 이 답도 맞겠다는 생각이 들었습니다.)
감사합니다.
항상 감사합니다.
