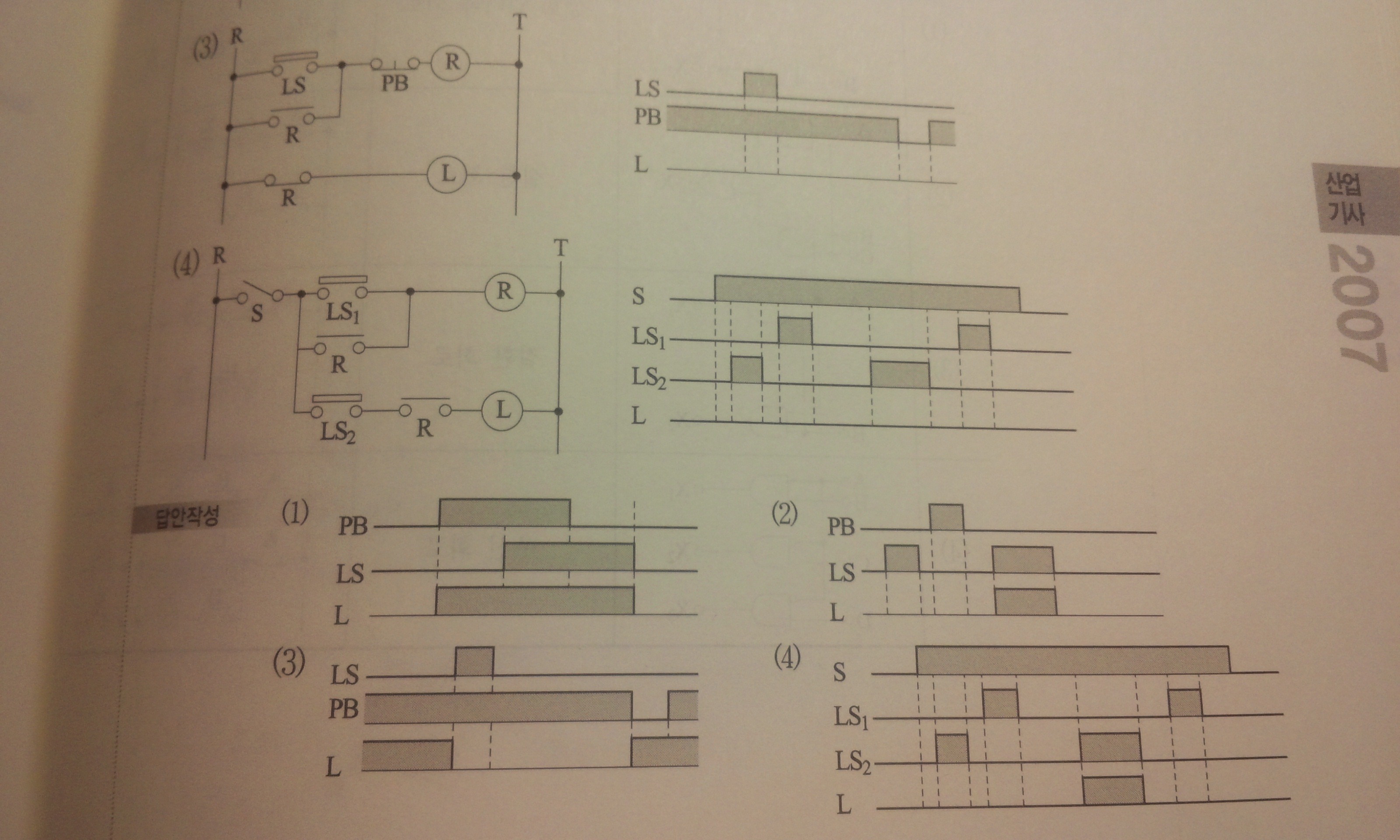

타임차트좀 설명해주세요

[철강왕]

3번과 4번 왜 저렇게 나오는지 이해 못하는 저에게 설명좀 해주실분?

그리고 LS는 어떤 역할인지요?

[qweaax]

3번부터 설명해볼께요. 일단 pb보시면 b접점입니다. 눌려있는상태입니다. 그렇기 때문에 타임챠트에 눌려있다고 쭉 표시되어있는거고 초기상태에서는 ls와 r의 a접점때문에 r이 여자되지않고있고 L옆의 r-b접점으로 인해 램프는 점등된상태입니다. 여기까지가 아무 조작도 하지 않은 초기상태이구요. 그 상태에서 ls(리밋트스위치)를 누르면 r이 여자가 되겠죠? 그러면 ls 바로 아래의 r-a접점이 자기유지를 합니다. 그리고 r-b접점은 떨어져서 램프가 소등되는거구요. ls를 계속 눌렀다 때도 릴레이는 이미 r-a접점에 의해 자기유지된 상태이므로 램프는 소등된상태로 쭉 가다가 pb를 누르면 r이 소자가 되면서 초기상태로 돌아가게됩니다 끝!

[qweaax]

4번 설명할게요. 초기에 s가 개방된 상태입니다. 아무 동작도 할수 없는거죠. 그 상태에서 타임차트를 보면 s를 젤 처음에 닫습니다..릴레이도 소자된 상태이고 렘프도 소등된상태이죠? 그 상태에서 ls1을 누르면 r이 여자가 되고 r의 각 접점들이 닫힙니다. 아직 램프는 소등이 안되는 상태이고 ls2를 누르면 램프가 점등됩니다. 단 ls2를 누르는 순간에만 점등이되는겁니다..

[qweaax]

리미트스위치란 저도 잘은 모릅니다만 저는 일종의 센서와 같은 개념으로 이해하고있습니다. 이를테면 센서란 무언가를 감지해서 동작하는데 리미트스위치는 입력된 일정값을 초과하거나하면 동작하는 그런 개념으로요..예를들면 문제에도있습니다만 자동으로 열리는 셔터가있다고 치면 다 열리게되면 모터가 자동으로 꺼져야겠죠? 멈추지않으면 고장나니까요. 그때 리미트스위치가 드가는거에요..올라가다가 어느시점이 되면 자동으로 동작해서 모터를 멈추게끔하는거..

[철강왕]

오 친절히 길게 써주셨네요! 감사합니다 ^-^
