시퀀스(?) 질문입니다 ㅎㅎ

[접지없는피뢰기]

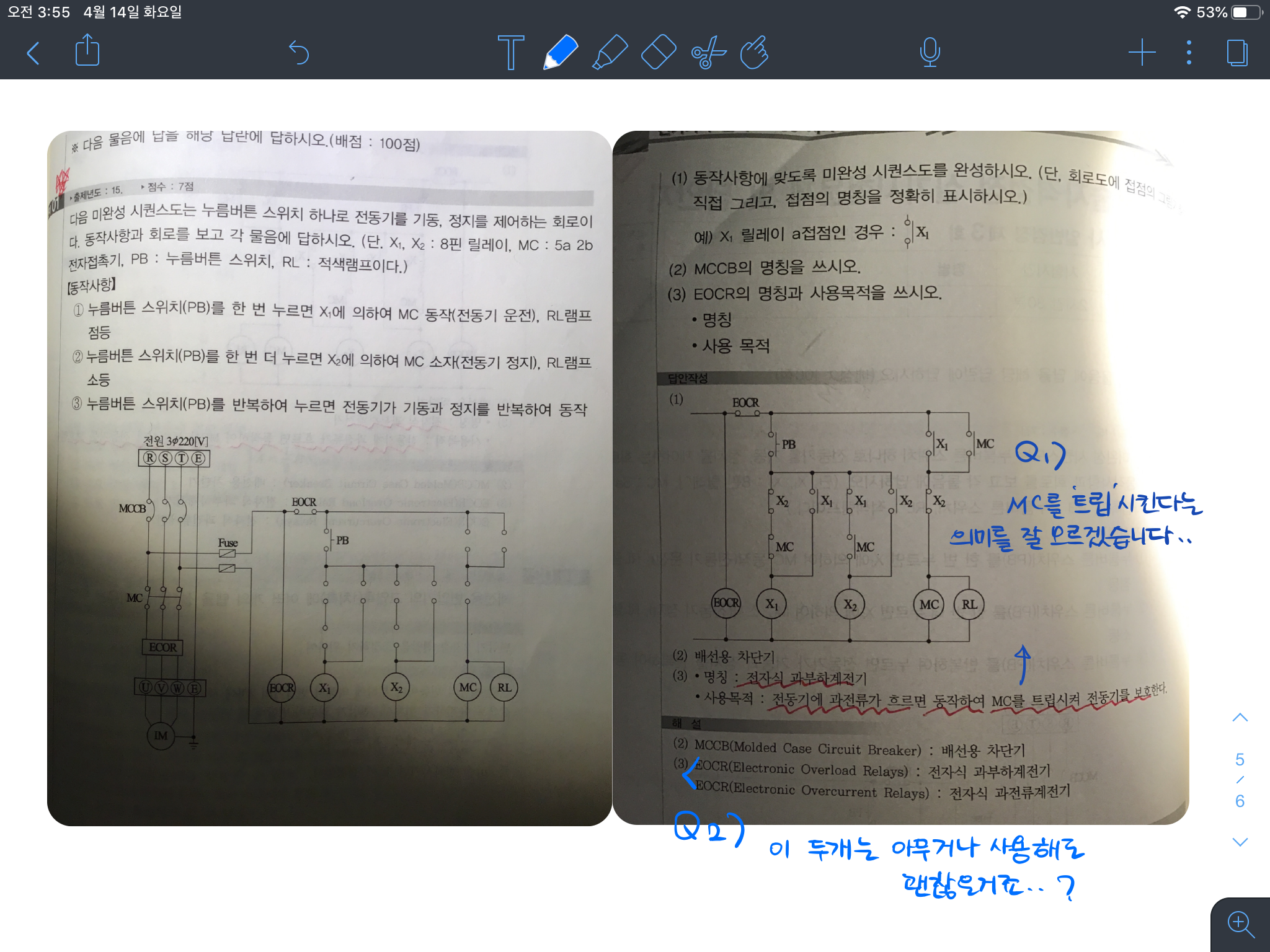

뭔가 트립하면 차단기를 동작시키는 느낌인데ㅠㅠ mc를 트립한다니 뭔가 어색해서요ㅠㅠ
부탁드립니다 ㅎㅎ

[주영만도]

EOCR 비접점으로 회로가 시작합니다.
따라서 EOCR회로에 과부하가 걸리면 B접점이 열리므로 회로 자체에 전원 공급이 되지 않는 구조 같습니다.
회로의 보조회로 우측하단 RL과 같이 있는 MC 전원으로 전원이 공급되지 못하면
왼쪽 주회로 하단의 전동기로도 전원이 공급되지 않습니다.

[접지없는피뢰기]

답변 감사합니다!!!

[샤피오넬]

트립 이 시동한다 동작한다 라는 의미이긴 한데

여기서 트립의 의미는 문맥상 eocr이 동작하여 수동복귀 b접점을 동작시킨다 로 보여지네요.

[접지없는피뢰기]

ㅎㅎ넵넵 답변 감사해요 ^^
