안녕하세요.
질문1)

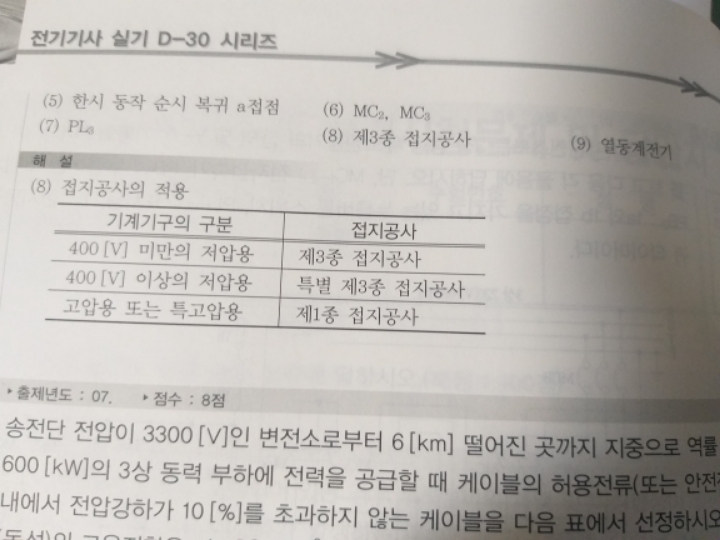

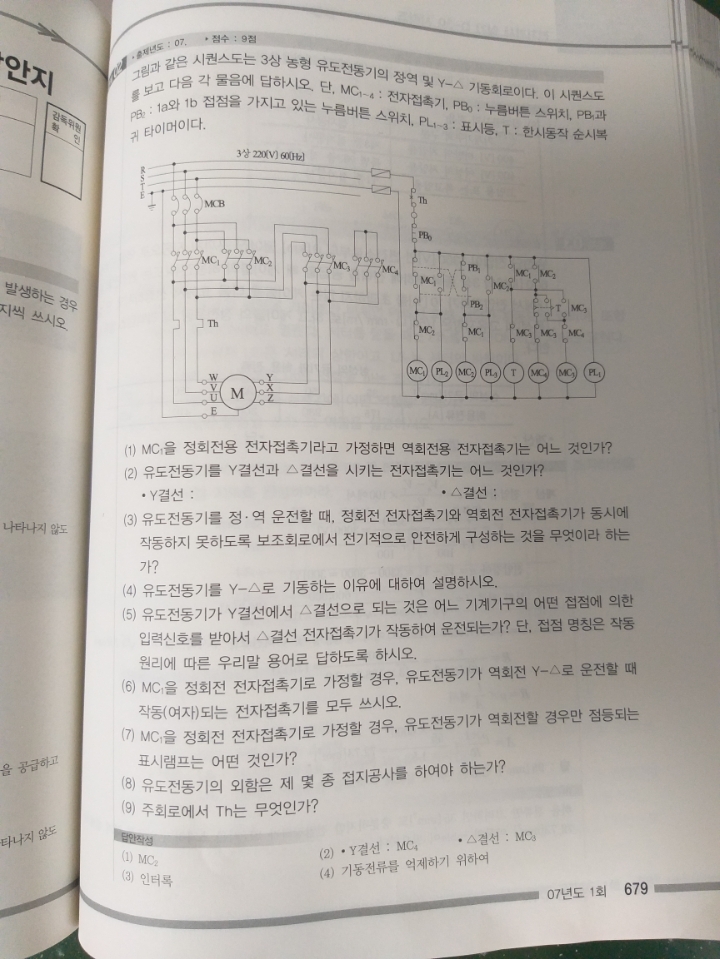

7번문제 질문드립니다.
유도전동기가 역회전할때 점등되는 표시램프가 어떤것인지 묻는 문제인데
전 PL3, PL1이 답이줄알았는데
PL3만 정답으로 표기되어있네요..?
PL1은 PB0를 누르기전엔 계속 점등되는 시퀀스이지않나요?
질문2)
6번문제 질문드립니다.
Y델타로 운전할때 작동되는 전자접촉기를 모두쓰라는 문제면은 MC4까지 적어야하는거아닌가요?
MC4는Y기동회로라서 답으로 인정되지않는건가요?
다음검색
댓글
댓글 리스트-
작성자주영만도 작성시간 20.06.27 1. 아마도 1번은 역회전 할때 점등 되는 게 아니라 그 이전에 이미 점등 되어 있어서 그럴 것 같구요
2. 역회전 시에 M2를 가정하면 시퀀스에서 M2 가 자기 유지 되면 타이머가 여자 되는 데
한시 점접이라 A접점이 지정된 시간이전 까지는 붙어 있을 것이므로 M3가 여자되고
M3가 여자되면 타이머는 M3 비접점에 의해 소자되네요.. 2번 다시 생각해 보니 애매하네요 -
답댓글 작성자미싱유 작성자 본인 여부 작성자 작성시간 20.06.27 답변 감사드립니다
-
작성자주영만도 작성시간 20.06.27 지송 잘못 생각 했네요.. 타이머가 MC4가 먼저 작동하고 그다음 MC3 네요..
어쨌건 님생각처럼 MC4로 기동을 하고 M3로 운전을 하는 개념인것 같아요
