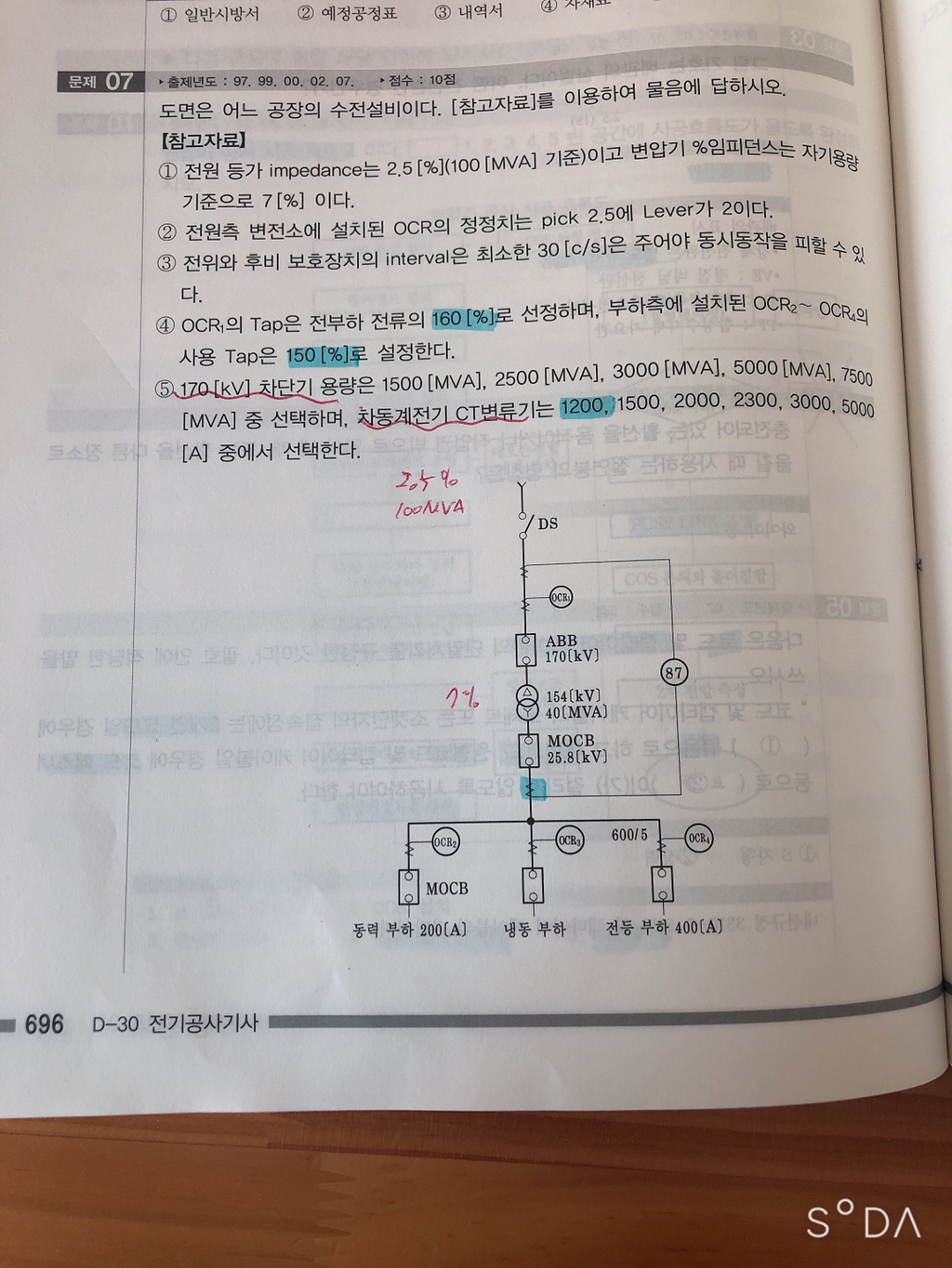

(3)번 문제 질문입니다

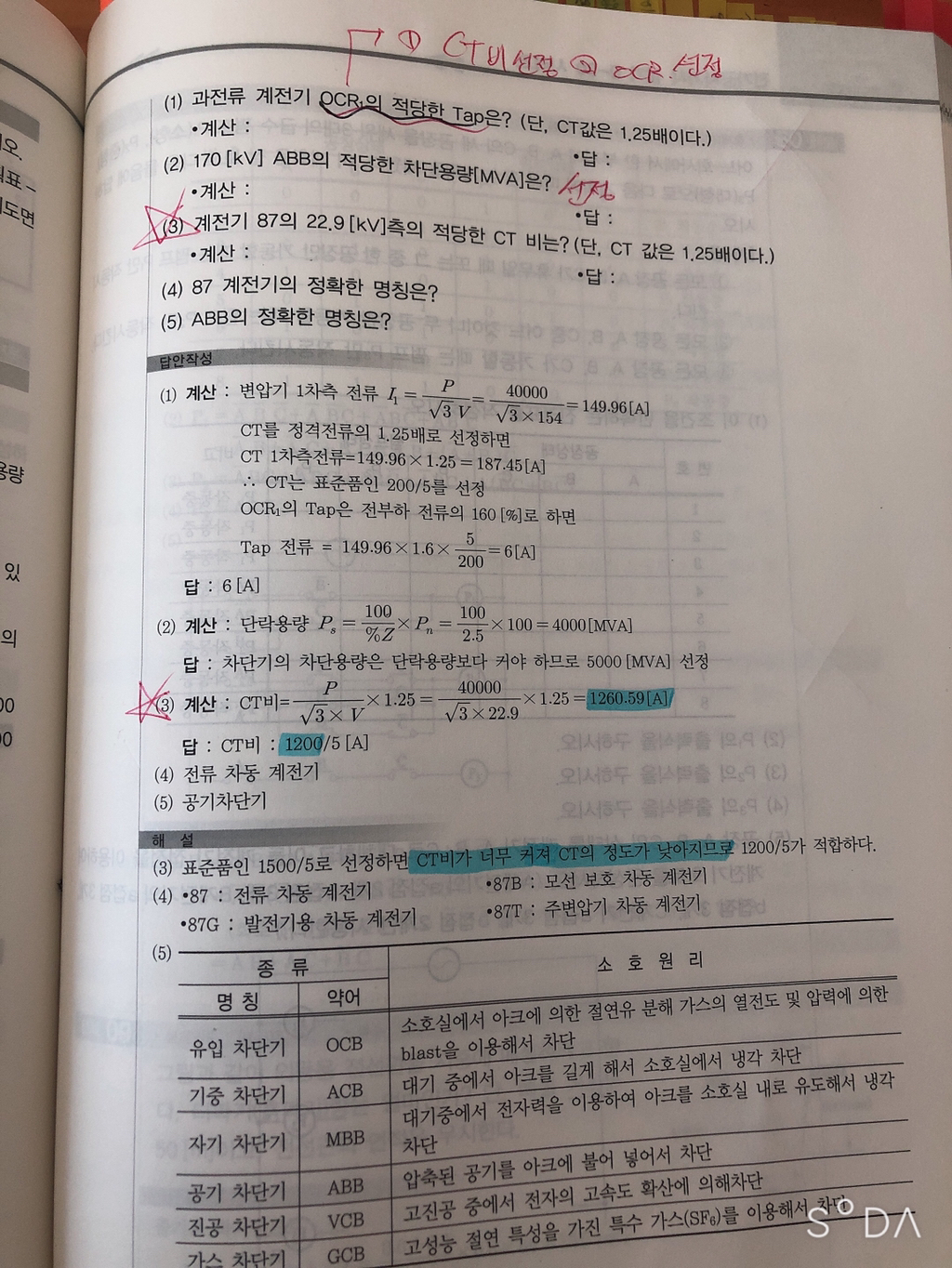

해설을 보시면 CT비 선정할때 계산값보다 큰 값이 아닌 작은값을 선택하는데 그이유를 파란색 형광펜으로 표시했습니다.. 혹시 이거 해석가능한 고수님들 있을까요? 뭔말인지 모르겠습니다.. 답변부탁드립니다!!
다음검색
댓글
댓글 리스트-
작성자바다맛사탕 작성시간 20.10.17 CT비가 커지면 1차/2차간의 배율이 커지므로 정밀도가 낮아진다는 이야기죠.
예를들어 1500/5의 경우 0에서 1500 사이의 값을 0에서 5 사이 값으로 변류하는 것이고,
1200/5의 경우엔 0에서 1200 사잇값을 0에서 5 사이값으로 변류 하잖아요.
0에서 1500 사잇값을 0~5 값으로 변환하면 1200/5의 경우에 비해 너무 촘촘해서
정밀도(읽어내기 정밀도)가 떨어지죠.
우리는 CT를 1차 값을 0~5A 사잇값으로 변환해서 보는 것을 감안하시면 이해가 되실듯.
-
답댓글 작성자합격할수있을까 작성자 본인 여부 작성자 작성시간 20.10.17 답변 감사합니다!! 단순히 CT비 공식만 공부하다가 그 의미를 아니까 더 어렵게느껴지네요..
죄송하지만 한가지만 더 질문드릴게요.
제가 기사 취득후 공사기사를 공부하는데 기사 공부할때는 CT비 선정은 계산값보다 큰값으로 항상 선정했거든요..
그래서 이 문제와 같이 어떤 경우에 계산값보다 큰 혹은 작은 선정비를 선택하는지 명확한 그 기준을 알 수 있을까요?
-
답댓글 작성자바다맛사탕 작성시간 20.10.17 합격할수있을까 ^^ 저도 전기기사 딴 건 작년이고, 학교 졸업 후 이제껏 전자관련 일을 해왔는데요. (작년부터 전기일함)
(따라서 이하 이야기는 전부 제 경험에 의한 답변입니다만.)
제 추측엔 CT를 선정할 때 1.25배를 해주는 건, 여유율이죠.
예를들어 100A를 측정할 때 최대 100A 전류계를 쓰는 건 아니잖아요?
그래서 CT비 계산할 땐 1.25배를 해주는데(여유분),
위의 경우 1.25 여유율을 빼면 필요한 최대 측정 전류가 1008.47[A]가 나오는데
1500/5 CT를 쓰면 491.53 [A]가 여유분이 생기는데
1008.47[A]를 측정하는데 1500[A] 를 너무 큰 배율이 되는거죠.
엄밀히 말해서 1500/5 나 1200/5 둘다 정답으로 인정할 것 같은데
저보다 최종인원장님이 더 잘아시겠죠? ^^ 솔직히 1500/5 변류비도 틀린 답은 아니죠.
단지 실용상 1200/5 가 여유분(1.25배)이 미약하게 모자라지만(1200 - 1008.47 = 191.53 [A] )
정밀도는 더 높다. 그거 차이인 것 같은데요. 1200/5의 경우 1.25배 했을 때 60.59[A] 만큼
여유분이 모자라지만 실용상 더 좋다.제 뇌피셜입니다. ^^
-
답댓글 작성자합격할수있을까 작성자 본인 여부 작성자 작성시간 20.10.17 바다맛사탕 친절한 답변 감사합니다 ㅠㅠ
