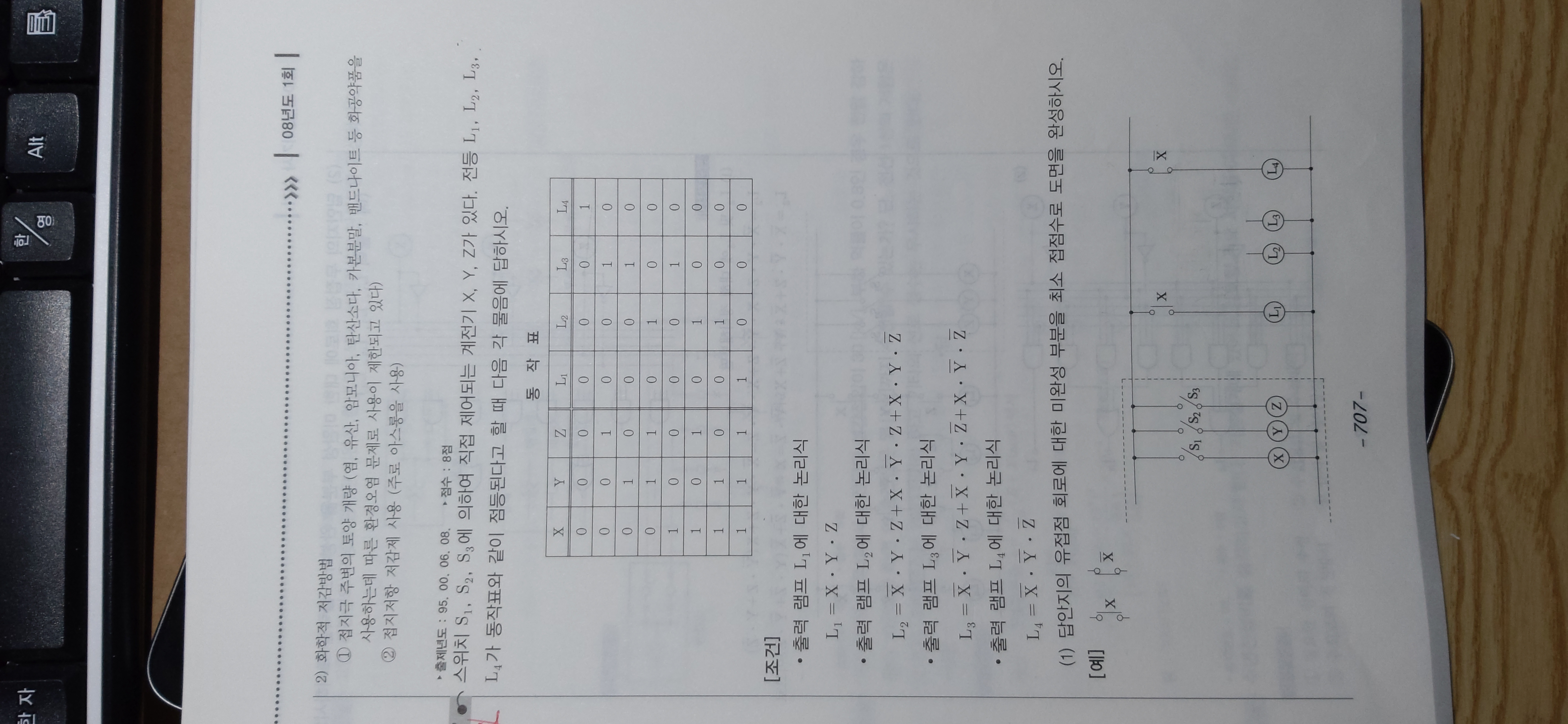

아무리 이해를 할려고 해도 모르겠고, 외워도 며칠 지나면 또 잊어버리고....
그런데 내일 문제에 꼭 나올 것 같고.....ㅠㅠ 혹시 아시는 분 계시겠죠?
다음검색
댓글
댓글 리스트-
작성자이제와 작성자 본인 여부 작성자 작성시간 20.11.28 그러네요.. 확인할 땐 떳었는데...
-
작성자발전소가자 작성시간 20.11.28 저문제중에 형식더 자세히 있는걸로 보시면 더 이해돼여
-
작성자황수연 작성시간 20.11.28 전기산기 19년 3회에 똑같진 않지만 비슷한문제있어요 유튜브에서 무료강의 찾아보세요
-
작성자매의눈 작성시간 20.11.28 어떤부분이 헷갈리는건지 는 모르겠지만.. 이건 복잡하게만 보이지 전혀어려운 문제는 아니에요..

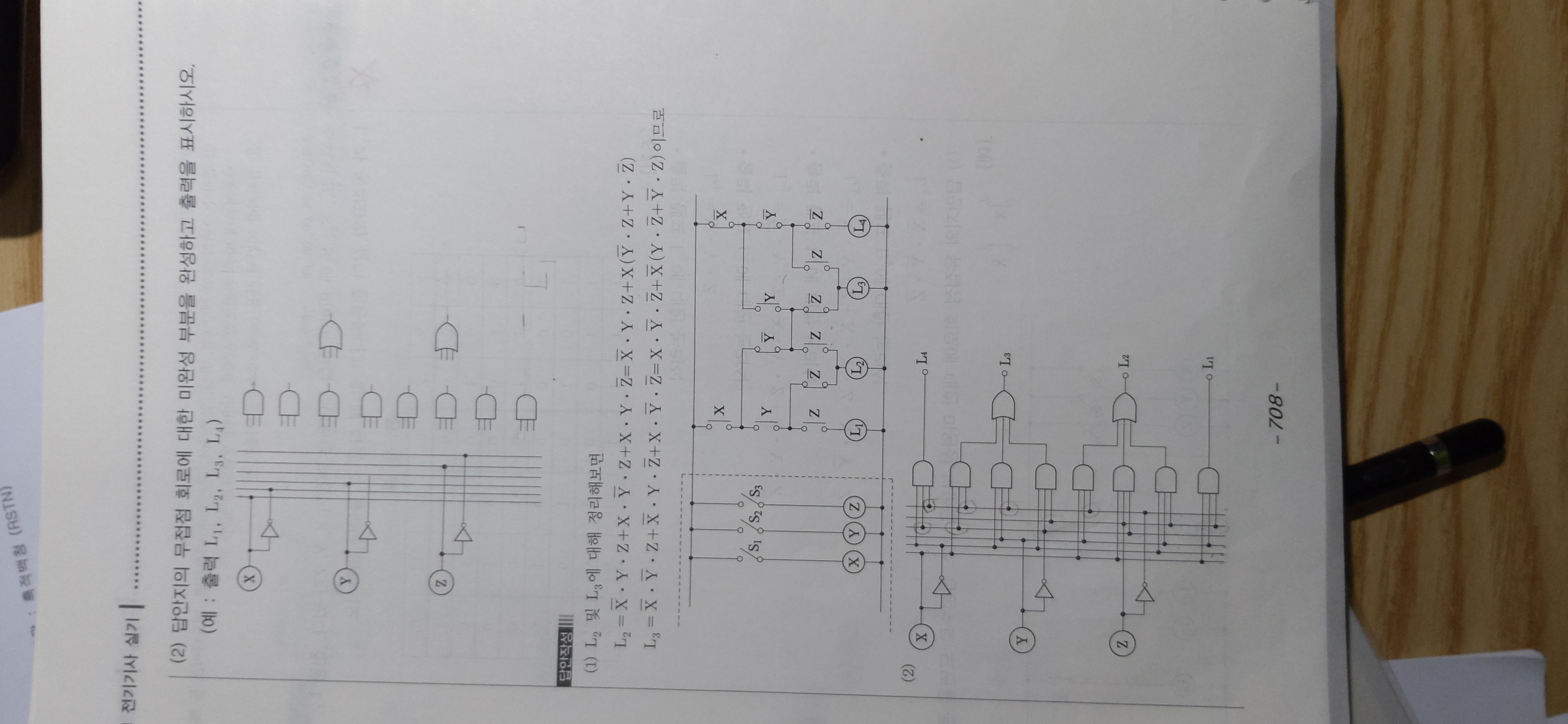

일단 전체설명하면 길어지니 간략하게 적을게요.. 우선 L1은 xyz가 1 1 1 이니..a접점 xyz이고, L2은 xyz가 110이니..xy는 a접점..z는 b접점..이하는 생략.. 도면은 식 풀이데로 기입해도 되는데 쉽게 이해시켜드리기 위해서..위에서 아래로 xyz라고 기준잡고,즉 1열은 x줄 2열은 y줄 3열은 z줄.. 1열 기준 좌에서 우로 이동시 a접점 b접점순으로, 2열은 y줄, 순서상 a접점 b접점 a접점 b접점..3열은 순서상 z줄.. 좌어서우로 ababab..마지막 그림은 좌에 첫째줄은 a접점, 두번째는 b접점..이유는 이미 좌측 그림에서 그렇게 접점을 연결해놓았기 때문.. -
작성자이제와 작성자 본인 여부 작성자 작성시간 20.11.28 감사합니다. 무접점 논리회로 다이오드 나오고 해서 문제 풀어 볼 엄두도 안났는데... 꼼수였네요...
