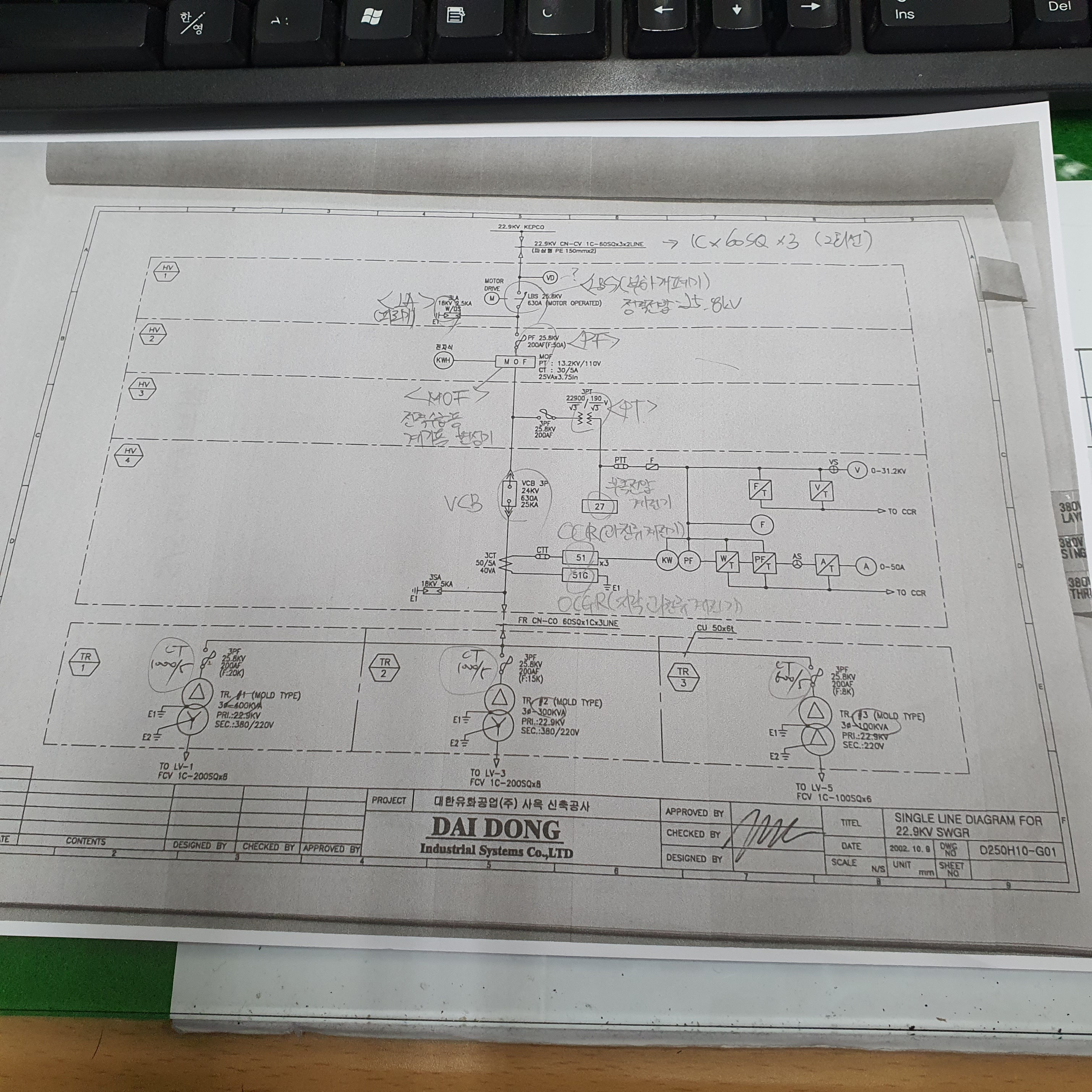

22.9kV 수변전설비 계통도입니다
혹시 이 계통도에서 사용된 22.9kV 케이블 가닥수가 몇가닥인지 궁금합니다
다음검색
댓글
댓글 리스트-
답댓글 작성자인사과인사병 작성자 본인 여부 작성자 작성시간 21.05.18 22.9전력케이블 개수가 궁금해서요 저압측 무시
-
작성자Goring 작성시간 21.05.18 저압측 무시해도 18가닥 아닌가요 델타결선 변압기 위측까지만의 가닥수 아닌지? ㅎㅎ
-
답댓글 작성자인사과인사병 작성자 본인 여부 작성자 작성시간 21.05.18 네맞습니다 어떻게 18가닥이 나오는지요..? 인입이 6가닥으로 2회선인데 1회선만 내려오고 1회선은 예비같기도하고 궁금해서요 ㅜㅜ
-
작성자Goring 작성시간 21.05.18 전원 입력측에서 삼선 내려오고 컷아웃 스위치쪽에 계기용 변압기에 세가닥 변류기쪽 세가닥 델타 위쪽만 봤을때 삼상변압기 세대에 세가닥씩 여섯가닥으로 이회선이면 6/2네요 음 한회선이 예비면 15가닥 되겠네요?
-
작성자Goring 작성시간 21.05.18 예비회선이 있으면 L1 L2 L3 이외에 예비로 하나 더 있다는건데 그러면 유도전압이 발생할텐데요?
