기출 16-1-PLC 래더 다이어그램

[이루]

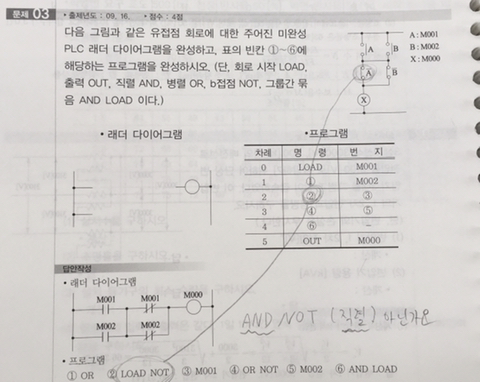

제기 이 부분을 AND NOT이라고 생각했습니다.
AND NOT과 LOAD NOT
질문1)
즉, AND와 LOAD의 차이점이 뭐죠..
왜 LOAD NOT이 들어가는건지 절 모르겠습니다.

질문2)
폐회로의 하나의 그룹이 나올때마다 LOAD를 하는건가요?
그렇다면 4번에 OR NOT이 있는데 굳이 2번에 LOAD만 쓰지 왜 LOAD NOT을 쓰는거죠?
아하 2번의 LOAD NOT의 NOT은 번지 M001의 NOT인가요???

제가 기초가 부족한데 혹시 아시는분 최대한 풀어서 쉽게좀 설명부탁드립니다.

[고고류]

그룹을 생성하고 난 후 나중에 그룹끼리 연결한다고 생각해보세요 첫번째 그룹이 m001, m002 두번째 그룹이 m001 b접점, m002 b접점 이런식으로요

[전기 뿌수기]

해당 영상 참고바랍니다.

https://www.youtube.com/watch?v=ZXXnsGsgtWc&t=873s
