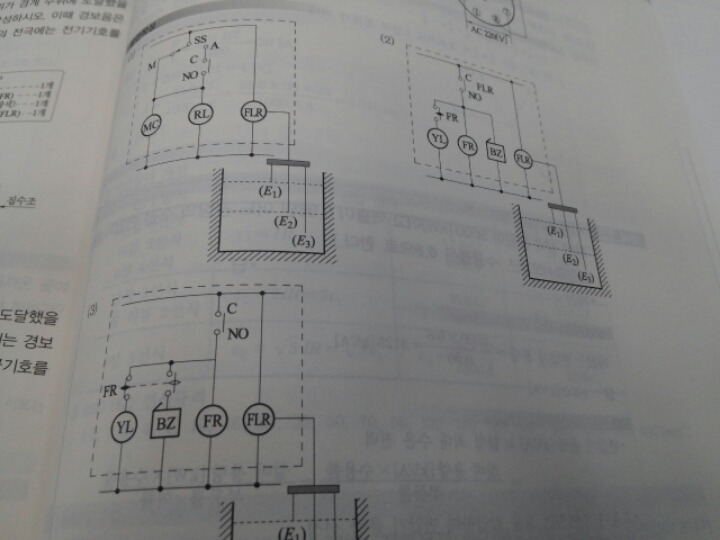

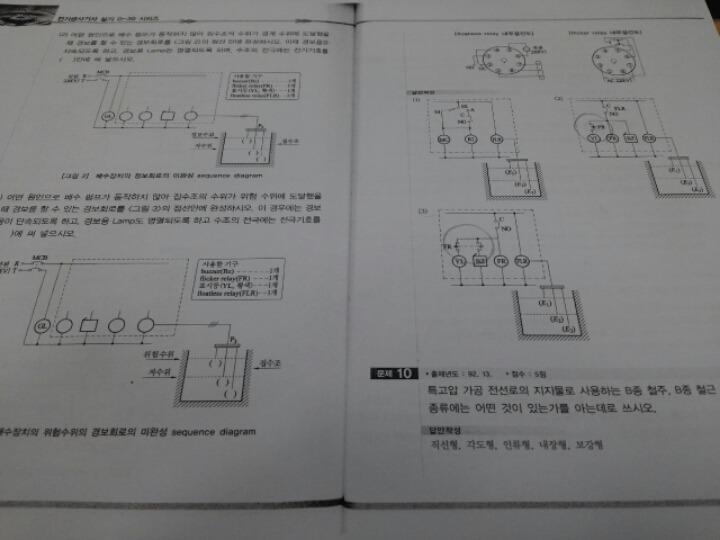

2번 답안에서 FR접점은 어떤 의미인지요?
느낌상으론 설정시간후 on되었다가
또 설정시간후 자동 off 느낌인데
문제에서 램프는 바로 켜지고 후 꺼져야될듯해서요
3번 답안에서 연계되어있는(?) FR은
벨과 램프가 반대인듯한데....
문제는 둘다 on되었다가 off를 원하는거 같구요ㅡㅡ
좀 알려주세요
다음검색
댓글
댓글 리스트-
작성자민 강호 작성시간 16.06.01 FR은 플리커 릴레이라고 합니다. 플리커 릴레이 접점은 시간차에 따라서 반복적으로 작동을 합니다. (2)의 경우는
설정 시간을 1초로 했을 경우에 황색 램프가 1초 간격으로 점등과 소등을 반복합니다. 위험 신호를 보낼 때 계속 켜져 있는 것보다는 깜빡이게 하는 것이 더 위험성을 강조하기 때문에 이렇게 사용합니다.
(3)의 경우는 설정 시간은 1초로 했으면 황색 램프가 점등했다가 황색 램프가 소등되고 부저가 울리고 부저가 멈추고 황색 램프가 점등되고 소등되고를 반복하는 접점입니다. -
답댓글 작성자전기공사기사준비중 작성자 본인 여부 작성자 작성시간 16.06.01 아... 감사합니다
근데 3번 버저쪽은 색깔이 빠져있는게 맞는거죠?
여튼 감사합니다.^_______^
