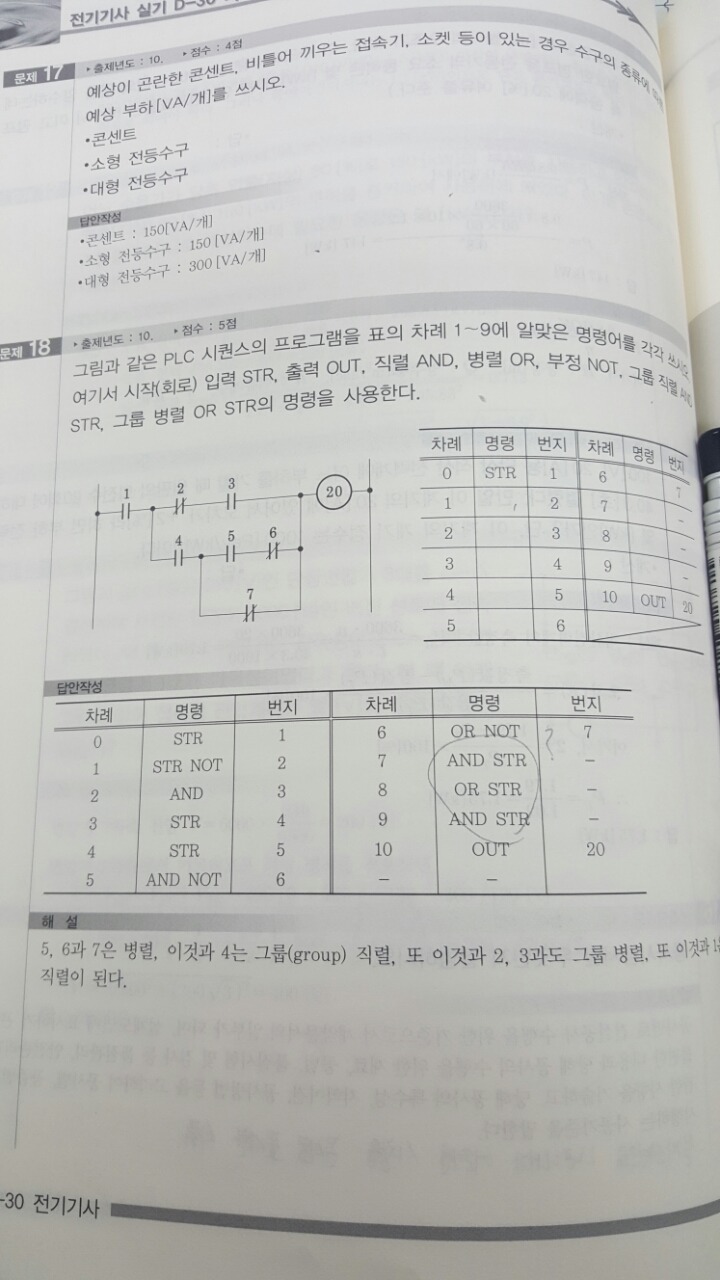

plc 그룹직렬 그룹병렬?

[한밭야매진호]

무엇을 근거로 하는건가요?

[사시랑이]

안녕하세요..답변드립니다.

5,6번 직렬과 7번을 병렬 하였기 때문에 이와 4번을 직렬하기 위해 and str로 그룹을 묶었고,

이와 그룹 2,3 직렬이 병렬연결되어 있으므로 or str로 묶은 후,

마지막으로 이들과 1이 직렬연결 되어 있기 때문에 and str 한것입니다.

즉, 뒤에서 앞으로 묶어나간 것입니다.

[한밭야매진호]

감사합니다원장님!
