동영상 강의를 몇번을 돌려보고
관련 질의를 찾아보고
답변들을 되새겨 봐도
R 상 측정시 T상 단락하고,
T 상 측정시 R상 단락한다는건
알겠는데,
나머지는 도통 이해가 안됩니다..

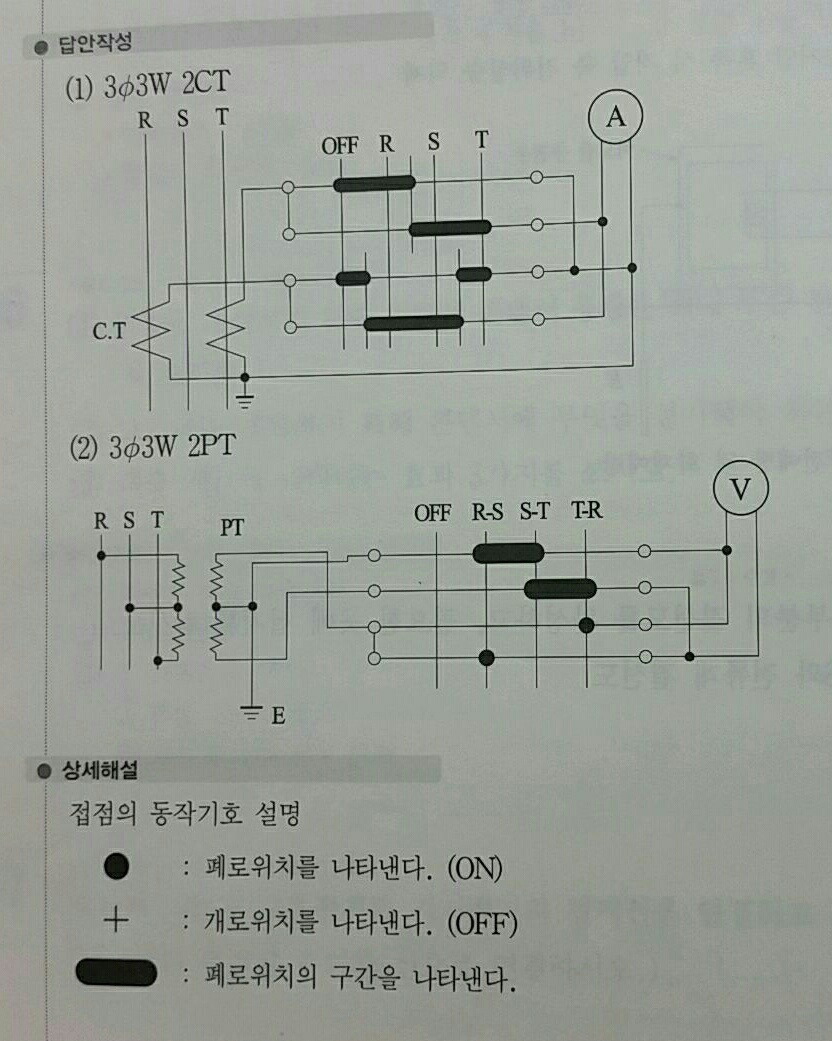

굵은 검은선과 점이 구체적으로
출제자가 뭘 의도해서 그렇게 표현한건지,
그리고
굵은 검은선과 굵은 검은선을 세로로 연결한
이음선은 또 무엇을 의미하는지 모르겠습니다..
또 어떤선은 짧고 어떤선은 길고
어떤선은 점으로 표시 되었는데
그건 무엇을 의미하는건지요?
그리고,
선을 연결후 CT 1차측과 AS를 지나 전류가
어찌 흐르는건지도 이해가 안갑니다..
고수님들 부탁 드립니다..
다음검색
댓글
댓글 리스트-
답댓글 작성자빵꾸난 아이큐 작성자 본인 여부 작성자 작성시간 17.04.13 너무 친절한 설명 감사 드립니다.. 아직 다 이해는 못하지만 계속 그려보고 노력하겠습니다..친절하신 설명덕분에 회로도의 의미를 약간은 이해할 것 같습니다..너무 감사드립니다..꾸~뻑~!!
-
작성자주셩 작성시간 17.04.13 아 가로줄 4개를 보면 위에서부터 차례대로
단락선 T상 단락선 S상 이라할수 있네요 -
작성자바위섬 작성시간 17.04.13 한번만 이해 하시면 서비스 문제 입니다!
우선 CT 결선 입니다~! 가장 먼저 할 것은 접지선과 연결되는 선 먼저 연결 합니다! 그건 답처럼 하면 쉽죠?
그 다음 캠스위치(전환개페기)를 OFF 위치시 단락되어야 하니 OFF 위치 검은 부분과 접지선을 연결하고
나머지 선을 해결하면 됩니다
PT는 더 간단 합니다 R상 연결은 R이 두번 칠해진 맨 상단에 연결 합니다.
다른 상도 같은 방법으로 연결하면 됩니다 -
답댓글 작성자빵꾸난 아이큐 작성자 본인 여부 작성자 작성시간 17.04.13 맨 밑선인 공통선은 이해가 갑니다.. 그런데 R상, T상이 왜 CT에서 나와서 AS로 그렇게 연결되는지, 그리고 연결시 AS의 동작흐름은 어떻게 되는지, 전류가 어떻게 흐르는건지는 며칠더 공부해봐야 될 것 같습니다.. 여튼 가르침 주신점 고개숙여 감사드립니다..꾸뻑~!
