영상전류와 지락전류는 다른건가요?

[jsk1231]

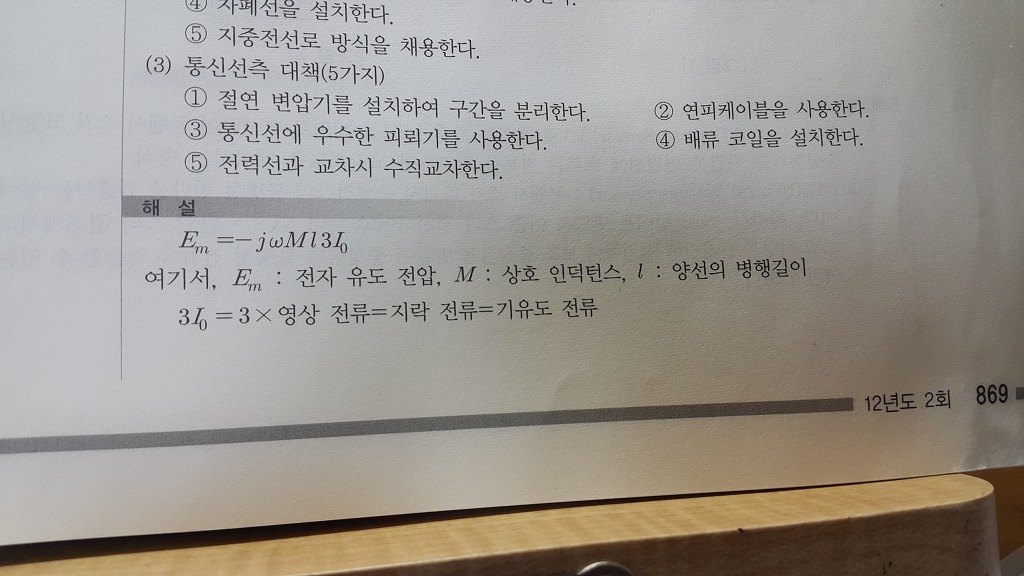

첫째 그림에서 지락전류는 영상전류X3이라
돼있는데 영상전류와 지락전류는 다른 건가요?

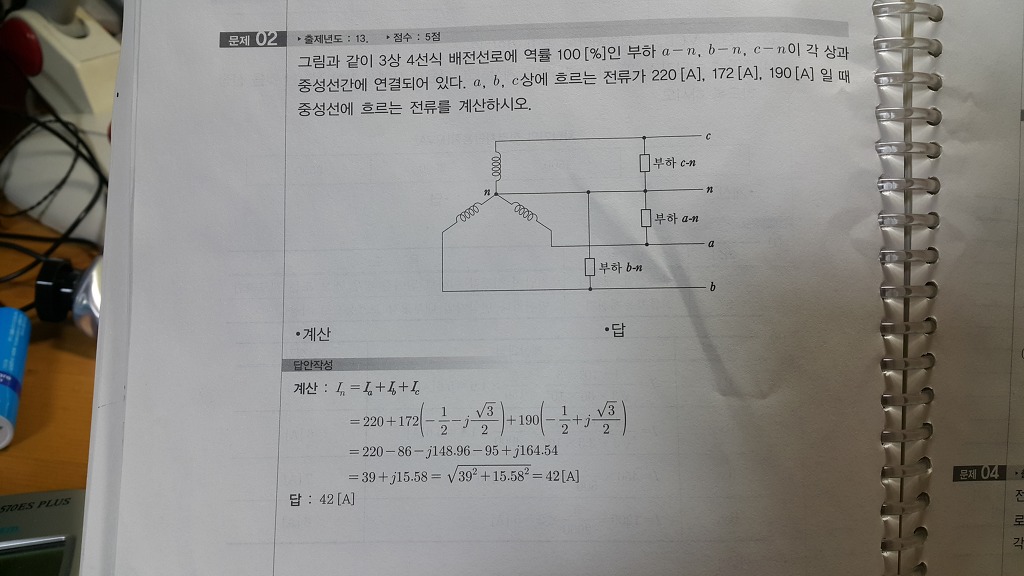

두번째 그림에서 각상에 흐르는 전류를 합하면중성선에 흐르는 전류가 되는데 이 전류가 영상전류인건가요??
지락전류는 대지전압분의 접지저항인데...영상전류는 어떻게 구하나요?

지락전류와 영상전류가 어떻게 다른건지 헷갈리네요.

[쭈쭈바]

지락전류는 영상전류의 세배입니다

[쭈쭈바]

지락시 영상분 역상분 정상분이 모두 같게되고 그 세상의 전류가 지락점을 타고 흐르기 때문에 3배이비나

[jsk1231]

그럼 영상전류는 각 상 전류의 합이라는 건가요? 두번째 그림에서 중성선에 흐르는 전류
Ia+ Ib +Ic 이게 영상전류인가요?
