다음과 같은 시퀀스 질문입니다,

[쌍기사 도전중]

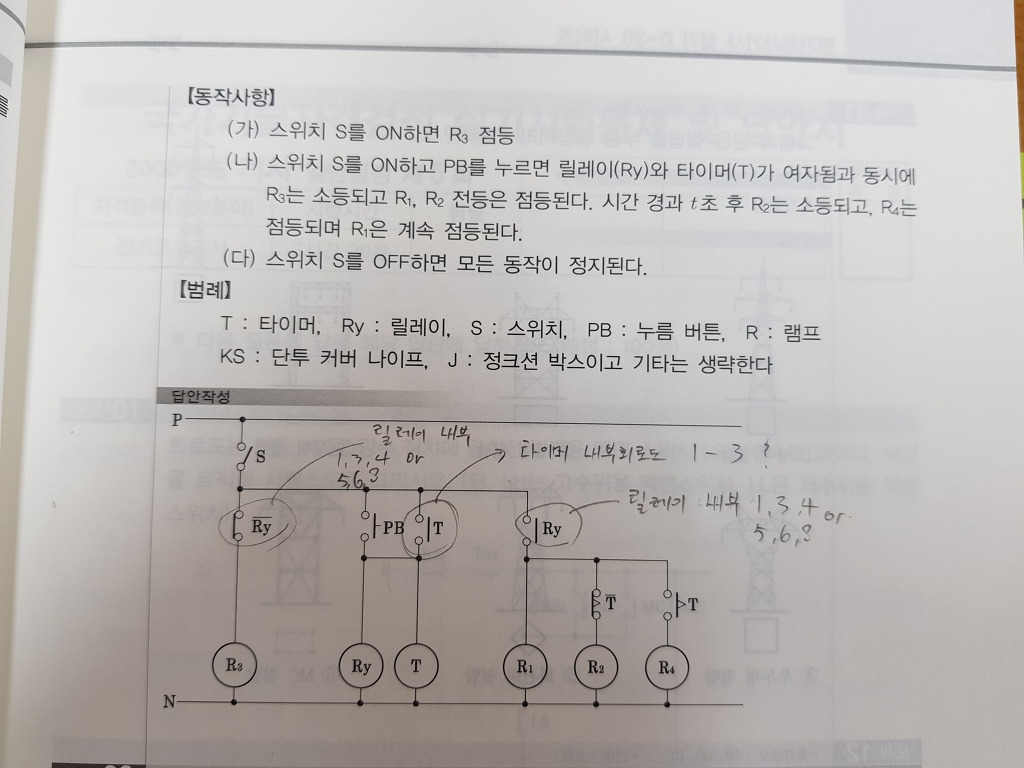

사진 1에서 ry와 t의 자기유지접점으로 t를 사용한 것은 8핀 릴레이이기 때문에 ry 접점을 사용하지 못하는 것인가요??

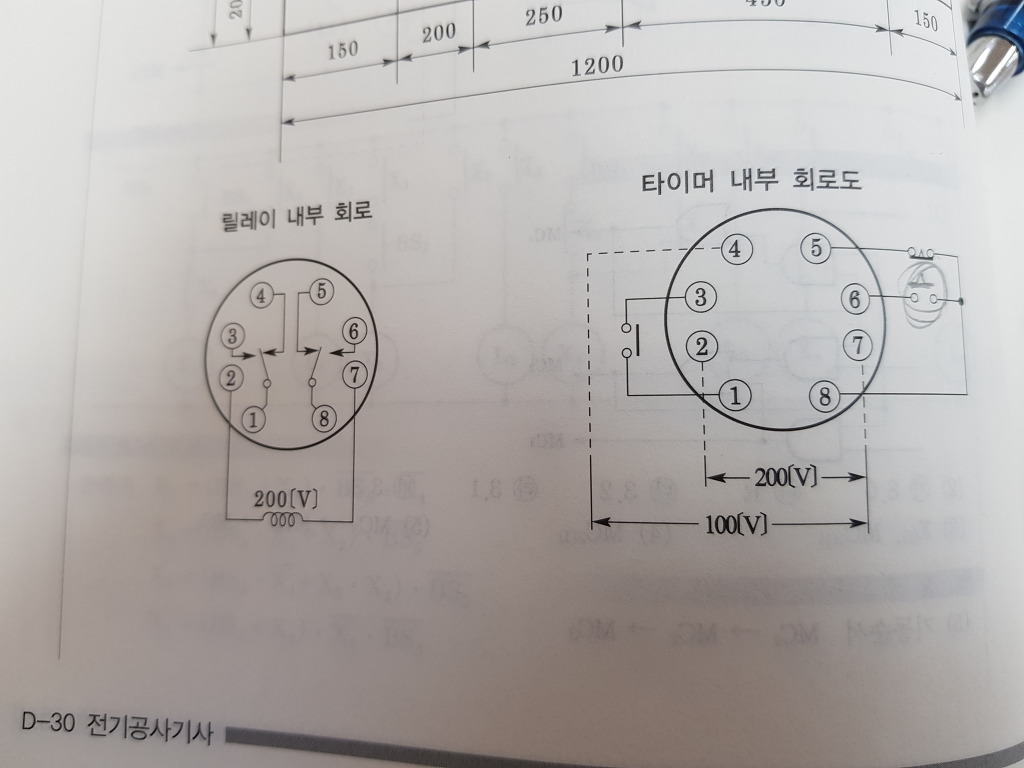

사진 2에서 릴레이 내부도에 134 568을 접점 각각 한 개 총 2개로 a,b접점 원하는 대로 사용할 수 있다고 보는 건가요??

사진 2에서 타이머 내부 회로도는 자기유지 1개 b접점 한개가 있고 밑에 아무접점이 없는 것이 있는데 이것은 내가 원하는 대로 사용 할 수 있는 건가요?? 자기유지를 한 개 더 사용한다거나 타이머로 사용 하는 것 처럼이요

[김범중]

쌍기사 도전중 네 그렇지요. 타이머에서도 8번은 릴레이의 8번처럼 공통 C접점으로 쓰인거지요.
다만 릴레이가 순시접점이라면 타이머는 한시접점으로 동작한다는 차이가 있지요.
(원래 타이머도 8핀 릴레이의 한 종류라 전부 한시접점으로 동작하는 건데, 순시접점을 만들려고 3번을 순시접점, 4번을 비워둔거에요)

[김범중]

쌍기사 도전중 PB 오른쪽 릴레이 A접점과 그 옆의 릴레이 A접점, 릴레리 B접점의 출력측은 다르나 입력은 하나로 연결되어 공통되므로 1(c)-3(a)/4(b) 또는 8(c)-6(a)/5(b) 중 하나만 선택하셔서 이용하시면 됩니다.
만약 입력측이 공통이 아니라면 각각 접점이 동작해야 하기 때문에 공통접점은 서로 다르게 선택해야 합니다.

[쌍기사 도전중]

김범중 그렇다면 8핀 릴레이에서는 한번에 a접점 2개 b접점 2개 2a2b가 구성 될 수 있다는 말씀이신거죠???

[김범중]

쌍기사 도전중 네 그래서 8핀 릴레이를 2a2b라고 해요.
참고로 11핀은 3a3b, 14핀은 4a4b입니다.

[쌍기사 도전중]

김범중 넵 친절한 설명 정말 감사합니다. 평생 안 잊어먹겠네요ㅎㅎ 좋은 주말 되세요~
