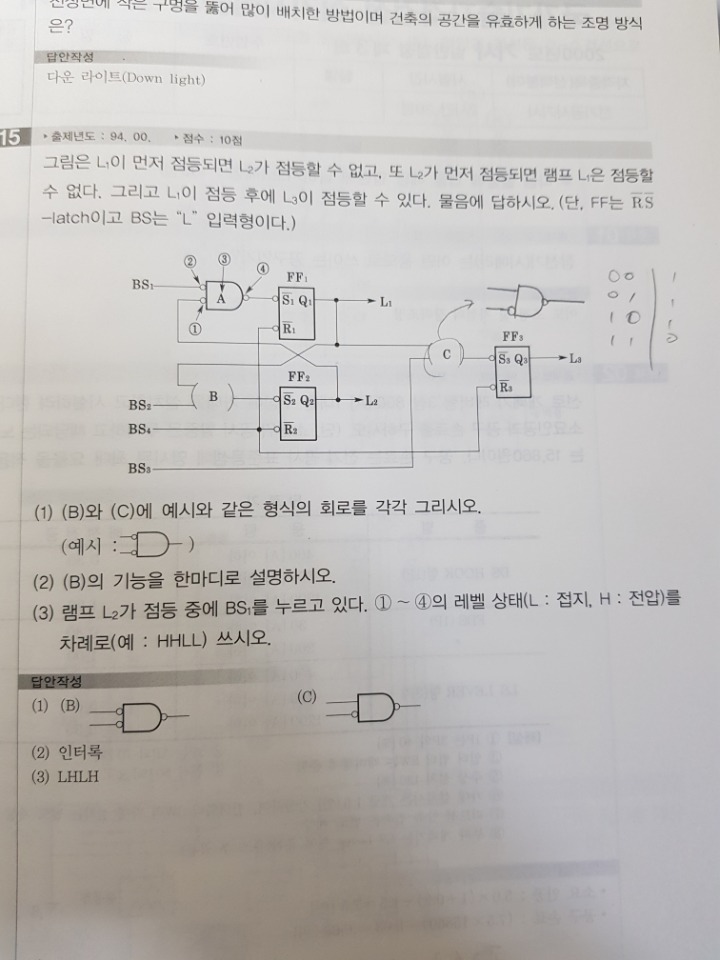

다음과 같은 rs래치 질문입니다

[쌍기사 도전중]

1.
여기서 l3는 l1이 동작한 후에 동작할 수 있다는데,
nand의 입력은 1110 아닌가요??? 그렇다면 l1의 입력이 없어도 동작 할 수 있는 것 아닌지..

2. (3)에서 bs1을 누르고 있고 l2가 들어와있다면
LLLH이 되어야 하는 거 아닌가요??
Bs1을 누르고 있다면 버블에 의해서 1>0으로 되는 걸로 알고있는데 뭔가 이상하네요

[쌍기사 도전중]

아카르웬 혹시 말씀하신 r'와 r은 어떤 의미로 사용되는 지 알 수 있나요

[아카르웬]

쌍기사 도전중 r'가 r바, r의 역수, r에 not한거 그거에요.

[쌍기사 도전중]

아카르웬 rs래치에서 r과 r'가 같이 사용될 일이 있나요? r과 s만 사용되는 줄 알았는데..

[아카르웬]

쌍기사 도전중 같이 사용되진 않을거에요.
다만 제가 설명할때는 s와 r에 대한 논리식으로 설명했는데
질문하신건 s'와 r'에 기준으로 질문을 하신거 같아서요.

[쌍기사 도전중]

아카르웬 아하 모두 이해 됐습니다^^ 덕분에 래치회로 완벽하게 알았네요.
정말 감사합니다.
