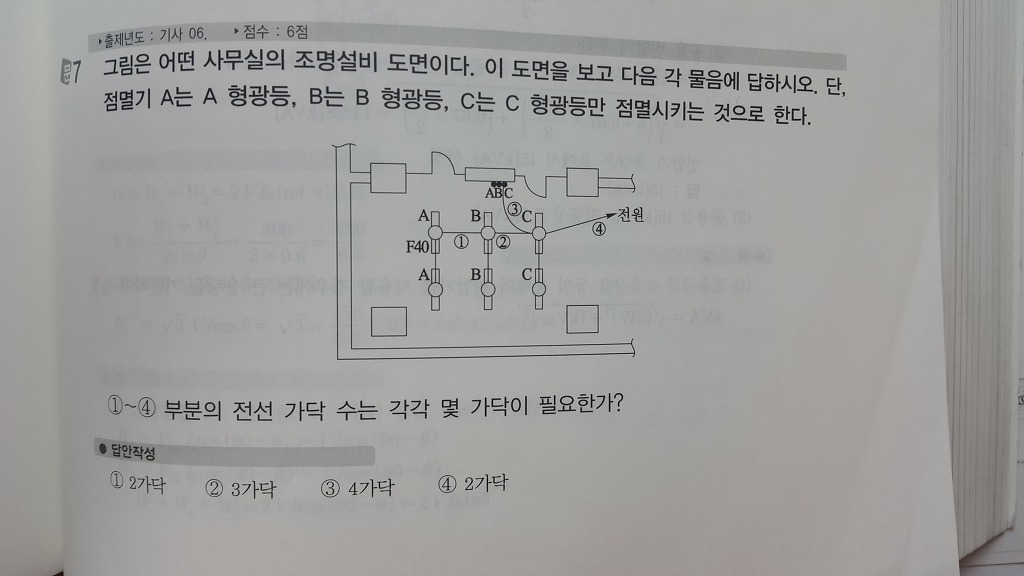

1,3,4 부분에 대해서는 가닥수를 알겠는데
왜 2 부분에서는 가닥수가 2가닥이 아닌 3가닥인지 모르겠습니다.

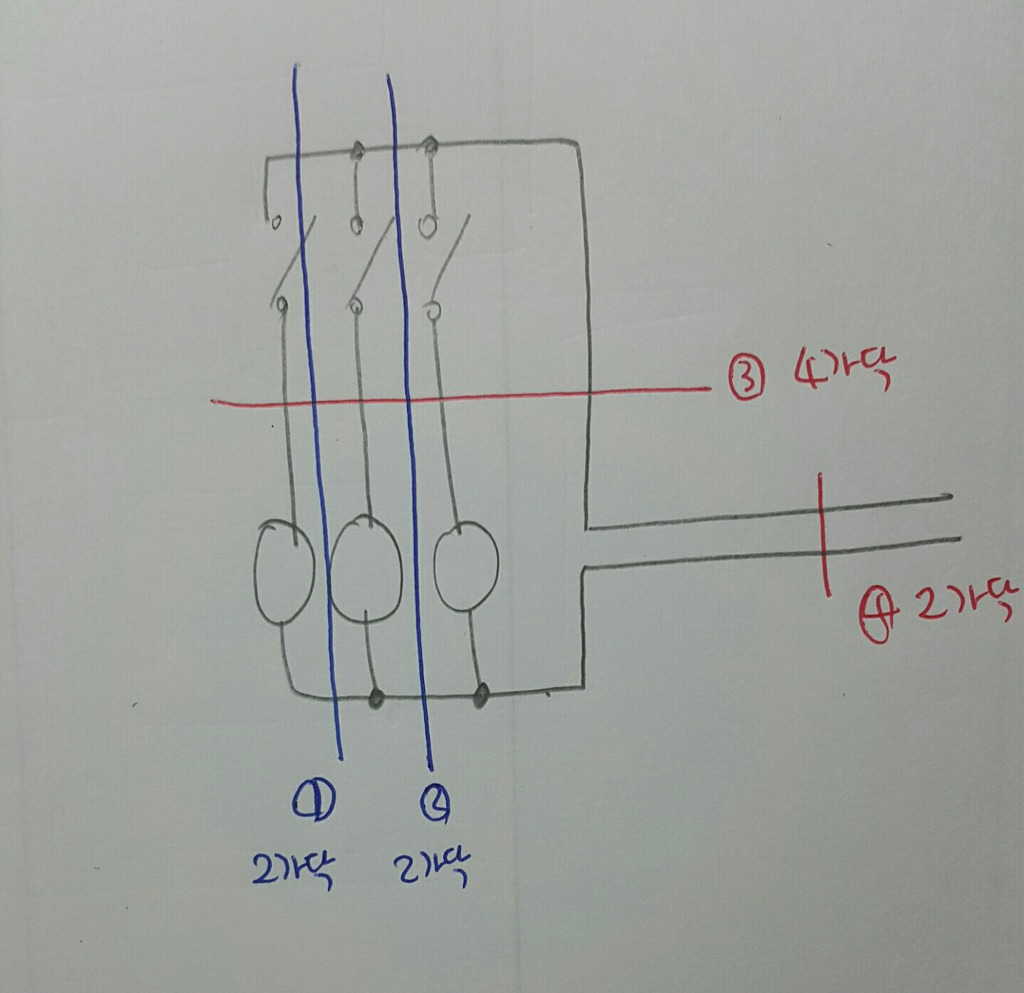

제가 그린 배선도에서 어떤 부분이 잘못됐는지 궁금합니다.
다음검색
댓글
댓글 리스트-
답댓글 작성자tigershut 작성자 본인 여부 작성자 작성시간 18.06.06 Showbiz 기구배치를 변경했다는 것은 스위치가 전등 B와 C 사이에 있는 것을 각각 스위치와 전등을 일렬로 배치했다는 것같은데, 전선 배선을 마음대로 했다는 것은 어떤 것을 말씀하시는 건지 알려주실 수 있을까요?
-
답댓글 작성자Showbiz 작성시간 18.06.06 tigershut 문제 잘보시면 등기구와 전원과 스위치간 실선으로 연결된 천장 은폐배선이 보이시죠?
저기로 전선들이 지나갈꺼란 뜻이에요 -
답댓글 작성자Showbiz 작성시간 18.06.06 tigershut 네
근데 굳이 시퀀스 회로로 해석해서 풀이하지 않는게 좋을꺼같네요
실제 배선을 물어보는거기 때문에 저도 저런식으로 그린거구요 -
답댓글 작성자tigershut 작성자 본인 여부 작성자 작성시간 18.06.06 Showbiz 좋은 지적 감사합니다.
덕분에 배선 부분 이해가 되네요
