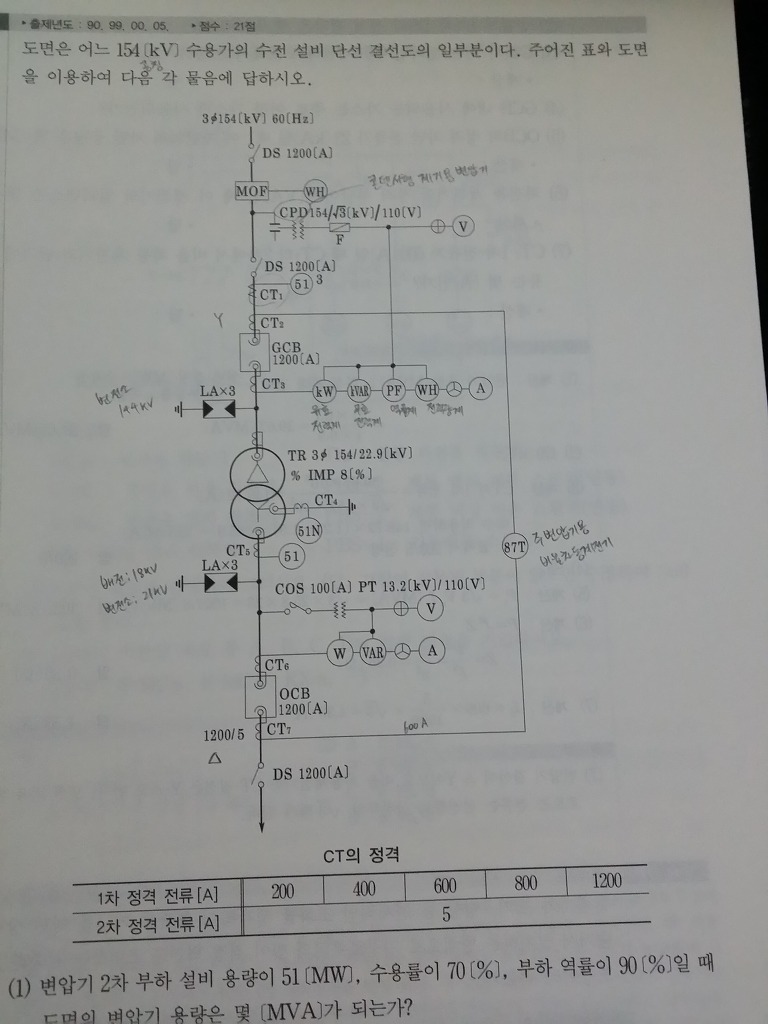

엔트미디어 문제입니다.
CT7 1차 전류가 600A 일때 CT7의 2차에서 비율차동계전기의 단자에 흐르는 전류를 구하는 문제인데
주변압기가 델타-와이 접속이 되어있기때문에 CT2는 Y, CT7은 델타로 접속,
델타측 선전류가 상전류의 루트3배를 이용하여 계산하는 식으로 풀었습니다.
이번엔 비율차동계전기란 단어에서 차동이란 말을 보고 차동접속으로 되어있다고 생각해서
차동접속으로 2차측 전류를 구하는 식을 대입해서 같은 결과가 나오는것을 확인했는데 이렇게 계산해도 되는지 궁금합니다.
갑자기 궁금해졌는데 비율가동계전기도 있는지요?
