과년도 질문 또 있습니다~~

[나나나]

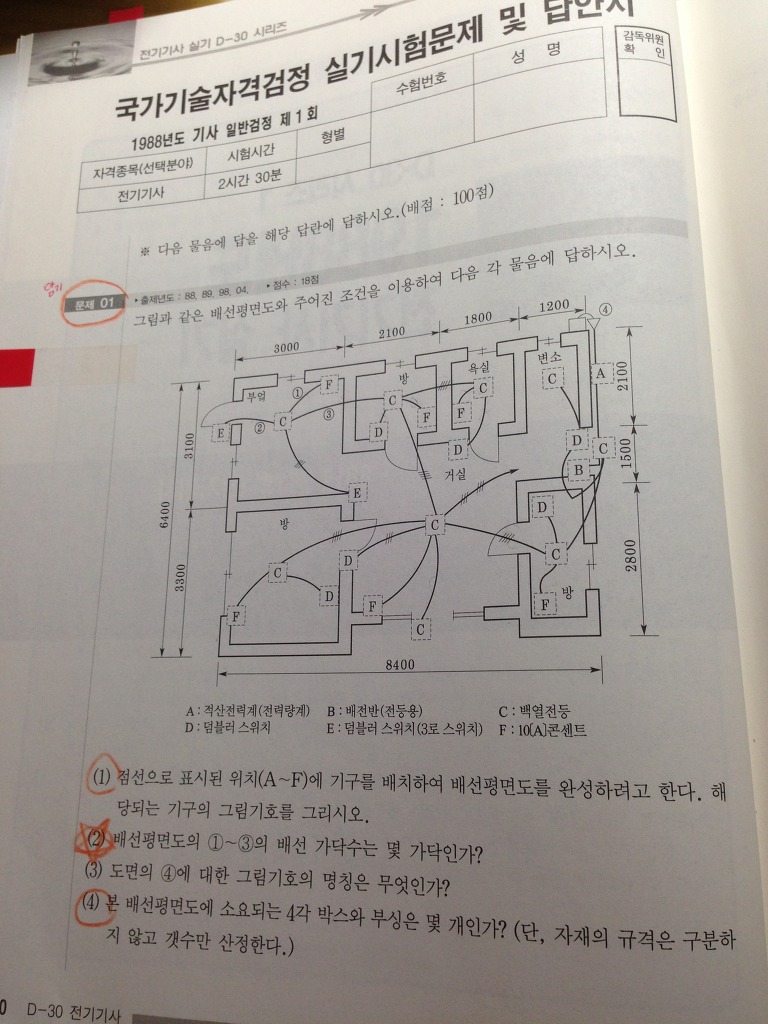

2번 배선도 그려주실 분 없나요ㅜ

그리고 4번에 나란히 사용한 스위치가 도대체 어떤건지 모르겠습니다ㅜㅜ

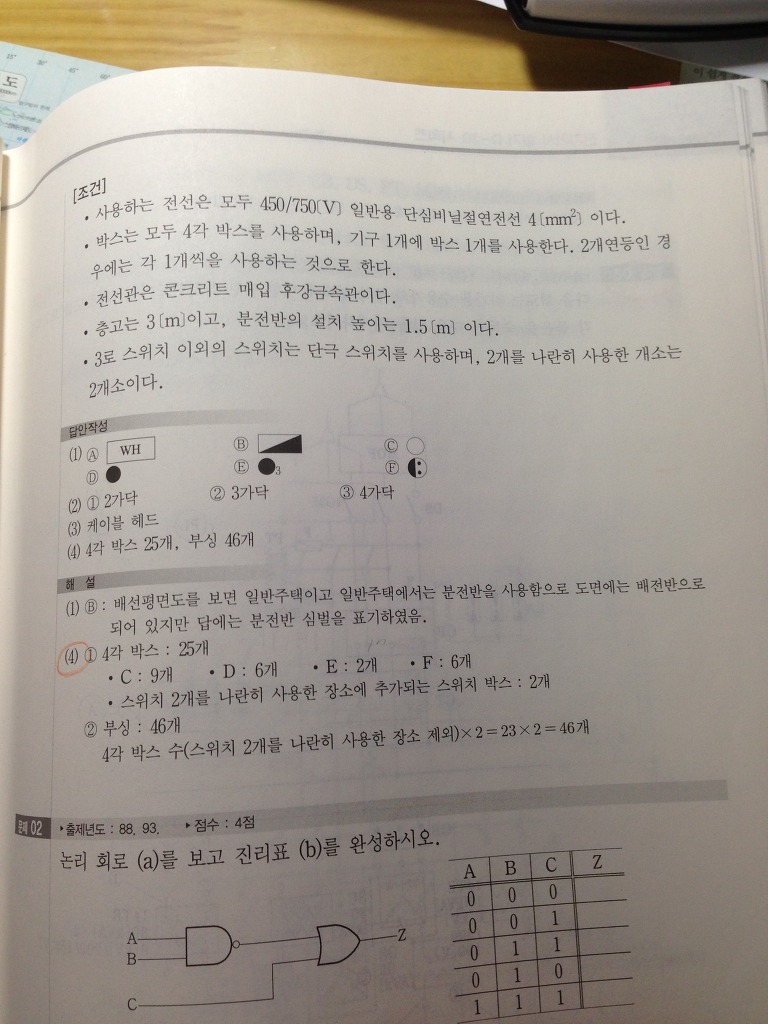

부싱의 개수를 다산 정규책에서는 관의 갯수*2 라고 하셔서 그렇게 공부했는데 왜 박스 개수에 2를 곱하는지 모르겠습니다

박스 하나에 방출이 2개 이상도 있는데 부싱은 박스 하나에 2개밖에 없는건가요??

답변 부탁드립니다!!

[ㅈ지연]

우아..88년도.. 배선가닥수너무어려워요

[nudlnude]

참고사항은 콘센트와 등라인은 별도로합니다. 집에서 확인해보셔도되요...차단기 따로사용합니다.

[nudlnude]

사진은 사각박스입니다. 한면에 2개씩 8개의 구멍으로 배관을 연결합니다.
부싱의 경우는 저도 이해가 좀 안가는 부분이 있어서 암기로 했지만...아는바에대해서 설명드리자면,
부싱은 금속관의끝부분이 날카로와 전선의 피복을 보호하기위해 끼우는것으로 알고있습니다.
그렇게때문에 제생각엔 금속관수 * 2 가되야하는데 사각박스수 * 2 라고하니까 이해가 안갑니다.
어째됐건 갯수는 일단 그렇게 암기하셔야할듯 하구요. 나란히 사용했다라고한다면...우리가 집에서 등을 켜고 끄는 스위치가 두개가 나란히 있다고 생각하심되구요.. 수고하세요 ^^

[나나나]

우왕 감사합니다~~

[귀뚜라미]

출제자가 현장감이 없고 탁상공론에 수험생만 골머리네
