CT - AS - 전류계
PT - VS - 전압계 결선도 입니다.
어떻게 저렇게 되는지 좀 알려주세요 ㅠ
온라인상으로 설명하기 힘들겠지만 부탁드립니다 ㅠ
다음검색
댓글
댓글 리스트-
작성자오빠의사정거리 작성시간 15.03.15 이건 말로 설명하기가 쫌 그러네
-
작성자사시랑이 작성시간 15.03.16 안녕하세요..
2013년 전기기사 해설 동영상이 있습니다
이 동영상을 참고해 주시면 좋겠습니다.
-

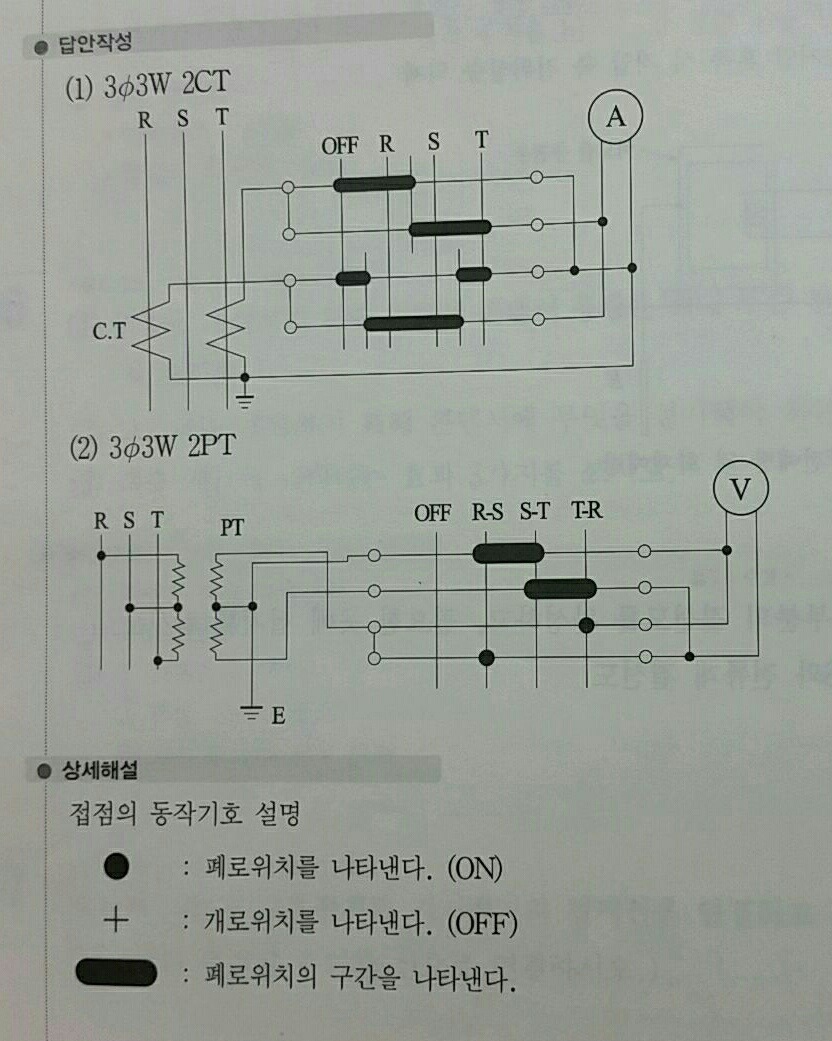

작성자cikmon 작성시간 16.06.17 왼쪽 작은 동그라미 4개 = 입력단자4개
오른쪽 작은동그라미4개=출력단자4개
문제의 CT의 AS를 보면
OFF 바로 밑으로 굵은선을 맞나죠. 그 선의 좌우의 입력과 출력은 서로 연결되어 있다는 뜻이고, 고바로 밑은 가는선인데, 이때는 양끝의 좌우 입력과 출력은 서로 연결되지 않았다는 의미입니다.
R은 맨 위와 맨아래의 가로선들만 각각 좌우단자가 서로 연결된 선들이죠
