어떻게 하나요-시퀀스 릴레이 핀번호 ???

[전기로 밝은 세상]

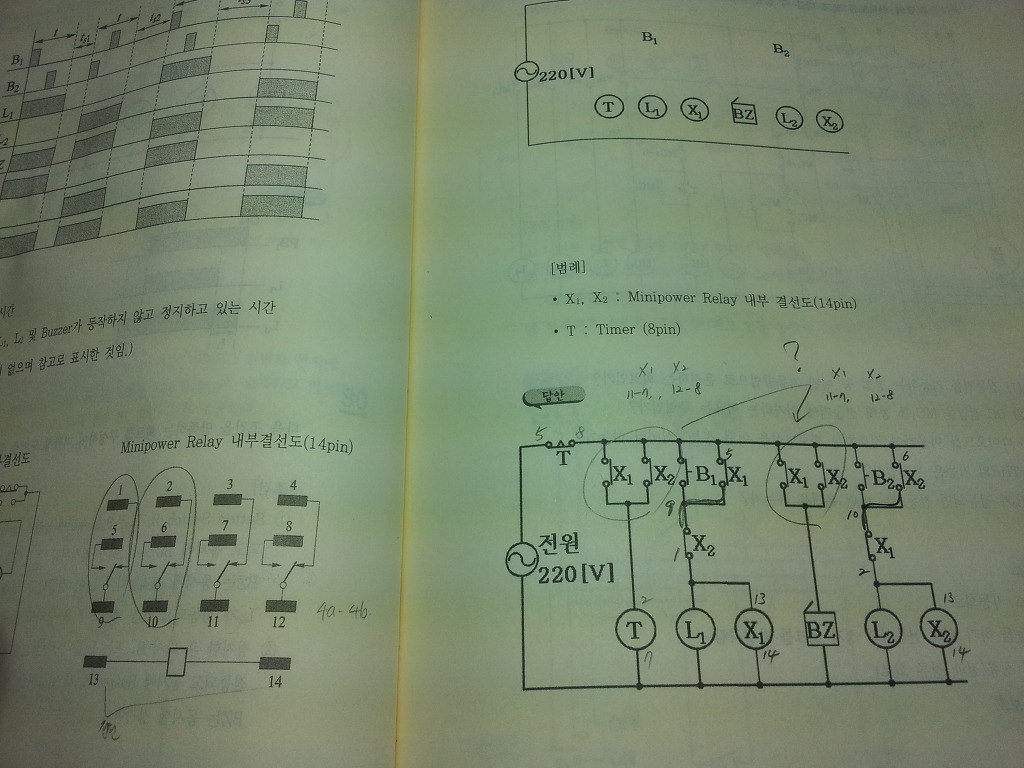

도면에 핀번호를 어떻게 연결 해야 하는지요?

Timer와 BZ에 연결된 X1, X2 릴레이에 번호를 매길려고 하는데

Mini내부 결선도에는 11번에 a,b  12번에 a,b 가 각각 남아있습니다.

그러면  X1에는 11-7,  X2에는 12-8번을 Timer와 BZ에 각각 연결하면 되나요???

[전기로 밝은 세상]

인초님 답신에 감사합니다.
그럼 B1 위 아래에 있는 X1-a, X2-b 그리고
B2 위 아래에 있는 X2-a, X1-a 점점의 릴레이 표기(9-5-1, 10-6-2)는 잘못된가요?위 부분을 공통으로 생각하면 안되는가요?

[인초]

아직 이해를 못하셨네요!
14핀릴레이가 두셋트입니다. 같은 릴레이에서 a접점과 b접접이 같이 연결될때 공통 잡습니다.
즉, X1릴레이에 9-5-1도 있고, X2릴레이에도 9-5-1 있다는 뜻입니다.
X1릴레이와 X2릴레이는 별개입니다.
즉, 위에 있는 14핀릴레이 사진이 또하나 있다고 생각하십시오.
제가 연습할때 사진 참조하십시오.
가운데 맨왼쪽 아래위에 14핀릴레이 X1과 X2 사용해서 전선 연결된것 보이시죠?
저도 경력이 없다보니 답답해서 전기,소방 4기사 있는데도 올해 전기기능사와 승강기기능사 땄네요!
머리속이 뒤죽박죽이다보니 정리가 안되네요~
파이팅!

[전기로 밝은 세상]

인초님 감사합니다!!!
맞습니다. 비전공자에 무경험이라
동영상에 여기저기 찾아보며 하나하나 퍼즐맞추어 가는 느낌입니다.
말씀하신대로 X1, X2 릴레이 2세트로 보면 쉽게 해결됩니다.
그러면 제가 적은 (9-5-1, 10-6-2)에서 9번, 10번은 공통으로 생각할수 없는가요?
( 물론 이렇게 해도 릴레이 1개로는 부족하지만... )

[인초]

아래사진이 작업했던 승강기 제어회로입니다!
R2 = X2 와 같은 의미입니다.
공통으로 쓸수 있는것이 R2에서 4짝 있는데, 9-5-1을 짝으로 선택했다면 빨간선으로 묶인것에 해당합니다.
즉, 같은 릴레이끼리 같은선 내에 연결되면 a접점하나와 b접점하나를 공통으로 묶을수 있는데,
다른 릴레이끼리는 할수가 없습니다.
따라서, 공통을 잡을줄 안다는 의미는 릴레이 구조와 최소가닥수를 찾을수 있다는 의미가 되며,
단자대를 통해서 외부배관으로 전선을 뺄때 최소가닥이 되기 때문에 작업하기도 수월하고,
전선 절약을 할수 있어 단가가 절약됩니다.

[전기로 밝은 세상]

많은 도움 감사합니다...
