FR a,b접점 질문드립니다.

[Dokdo-is-korea-island]

안녕하세요 원장님!

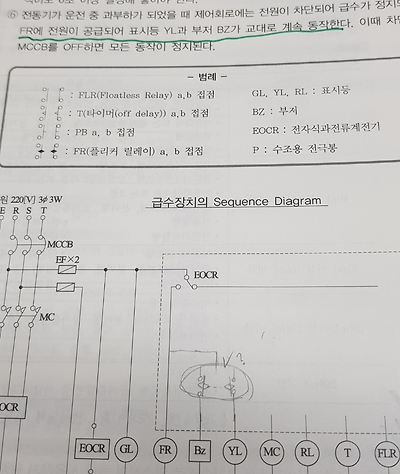

아래 사진의 급수장치 시퀀스 문제에서

EOCR이 동작 후 FR에 전원이 인가되었을 때 YL등과 BZ가 교대로 동작하는데

서로 다르게 배치해야하는건 알겠습니다만 어떤거에 FR a접점을 두고 b접점을 두어야 되는지 모르겠습니다.

아무렇게나 해도 상관없나요??

다른 문제에서는 YL등 하나만 있는 경우도 있는데 이경우에도 b접점으로 해야하는지 a로 해야하는지 모르겠습니다.

[오상훈]

상관없습니다 어느것에 에이접점을 두던지요

[시나브로^^]

1. 문제에서 순서에 대하여 언급이 없을 경우 어떤 것을 먼저하셔도 됩니다.
2. 만약 부저가 먼저 동작한다라고 하면 부저쪽이 b접점이 됩니다.
