지지물 : 철근 콘크리트전주(Concrete Pole) CP전주
- 철근에 콘크리트 입힌거임 원형지지물이므로..588 pa 파스칼... 풍압하중
가공지선 - 낙뢰로부터 전선 및 애자 보호 최상부에 설치..
낙뢰는 맨먼저 만나는 물제와 뾰족한부분으로 떨어짐..
(나경동선)기준
고압 - 5.26[KN]
. 4[mm] 이상의 굵기와 인장강도
특고압 : 5[mm ]이상의 8.01[KN] 이상
* 지선의 시설목적 : 지지물의 강도보강, 전선로의 안정성 증가, 불평형 장력 이 큰개소에 시설.
안전율 2.5 이상 지선끊어지면 전주 쓰러짐 .. 케이블이 반대방향으로 당기므로...
그래서 끈어지지말라고 ... 2.5배 강하게 만듬..
* 소선 2.6mm이상 금속선 3가닥 이상 연선
* 도로 횡단시 5m 이상 차안당기는 도로는 4.5m 이상

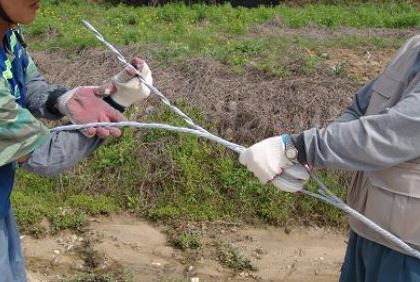

1. 지선밴드에 지선연결중 ...
.

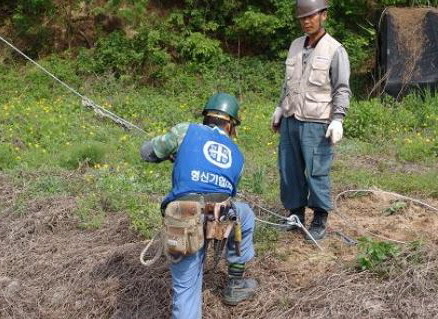

2. 지선애자 연결중..
지선애자 (=구형애자) : 상부와 하부를 절연목적

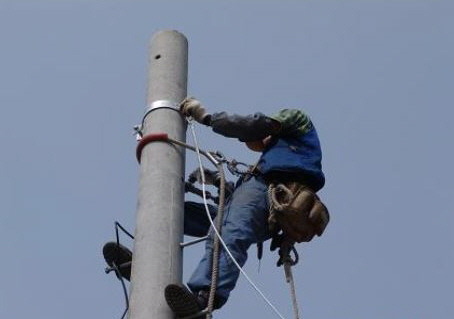

3. 지선밴드 를 전주에 고정작업
---안전밸트로 몸을 지탱해야 아는데 [허리끈어지는 아픔 ]초보자는 5분도 못버팀... 저는 저느낌 잘 아니까..
--- 발판용 볼트 보이네요. 지표상 높이 1.8m 이상 일반인이 전주에 올라가는거 방지용...

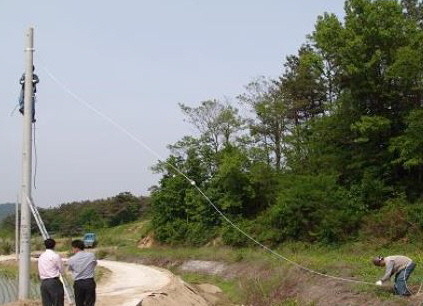

4. 지선연결

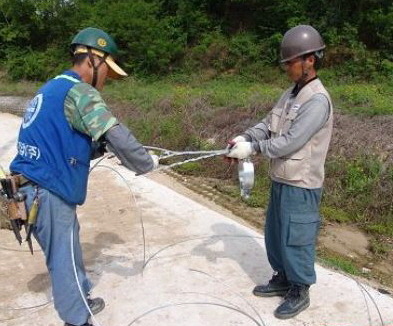

5. 지선의 장력조정
6. 지선 연결 완료

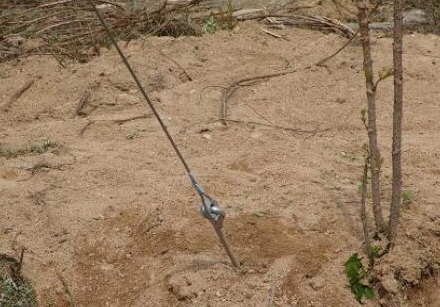

지중및 지표상 30[cm] 부분까지는 녹슬지 말라고 아연도금 철봉 사용...
*** 사진은 전기전문공사업체 국보전력(주) 블로그에 포스팅 대있는거 퍼옴...
