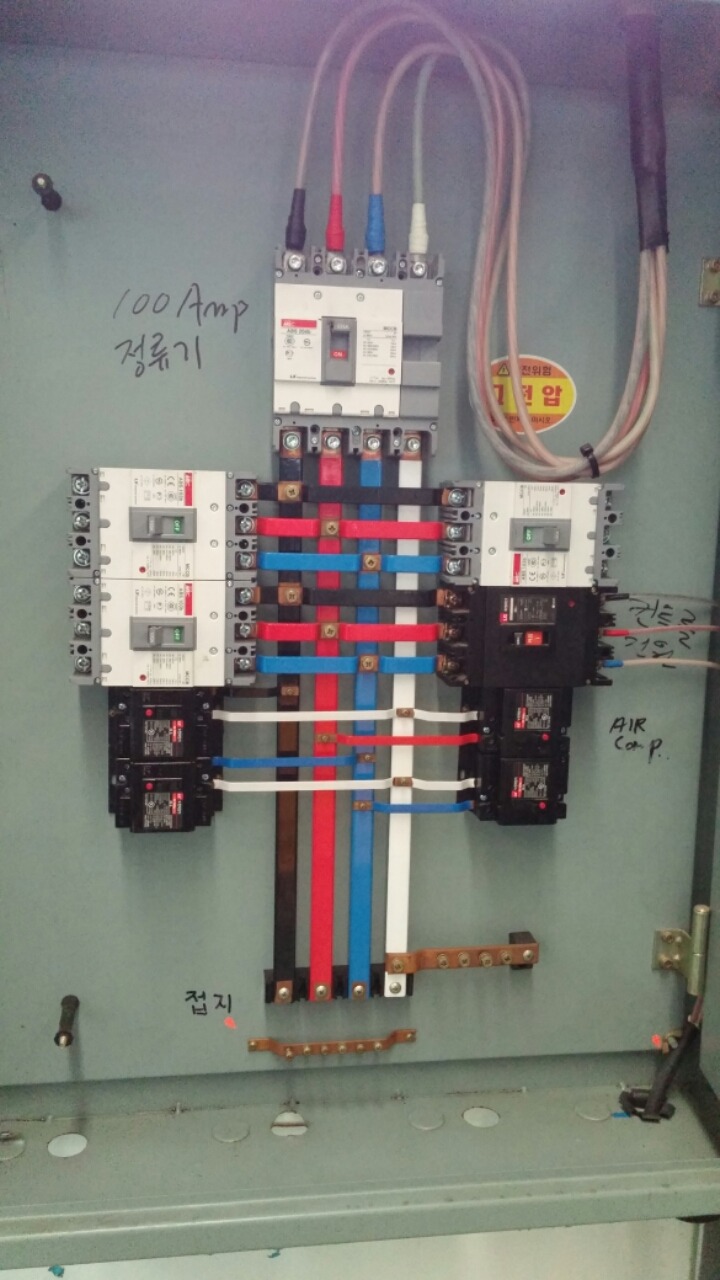

아래 사진은 일반적인 3상4선식 분전반입니다.
메인 차단기에 연결된 4군데가 보이는데
색깔있는 3군데가 R S T 3상이고 흰색이 N상입니다
모터 같은 3상 3선식을 사용하는 부하에는 모터의 3상과 차단기의 3상을 연결해주면 됩니다.
사진을 잘보면 3상이 어떻게 연결되는지 잘 나오죠.
모터 결선후 돌려보고 회전방향이 맞는지 확인후 반대로 돌아가면 3상중에 2상을 서로 바꾸면 됩니다.
그럼 공장 사무실에서 쓰는 단상 220V는 어떻게 할까요?
차단기 아래에 보면 까만 20A 누전차단기가 보이죠.
누전차단기와 메인 차단기가 어떻게 연결되었는지 잘보세요
3상 중에 1상과 N상이 연결됩니다.
이렇게 되면 단상 220V로 사용할수 있습니다
근데 3상중에 어느 한상에서만 220을 집중적으로 연결하면
불평형 현상이 발생됩니다.
그러므로 후크메터를 이용해서 어느 한상이 다른 상보다 많은 전류가 흐르면
일부 부하는 다른 상으로 이동해줘야 합니다.
그리고 아래에 접지라고 쓴 부분이 외함 접지부분입니다.
메거로 절연저항 측정할때 집게를 물리면 됩니다.
일하면서 잠시 짬나는 대로 올리니 두서가 없습니다.
다음엔 메거 실제 측정하는 방법을 사진과 함께 올리겟습니다.
