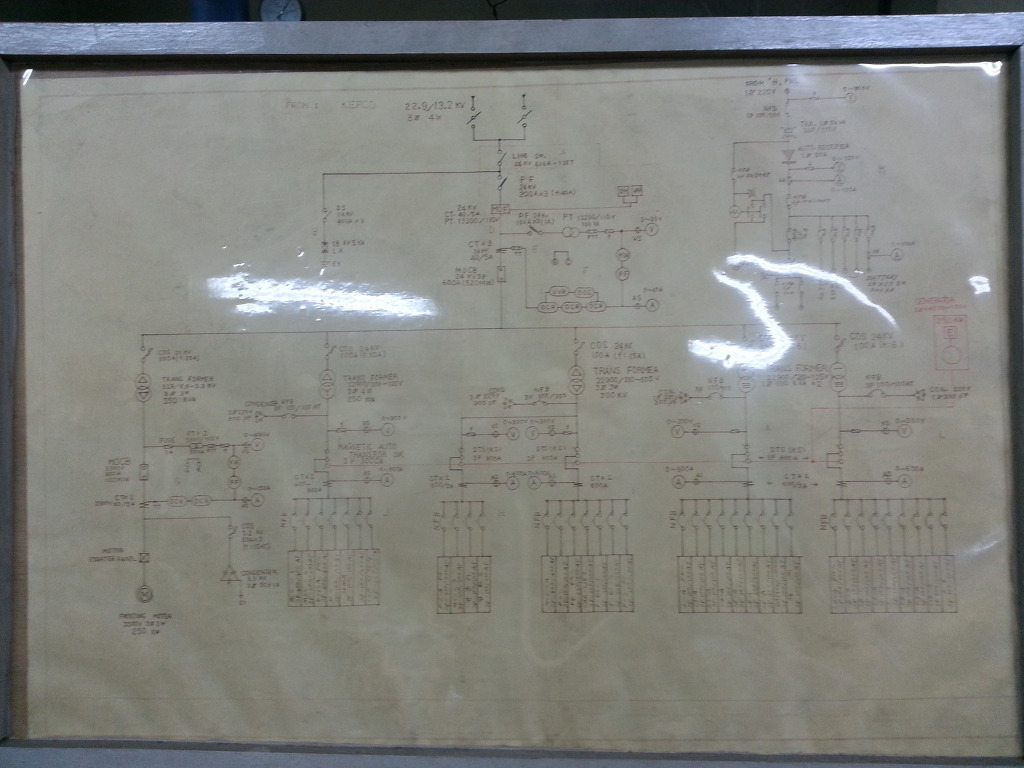

제가 일하는 곳의 단선결선도 입니다.
사진이 흐려서 잘 안보이는군요. 다음에 기회가 되면 깨끗하게 그려서 다시 올리겠습니다.
전기의 전 자도 모르는 사람이 어찌어찌하여 기전실에서 일하게 되었네요.
짧은 기간동안 책을 통하여 수박겉핧기 장님 코끼리 만지기 식으로 들은 풍월로 근무하자니 한없이 답답하고
두렵기도 합니다.
궁금한 것 질문하기도 할 겸 해서 제가 근무하는 곳의 사진을 올려보도록 하겠습니다.
저와 같은 처지에 계시는 분들 많은 도움되시기를 바랍니다...
추가로 위와 같은 도면을 그리는 프로그램이 있으면 소개 좀 부탁드립니다.
기호나 이런게 있어야겠지요?
다음검색
댓글
댓글 리스트-
작성자DoYouWanna 작성시간 14.02.18 근무처도 안산이세요?
스케매틱(회로도) Schematic 입니다.. 물론 폐회로 이구요.
일반 2D 캐드로 그리셔도 대구요.
하지만 일반캐드는 자주쓰는 기호를 직접 그려서, 라이브러리에 블록 형태로 저장해서 쓰자니 좀 번거로워요.
Or CAD 구하셔서 쓰시면 편리 하실것 같구요..
도면 내용 중에 궁금 하신점은 고 부분만 따로 찍어서 올려주세요... -
답댓글 작성자산바 작성자 본인 여부 작성자 작성시간 14.02.18 안산이 아니구요.. 서울 여의도랍니다.
캐드 안에 저런 그림들이 있습니까? 아이구 비싸네요.. 재미로 그려 볼라고 했더니 장난이 아니네요... -
작성자DoYouWanna 작성시간 14.02.18 현장에서 보시는거 있으시면... 사소한거라도 [찰칵] 올려 주심 감사하겠읍니다..
현장 경험이 없으신 회원님들께는 큰 도움이 댈 것 같아서요...
평소 궁금해왔던 거 올려주심 ... 여러사람들이 공유하다 보면 답이 나오지 않을까여? -
답댓글 작성자산바 작성자 본인 여부 작성자 작성시간 14.02.18 저도 정리할 겸 해서 그리 할 생각입니다... 잘 알려주시기 부탁드려요..
궁금한게 한두가지가 아닙니다... -
작성자흑풍 작성시간 15.12.11 좋은정보 감사합니다^^
