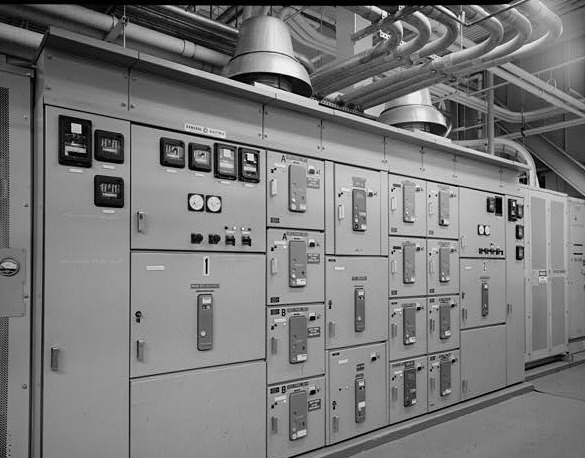

* MCC 판넬 외함..
로드 센터에서 전원을 받아서.. 현장에 있는 전동기 부하로 각각 전원을 보내주는 기기용 판넬..

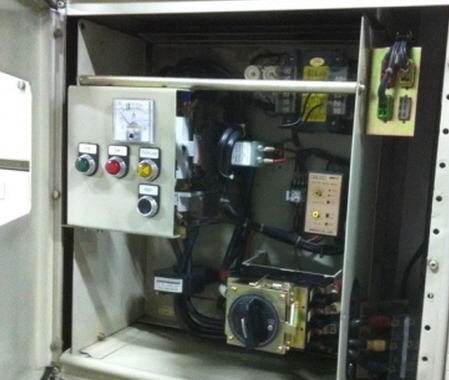

인출가능형 (연결댄 전선 다 제거하면 빼낼수 있음...)
1.운전 전류계,
2.시그널 램프(운전, 정지. 과부하 램프) 정지 버튼
3 메인전선 ( R S T . 3상 적색 노랑색 파랑색) 마그네틱 스위치
주전원---> 모타로 감
4. EOCR . 과전압,과전류 검출
5 전력 퓨즈 ..
6.제어용케이블...
7. 3곳에서 조작 가능 . 현장 로컬 판넬에서 ,,, 전동기 제어반에서 ... 주조정실에서... 물론 인터록 걸려있음
8.CT .. PT 계기용 변성기, 변류기
