거실 네트워크 스위치가 고장난듯합니다.
그래서 일반3구 스위치로 바꾸러구요.
대기콘센트까지 사용 할 수 있으면 더욱더 좋겠습니다.
아니면 다 필요 없구 3구 스위치로 연결해 일반 스위로 사용하려구요 도와주세요
직장이라...회로도 있었는데 사진이 흐릿하게 나와 못 알아보겠네요.
다음검색
댓글
댓글 리스트-
작성자코코블루 작성시간 18.02.17 스위치에 회로도 다 나와 있을건데요 .. 컴몬을 찾고 나머지 라인은 각각에 연결하면 일반 스위치로 사용 가능합니다 . 요즘 아파트 전부 저런 네트워크 스위치라서 랜선 뽑아서 탭핑하고 일반 스위치로 많이 바꿔 주고 있어요 ...진짜 쓸모없는 기기임 ^^..저런 전선을 찍어 올릴게 아니고 회로도를 선명하게 찍어서 올려줘야 될 것 같네요
-
작성자국어사전 작성자 본인 여부 작성자 작성시간 18.02.18 회로도 올렸습니다
-

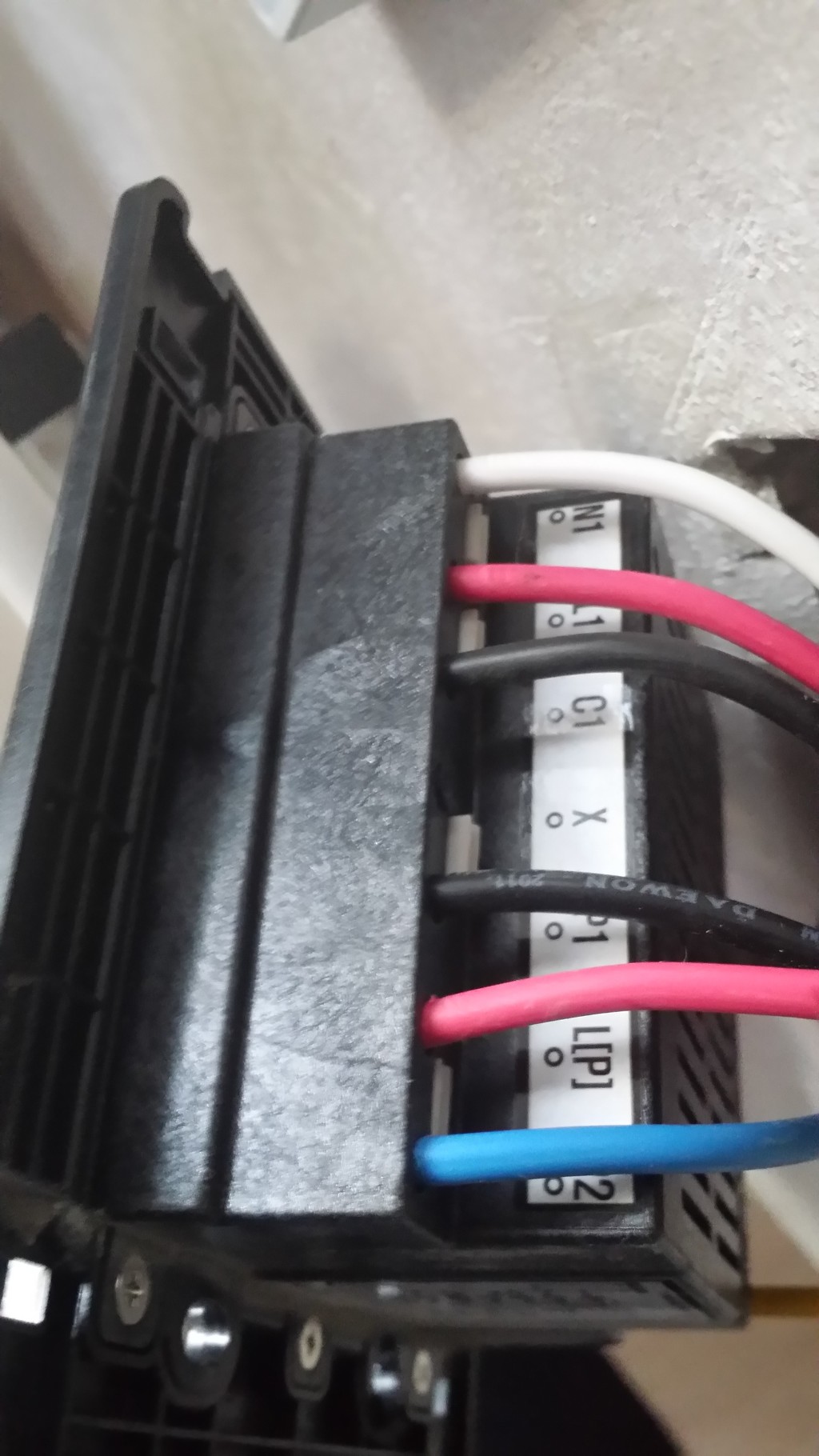

작성자구루마 작성시간 18.02.18 전등쪽 적색(LP) 이 스위치 공통 나머지 흑 청 황 스위치 가닥 이네요. 그러니까 적색에서 흑 청 황 으로 분기된다 보면 됩니다. 네트워크 스위치는 사진으로 첨 보네요.
-
작성자구루마 작성시간 18.02.18 콘센트는 백색(N1)은 테핑(절연)처리마감 적 과흑은 (L1 C1)결선 하면 콘센트는 살겠네요 L1과 C1은 스위치역활과 같다고 보면 됩니다. 계속 살아 나가는 거죠
-
작성자국어사전 작성자 본인 여부 작성자 작성시간 18.02.18 네 감사합니다
