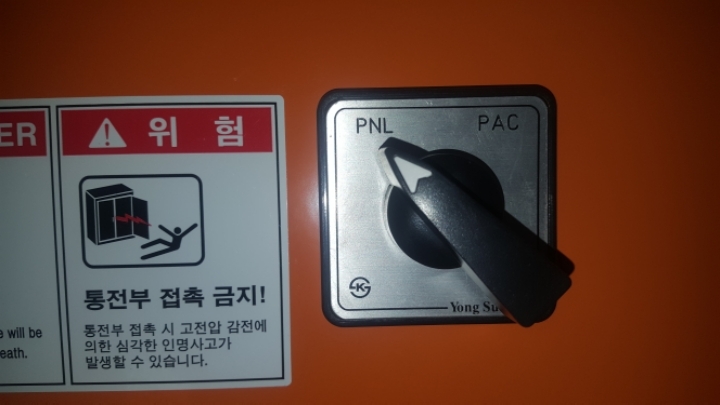

하나하나가 어떤건지 그리구 저렇게 화살표 표시가 어떤 의미가 있나요?
다음검색
댓글
댓글 리스트-
답댓글 작성자타로구운 작성자 본인 여부 작성자 작성시간 20.01.03 판넬 이라고 한다면 EPS실에 있는 그 판넬 이야기하는건가요? 그리고 계측기는 전압계 전력계구요?
-
작성자귀여미피카츄 작성시간 20.01.04 교수님 말씀에 덧붙이면 PNL에 화살표가 있을때는 제어를 판넬에서 직접 한다는 의미이며 제 생각에 PAC는 계전기가 아닐까 생각됩니다만, 자세한건 수배전반 준공도서에 나와있는 도면을 확인해보시는게 좋을것 같습니다
-
답댓글 작성자귀여미피카츄 작성시간 20.01.04 보통 배전반에서 캠스위치에 명판으로 쓰여져 있는 PNL은 사진찍은 그 해당 판넬을 의미합니다
-
답댓글 작성자귀여미피카츄 작성시간 20.01.04 귀여미피카츄 만약에 PAC가 계전기가 맞다면,
요즘엔 계전기 뿐만 아니라 계측기도 차단기 on off 기능을 가진 제품이 나와서 계전기나 계측기에서 차단기를 제어할 수 있습니다 -
작성자귀여미피카츄 작성시간 20.01.04 보통 현장판넬이 또 있다면 그 판넬을 보통 LOCAL이라고 명기합니다. 그런데 이건 수배전반 제조사마다 다 다르기 때문에 도면 특히 회로도를 꼭 확인하셔야합니다
