계기용 변류기(CT) 궁금증입니다.

[공부는 반복]

계기용 변류기 통과방향이 따로있나요? 제가 알기론 k->L 방향으로 알고있는데 반대로 설치해도 이상없나요?

그리고 1000/5 A 로 나와있고 K쪽 볼트 L 쪽볼트가 있는데 K는 1000A 로 읽고 L은 5A 로 읽는다는 건가요?

[동해 바다사자]

변류기 극성이 있어서 반드시 전원방향에 k, 부하단 방향에 L이 설치되어야 합니다. 반대로 설치하면 극성이 가극성이 되므로 위상이 반영되는 전력계와 같은 계기의 지시값이 틀린값으로 지시하게 됩니다.

[공부는 반복]

변류기의 비율이 1000/5이면
K측이 1000으로 읽히고 L측은 5로 읽히는 건가요??

[동해 바다사자]

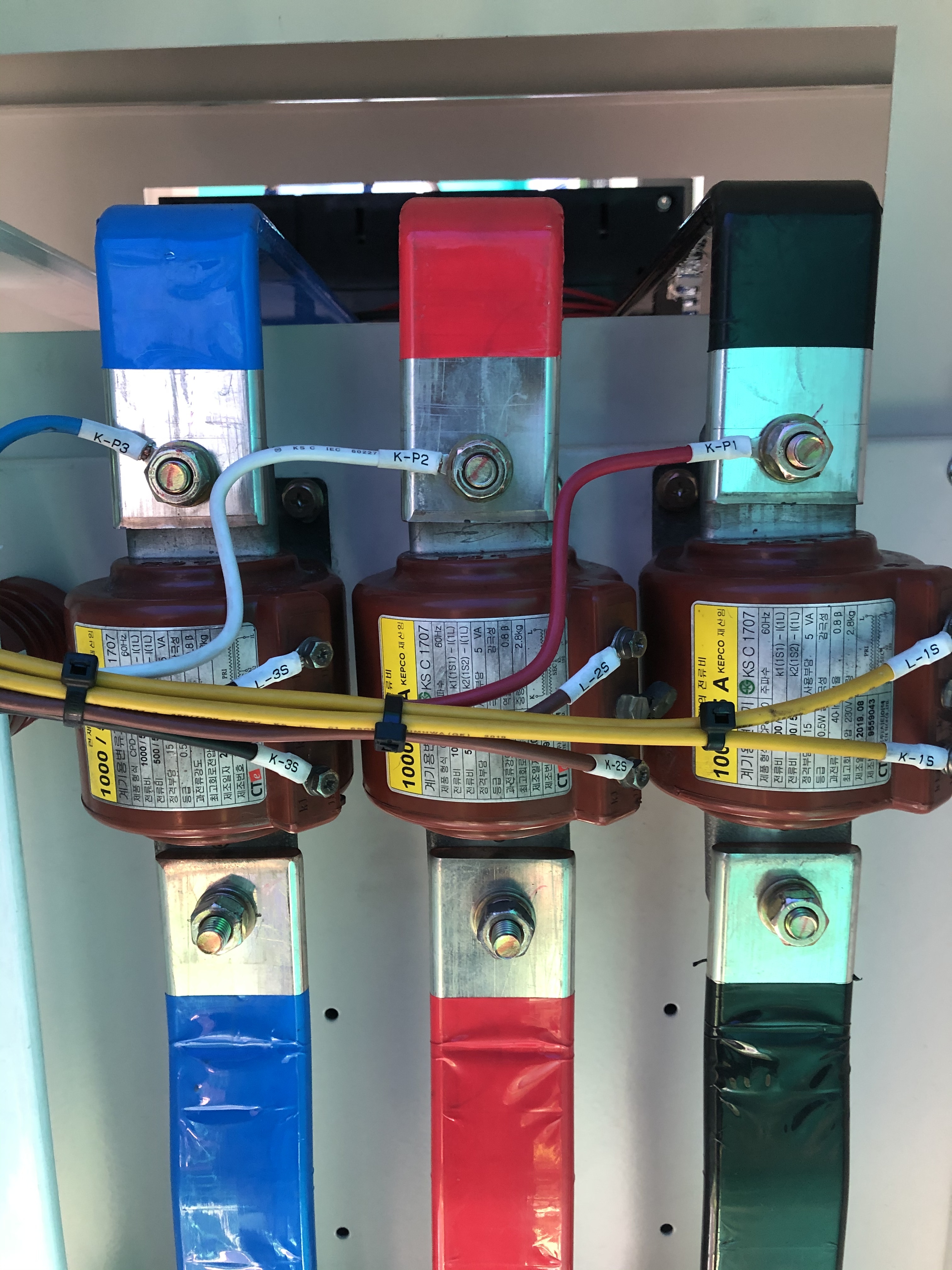

공부는 반복 개념적으로는 맞습니다. 현재 설치된 CT는 단자형이므로 Bus Bar에서 1000[A]가 통전하게되면 CT 단자에서 5[A]가 흐르게 됩니다.
