[난이도中]도어락 고장 교체가 아닌 수리법

[[G/G]쾌걸창조]

도어락을 몽땅 뜯어서 여기저기 고장 부분 체크 결과

저는 도어락 안에 있는 모터가 수명이 다됐는지 모터로서의 기능을 상실 했더군요 회전은 하지만 힘이 없어요

그래서 모터를 뜯었습니다. 모터를 교체 해주고 싶지만 모터를 구할 방법이 업기에 고쳐보기로 했습니다.

일단 4번째 덥계에 붇어 있는 모터를 빼고 모터를 2 ,3 번 사진처럼 분해 하세요 좀 빡세요 손조심 하시구요

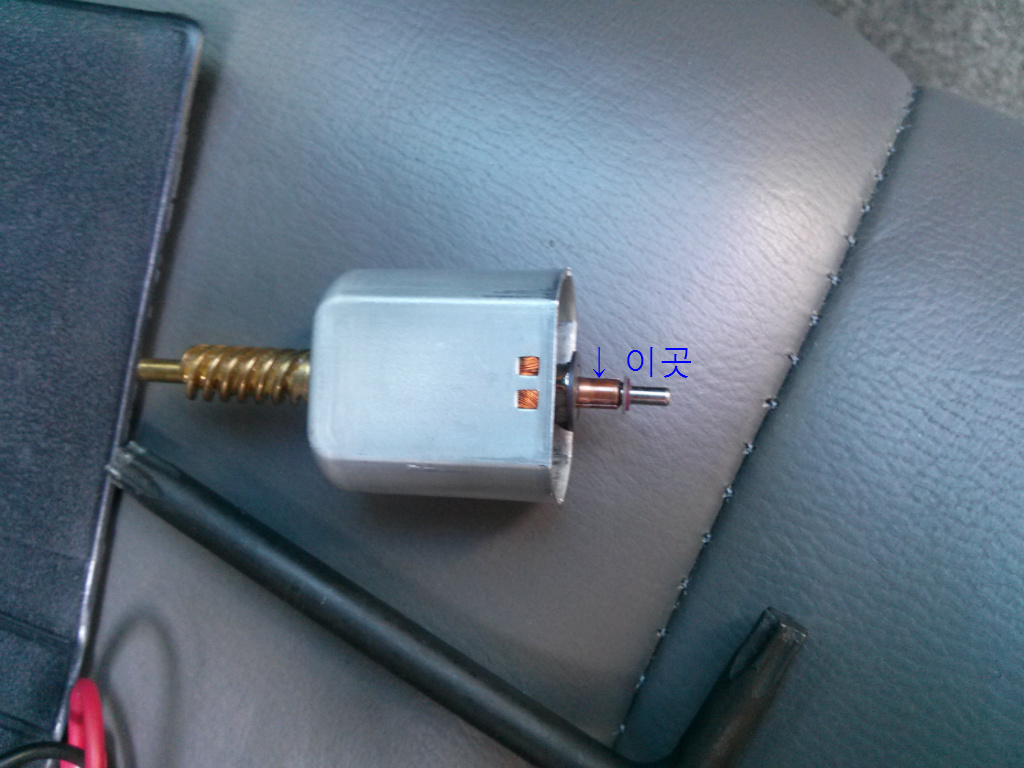

분해 하고 나면 두번째 사진에서 화살표 부분 깨끛히 닦아 주고 나서 도어록 박스 안에 묻어 있는 구리스를 살짝 찍어 발라 줍니다.

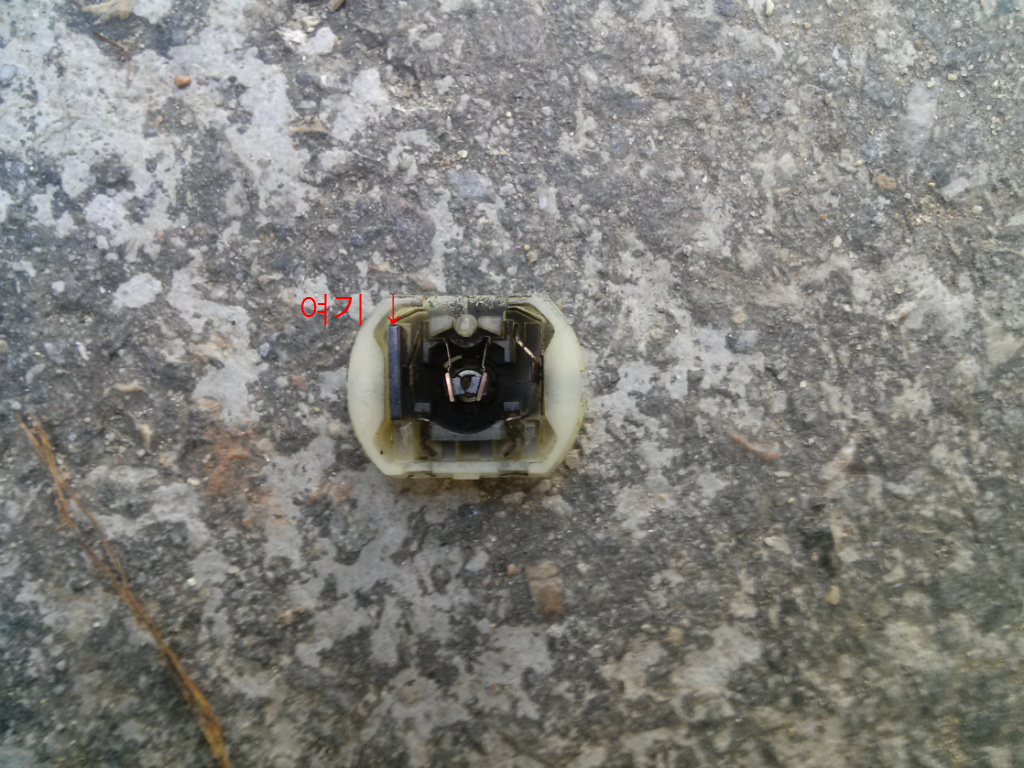

그리고 입력 전압을 높여 주기 위해 3번째 사진에 화살표가 가리키는 넙적하고 네모난거 제거 해주세요 (잘 안빠짐) 이놈이 일종에 저항이더군요 제거 하면 단자가 서로 떨어 져있는데 여길 단자를 구부리거나 땜질로 이어 주세요

모터를 조립 하고 모터를 덥게에 장착 해서 도어를 리모컨을 이용해(문짝 도어 열림 스위치 눌러준 상태에서)  잠궜다 열었다 해보세요 힘있게 돌지만 모터에서 구리스가 타면서 연기가 나올거에요 단시간 돌아 가는 거라 모터에 무리는 없을거라 생각 됩니다. 문제는 얼마나 오래 사용 할수 있느냐 인데 사용하면서 지켜 봐야 겠습니다. 안돌면 모터 안에 저항이 있던 단자 접속 불량 일거에요.

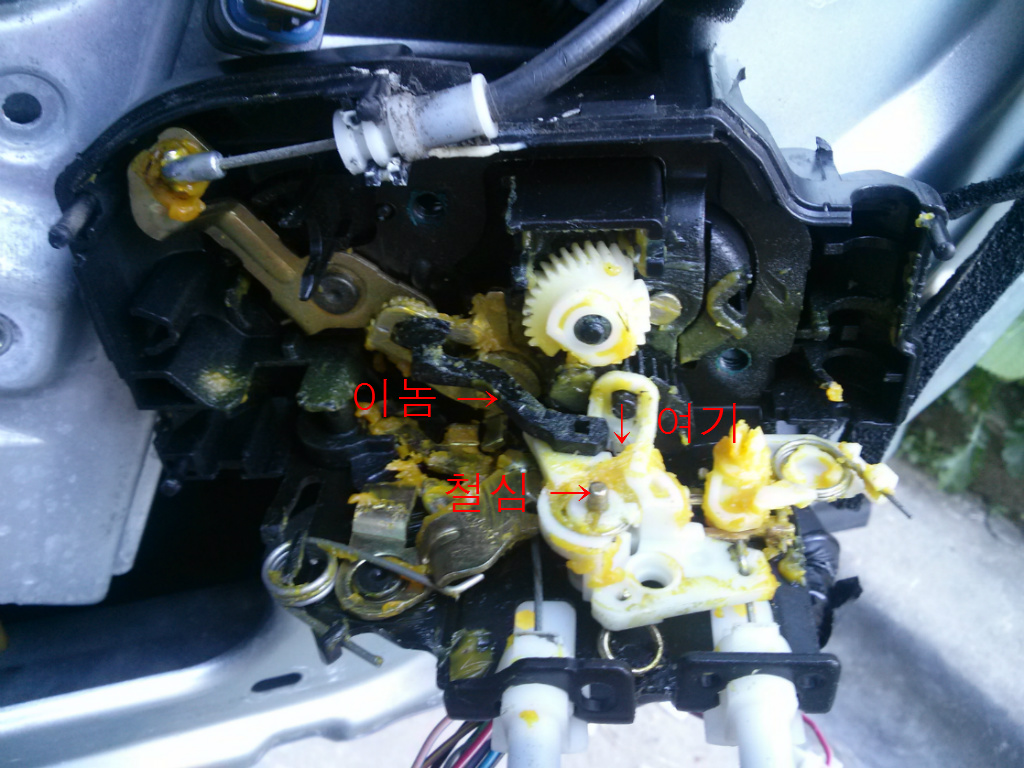

도어록 박스를 조립 하기전에 사진에 보니는곳 1번 사진에 보면

"이놈"이라고 표시한 까만 부품 이게 잘 못 조립 되면 문지 닫히면 절대 안열립니다 멋도 모르고 조립했다가 낭패 볼번 했죠

이놈을 "여기"라고 표시한 부분에 끼워 주는데 끼우기 전에 구멍을 보면 철사 같은게 보일거에요 철사 오른쪽 방향 구멍에 넣으세요 뜯다 보면 이놈이 항상 빠져 있더군요... 그리고 조립 합니다 조립할대 철심을 밀어 넣어 주세요 그래야 덥계를 조립 할때 잘 들어 갑니다. 덮고 나면 철심이 반대 쪽에 튀어 나와 있을 건데 밀어 넣으세요 그러면 끝 분해는 조립에 역순 입니다

도어 록을 문짝에 작착 하기 전에 드라이버로 차체에 걸리는 부분을 밀어 넣어서 도어록이 정상 작동 되는지 꼭 확인 하세요 문 닫았는데 안열리면 낭패 봅니다.

[[C/B]감자님]

감사합니다 덕분에 모터만 갈아서 재생했습니다..전 좀 다른 방법의 재생을 했네요.. 사진좀 퍼가도 될까요 ^^??

[[G/B] 기술자]

모터는 어디서 사셨나요?

[[D/G]쿨쿨쿨]

유익한 정보 감사합니다

[[C/B]촐랑이]

네짝 모터 저항 제저하고 정상작동되요ㅋㅋ좋은정보감사합니다ㅋㅋ철커덕♥

[[G/J]우량아]

카센터 수준이네요~ㅎ
