[DIY]정품 후방카메라를 사제 후방카메라로 교체하는 방법 공유합니다.

[토리[목포]]

그간 약 30만원씩이나 하는 가성비 떨어지는 정품 후방카메라를 쓰다가 고장이나면 너무나도 고민이 많았습니다.

업체에가서 적지않은 금액을 주고 맡겨야만 했었던 회원님들의 글과

정품 후방카메라의 타공구멍이 D자로 생긴 매우 큰 구멍이여서 어떤 제품으로 어떻게 교체해야 하는지 고민이 많았던 분들,

그리고 배선을 새로 설치해야하는 다소 복잡한 공정에 대한 두려움을 가지고 계셨던 회원님들에게 도움이 되셨으면 합니다.

이 방식은 정품 후방카메라의 배선을 이용하여 사제 후방카메라로 교체하는 방법으로 비교적 쉽게 손수 DIY하실 수 있는 방법입니다.

---

1. 제품구매하기

일전에 제가 올려드렸던 카페글을 다시 링크올립니다.

http://cafe.daum.net/sm7cho/ChJg/8153

저는 진주색 3.5 프리미에르 차량을 소유하고 있고 맞는 색상이 없어서 크롬으로 주문했습니다.

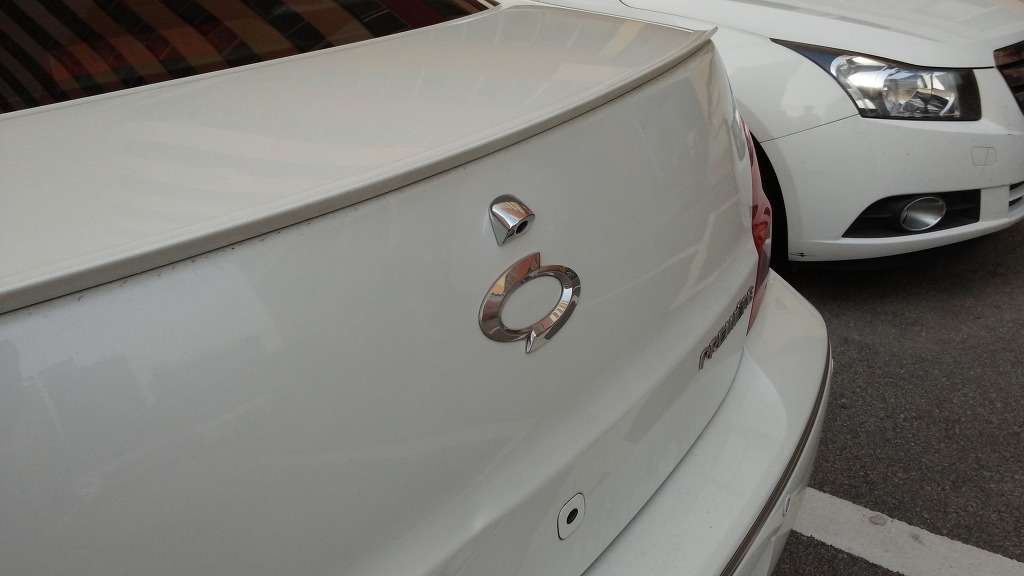

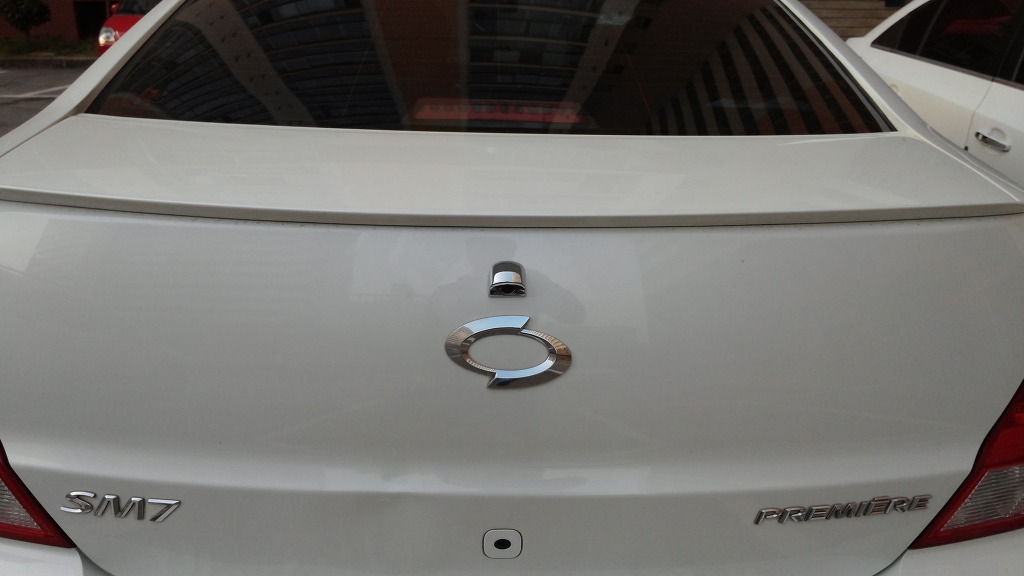

결과는 대 만족입니다. 먼저 완성 사진 올려드립니다.

크롬 엠블럽 덕분에 전혀 어색하지 않네요 ㅎ (적어도 제 느낌엔 그렇습니다... 쿨럭~ ^^;)

2. 기존 순정 후방카메라 탈거하기

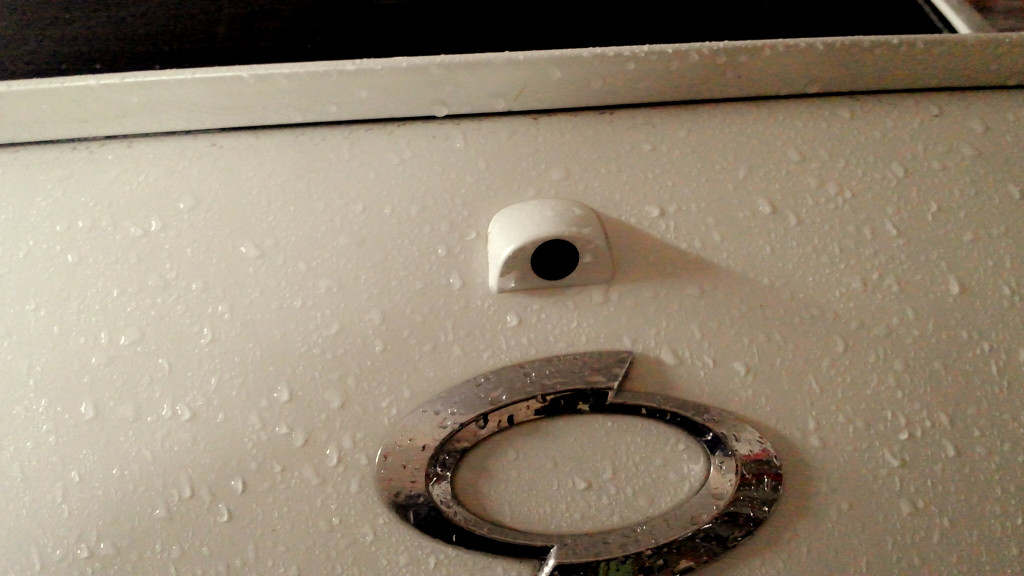

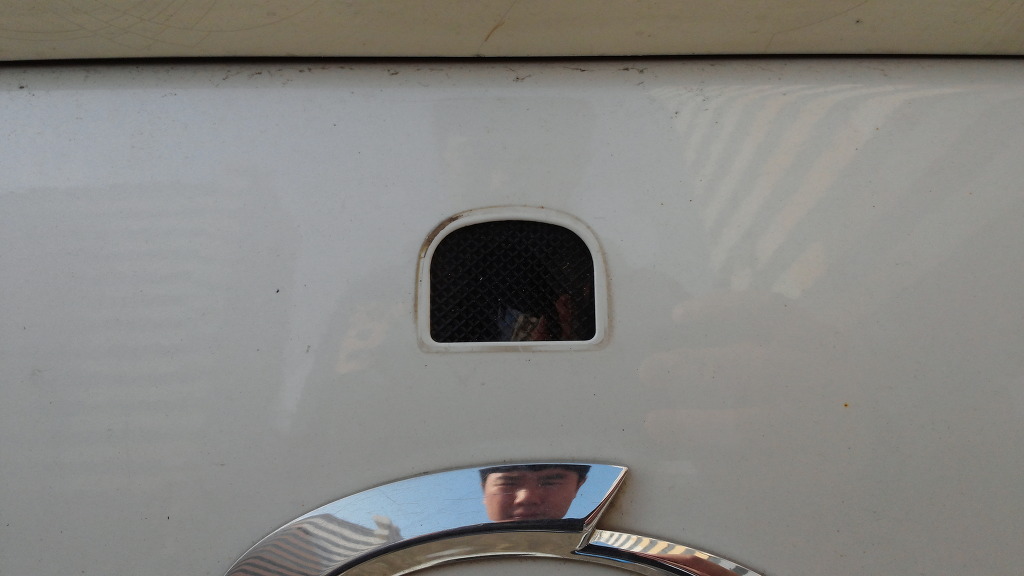

일단 정품후방카메라의 모습입니다.

비가 와서 주차장에서 작업했네요 ㅡㅡ;

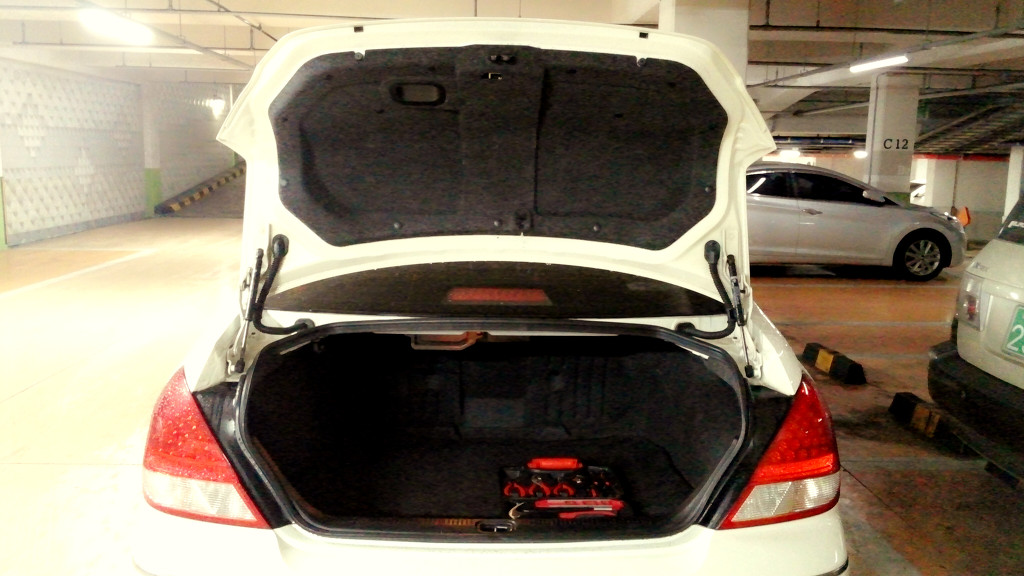

작업을 위해 트렁크를 열고, 도구들을 준비합니다.ㅎ

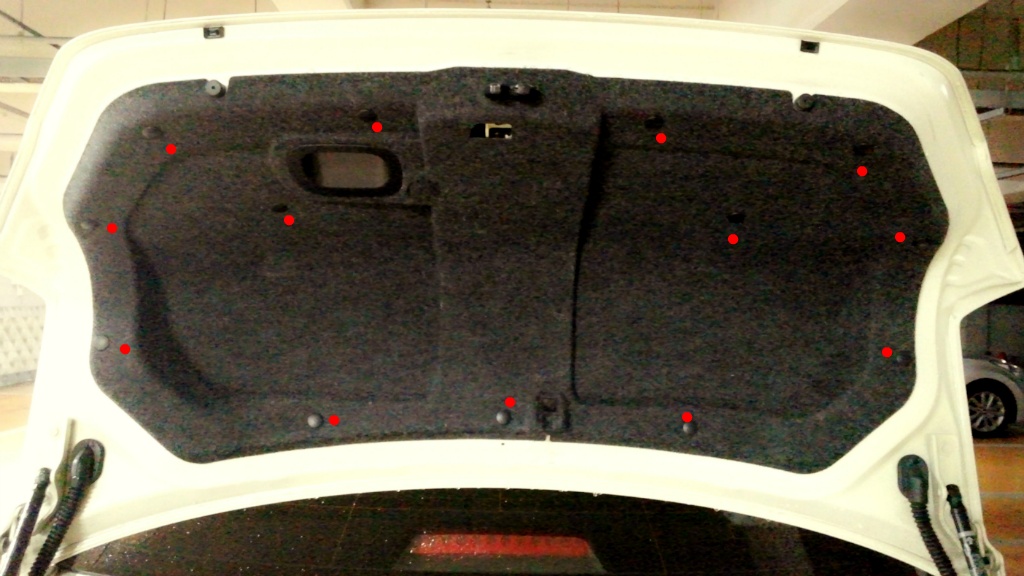

먼저 빨간 점들로 체크한 위치의 핀들을 -자 드라이버 같은 걸로 살짝식 제껴주시면 쏙쏙 빠집니다.

빼실때 튀겨서 날아가버리면 찾기힘들수있으니 한손으로 즉시 받아주시는 양손 스킬을 사용하심이 좋을듯합니다. ㅋ

핀의 개수는 직접 세어보시기 바랍니다... 제가 카운터에 약해서리... ㅎㅎ

그리고 핀을 다 뽑았다고 힘껏 커버를 뜯어내시면 난감합니다. 아직 하나가 남아 있습니다.

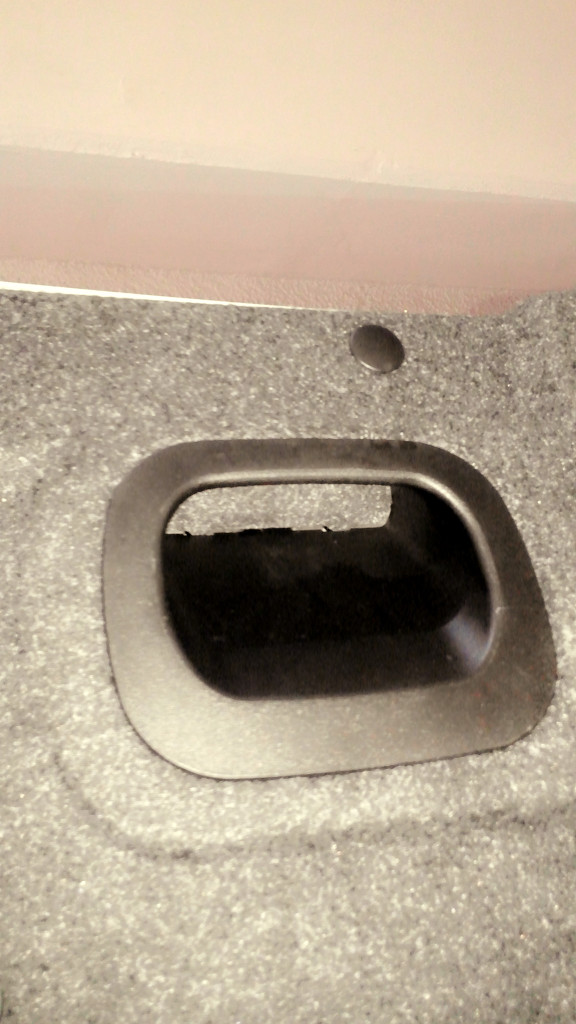

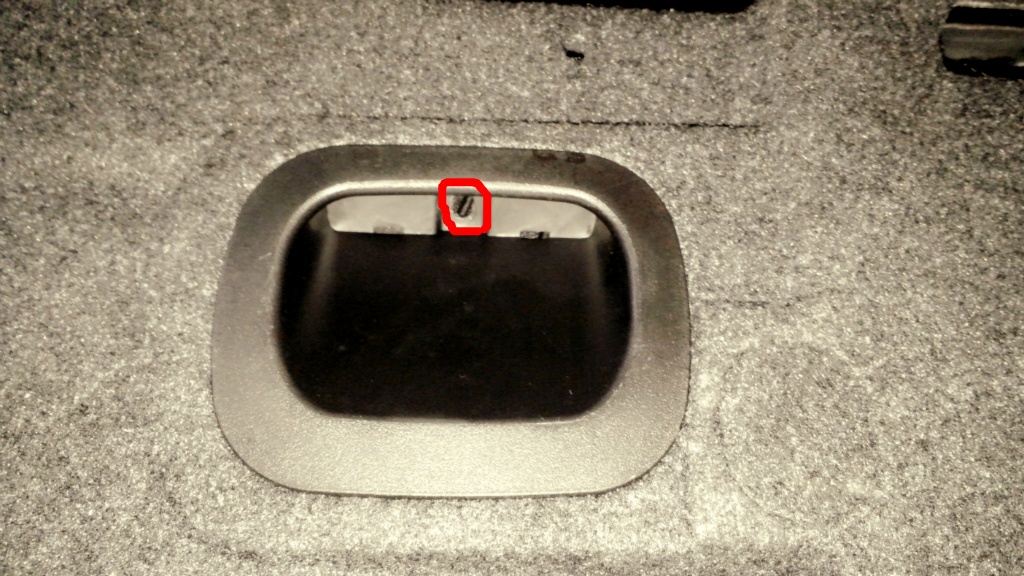

트렁크문을 닫는 손잡이 를 보면 안쪽이 아무것도 안보이지요? 하지만 +나사가 하나 있습니다.

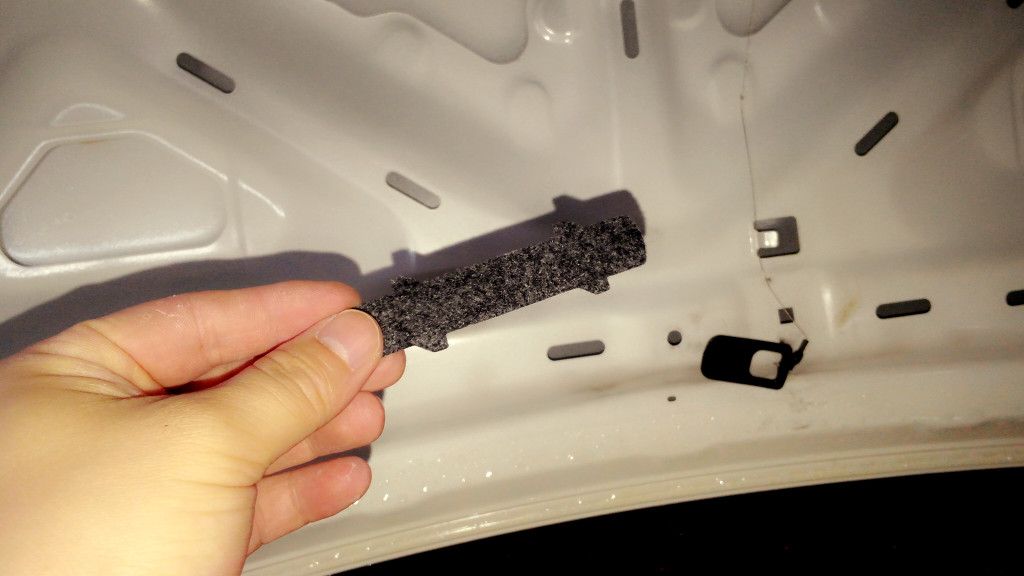

이런 모양으로 가려져 있습니다. 저거 이름이 뭔지 몰라 표현을 잘 못하겠지만 아무튼 저걸 -드라이버로 살짝 제껴서 빼내시면,

이렇게 +나사머리가 보입니다. 저걸 풀어주시면 커버는 자연스럽게 분리됩니다.

 작업시 뒷목과 어깨근육을 주의하세요! ㅋ

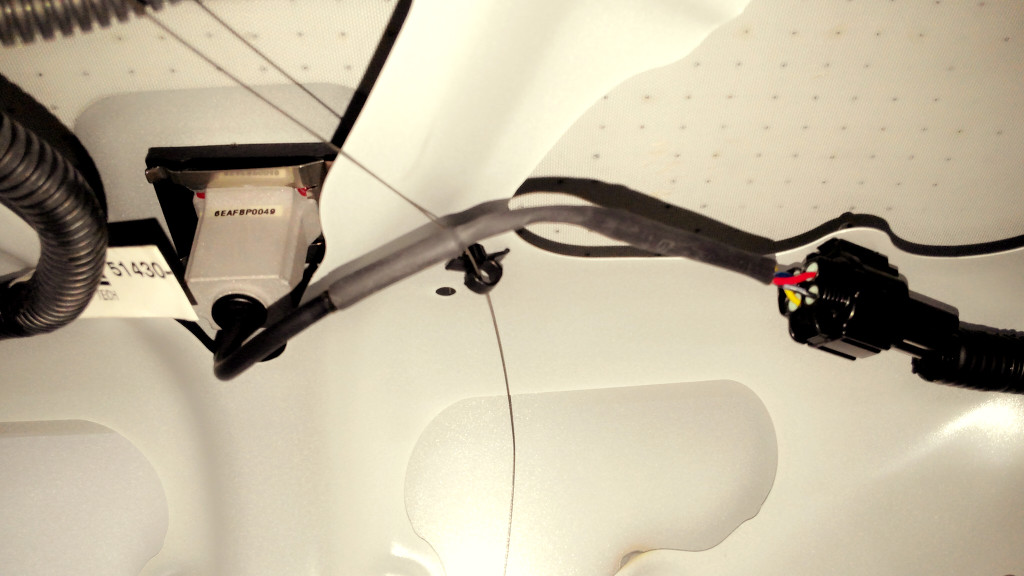

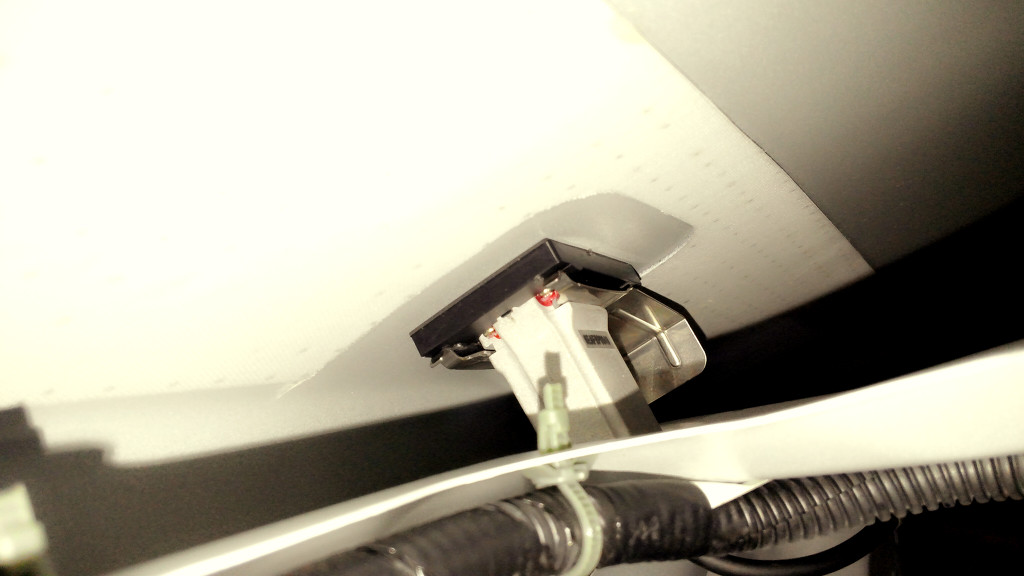

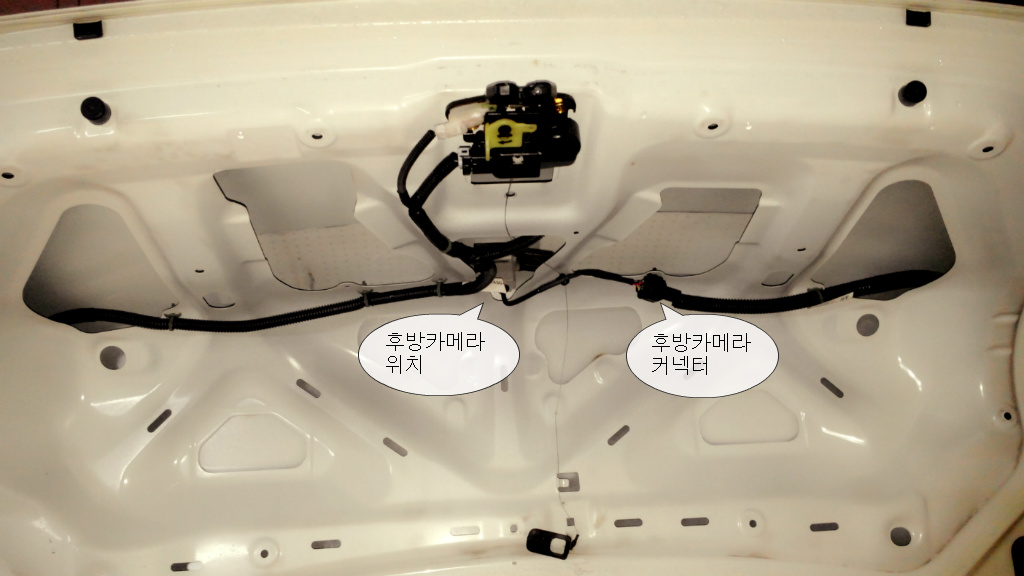

그리고 보시면 가운데 정품카메라의 뒷태와 커넥터가 보입니다.

자세히 보면 이렇습니다.

그런데 좌우로 천천히 살펴보면 큰 핀으로 카메라가 고정되어있는 것을 발견할 수 있습니다.

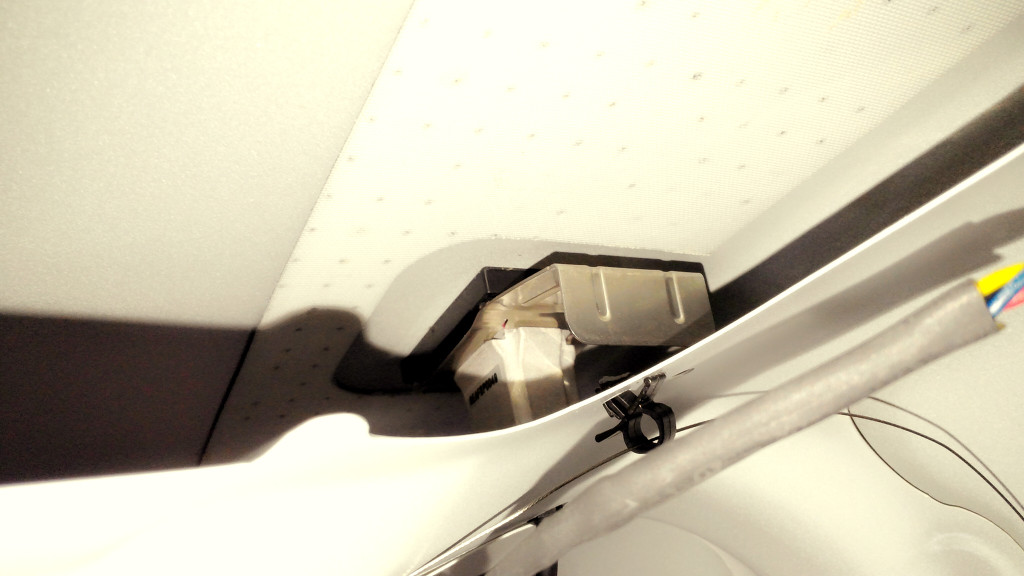

오른쪽에서 보면 이렇구,

왼쪽에서 보면 이렇습니다.

오른쪽에서 힘차게 잡아당겨야합니다만 공간이 협소하므로 맨손으로 하실 경우 판넬 모서리에 손이 베이지 않게 조심하셔야 합니다. 생각보다 강하게 좌우로 살짝식 움직여가면서 당기시면 쏙 빠집니다.

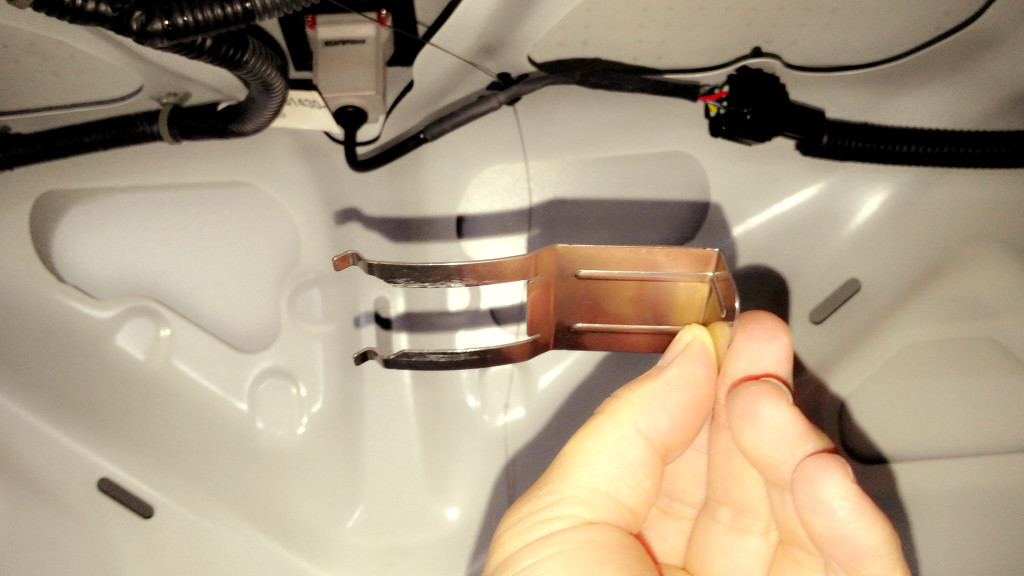

이렇게 말이지요. ㅎ전 겁업히 맨손 작업했네요. 다행히 손은 다치지 않았습니다. ㅎ

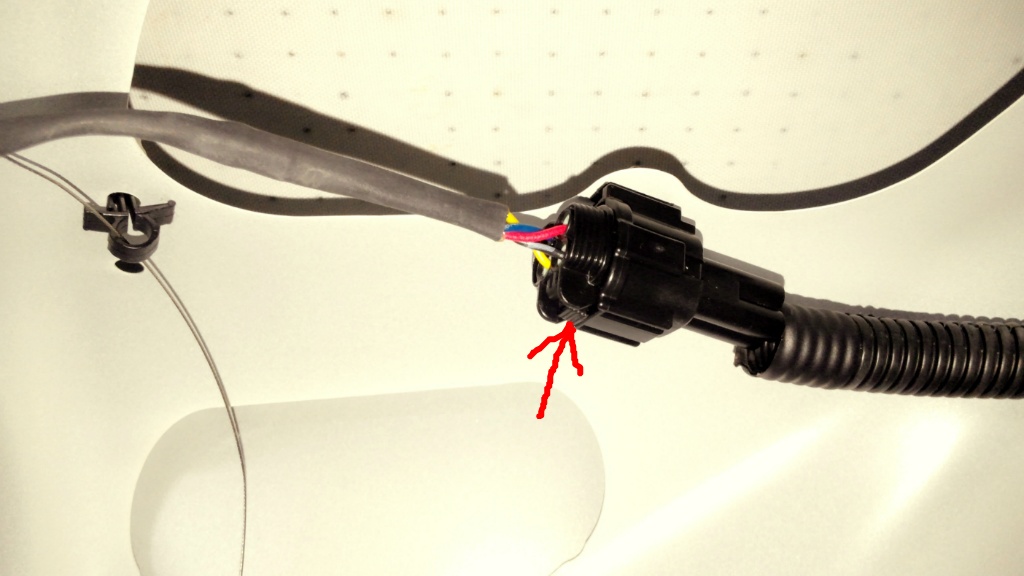

그리고 저 커넥터의 핀을 꾹 누르고 왼쪽으로 당기시면 쏙 빠집니다.

카메라는 안쪽에서 바깥쪽으로 일어내면서 배선도 안에서 바깥쪽으로 빼내시면 됩니다. 남은 구멍은 저렇게나 크답니다. ㅡㅡ

혹 정품카메라를 교체하시지 않고 분해해서 고치거나 렌즈만 닦고싶으시다면,

http://cafe.daum.net/sm7cho/5DhM/3170

이 글을 참고하시면 되겠습니다.

하지만 전 사제 후방카메라를 설치해 봅니다.

3. 배선도의 이해

이 부분이 핵심이 될 듯합니다.

이정보를 검색하느라 일주일 내내 일끝나고 집에오면 컴퓨터에만 매달려있었네요. 결국은 해답을 찾았습니다.

먼저 제차가 SM7 INS-700이 달린 모델이여서 이점 참고하시기 바랍니다.

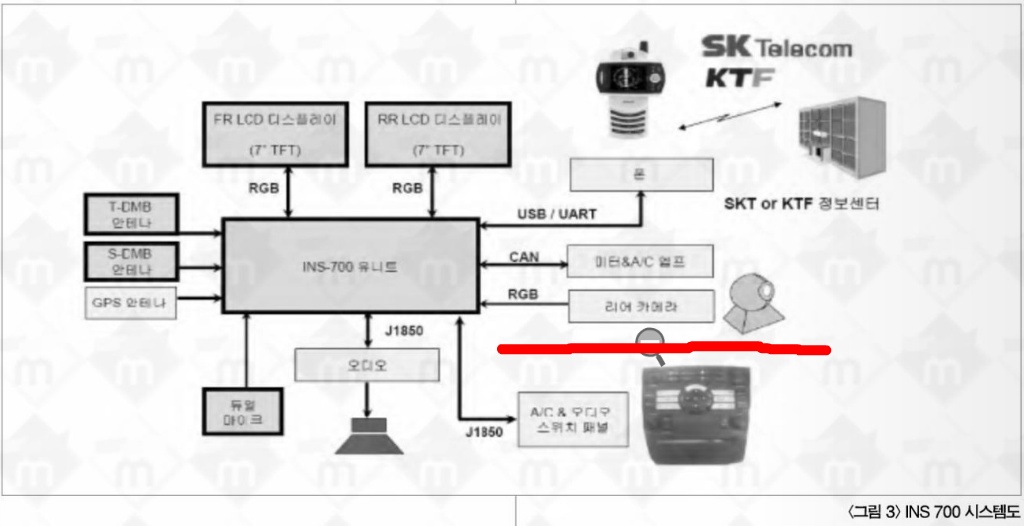

먼저 INS-700 의 개념도(?) 입니다. 후방카메라의 입력선이 INS-700로 들어가네요.

다른 부분들도 참고하실 수 있겠네요.

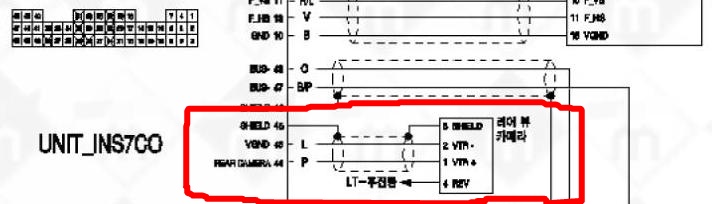

그리고 INS-700 회로도에서 발췌한 후방카메라 배선도 부분입니다.

화질이 좋지 않은점 죄송합니다만... 저도 어쩔 수가 없었습니다. ㅜㅜ

일단 저도 잘은 모르지만 카메라에서 나가는 배선을 보자면(이부분이 중요하겠지요)

3 SHIELD가 접지인 것이고, 2 VTR- 는 영상 -. 1 VTR+는 영상 +겠죠?

4 REV는 후진등 전원입력선 인듯 해석됩니다.

그리고 인스 입력되는 부분을 보면 핀번호는 잘 모르겠지만 확실한건,

후방카메라의 영상 -선이 인스의 L선 즉 파랑선과 만나고

후방카메라의 영상 +선이  인스의 P선 즉 분홍선과 만난다는 점입니다.

이점을 꼭 기억해야합니다.

다시 정리하자면 다음과 같습니다.

INS-700쪽에서 나오는 배선의 위치입니다.

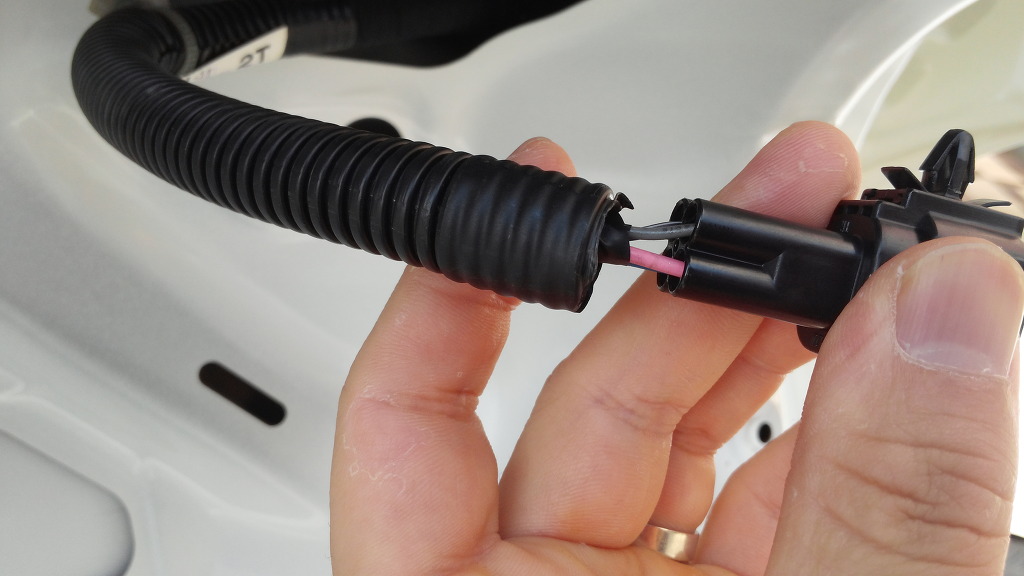

아까 위에서 보셨던 커넥터의 오른쪽 부분을 분리해서 커넥터의 고정핀을 아래로 향하게하고 정면으로 보았을 때의 모습입니다.

상단에 왼쪽에 파랑(VTR-), 오른쪽에 분홍(VTR+) 입니다.

그리고 커넥터 왼쪽 부분은 카메라쪽 배선이지요.

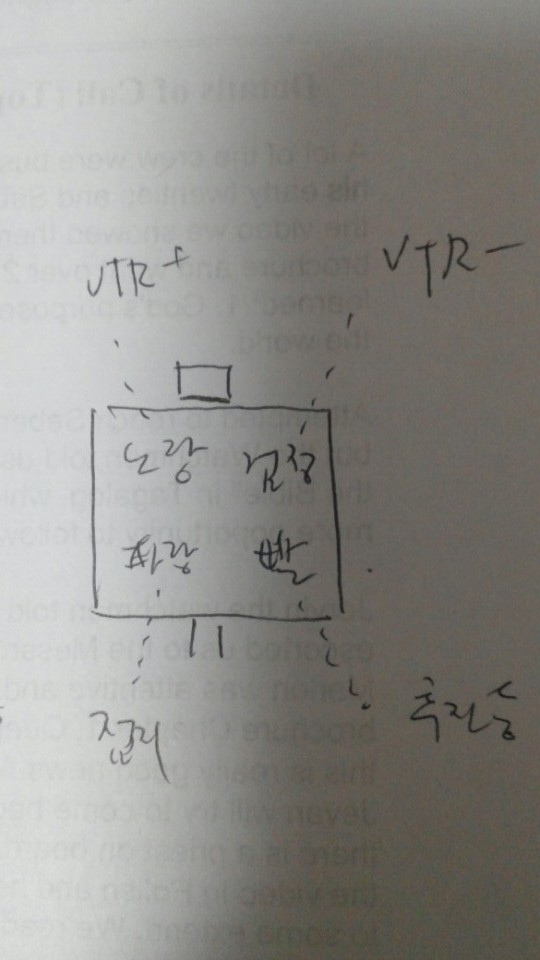

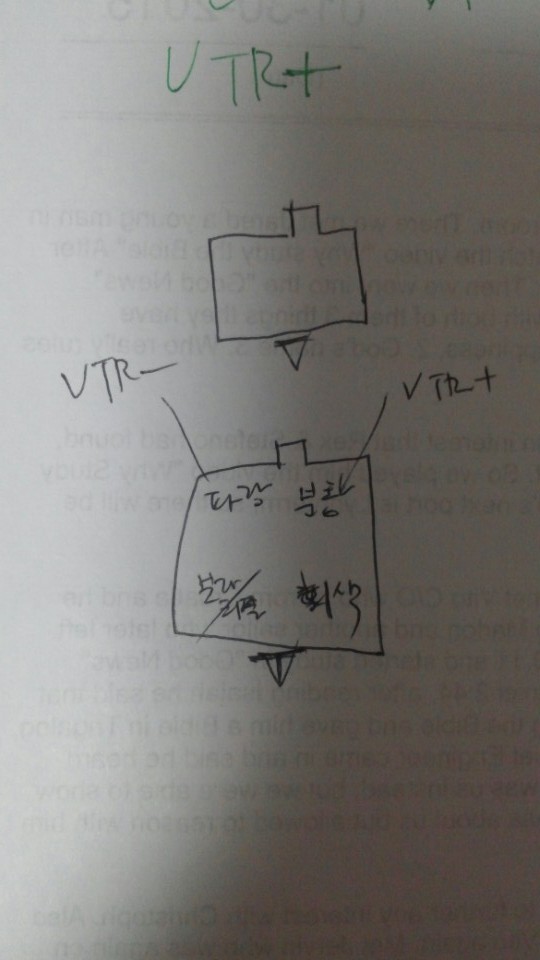

분리해서 정면으로 보면

저렇게 됩니다. 정리는 생략합니다.

죄송합니다. 글씨를 정말 못씁니다 ㅡㅡ 그래도 이해는 하실 겁니다. ㅋ (적어도 알아먹게 갈겨씁니다. ㅋㅋ)

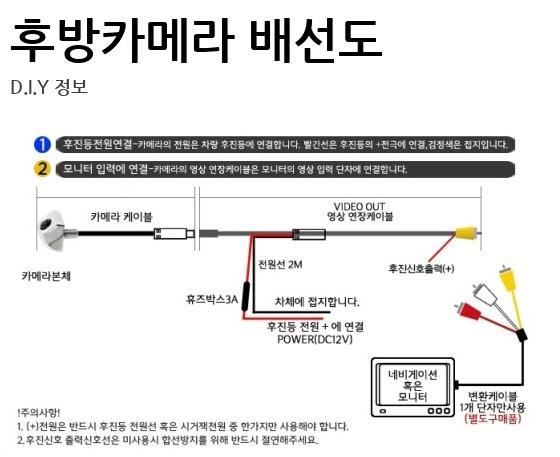

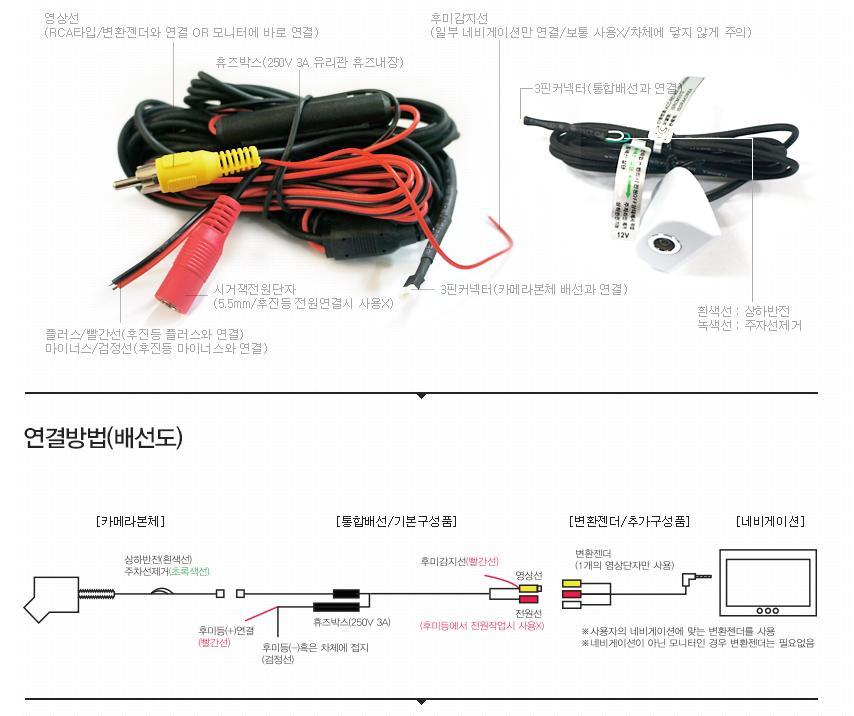

그리고 다음은 제가 구매했던 제품과 동일한 배선의 형태를 가진 타사 제품들의 배선도 2가지 입니다.

회사는 다르지만 똑같은 설명이더군요. 참고하시기 바랍니다. ㅎ

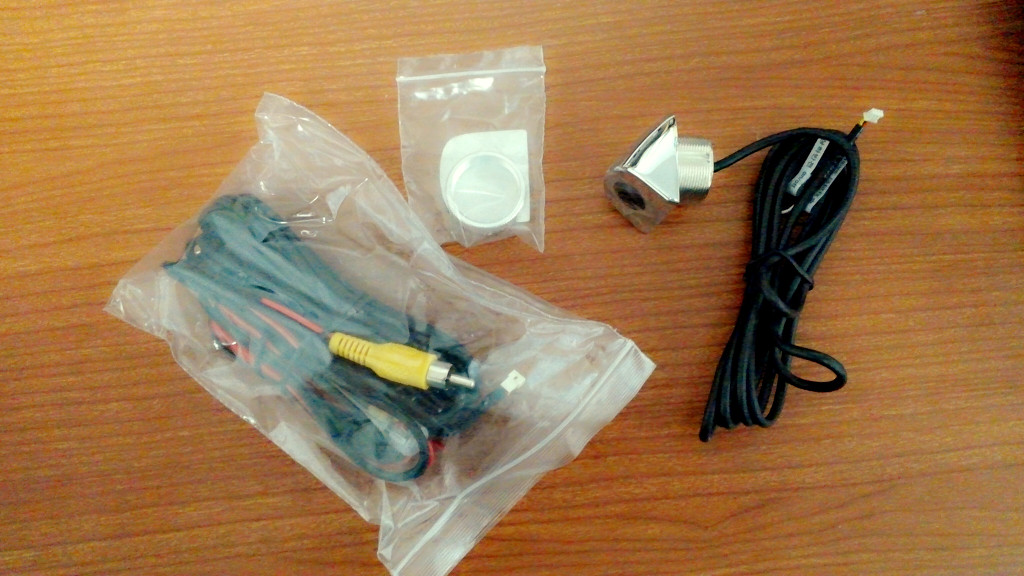

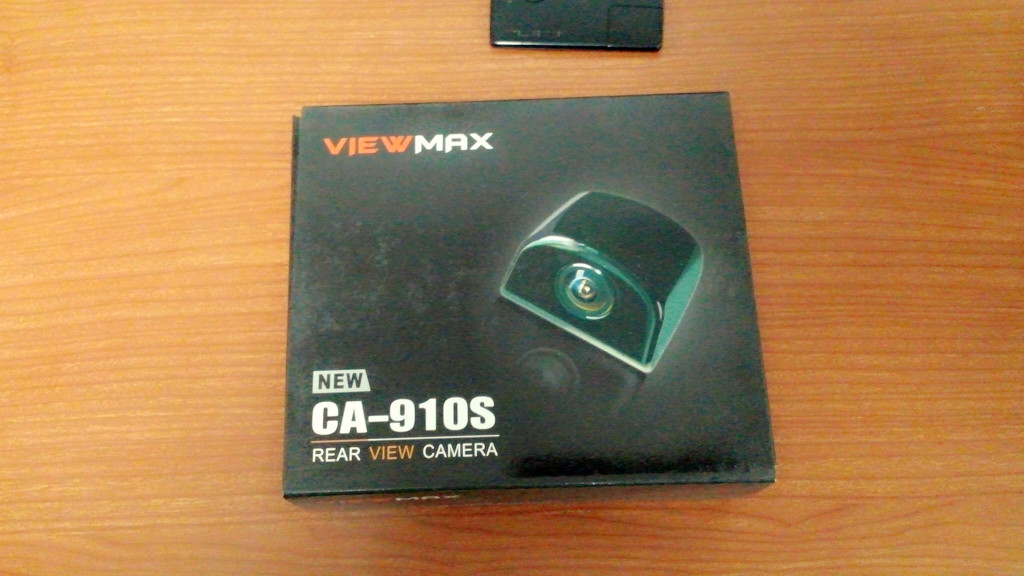

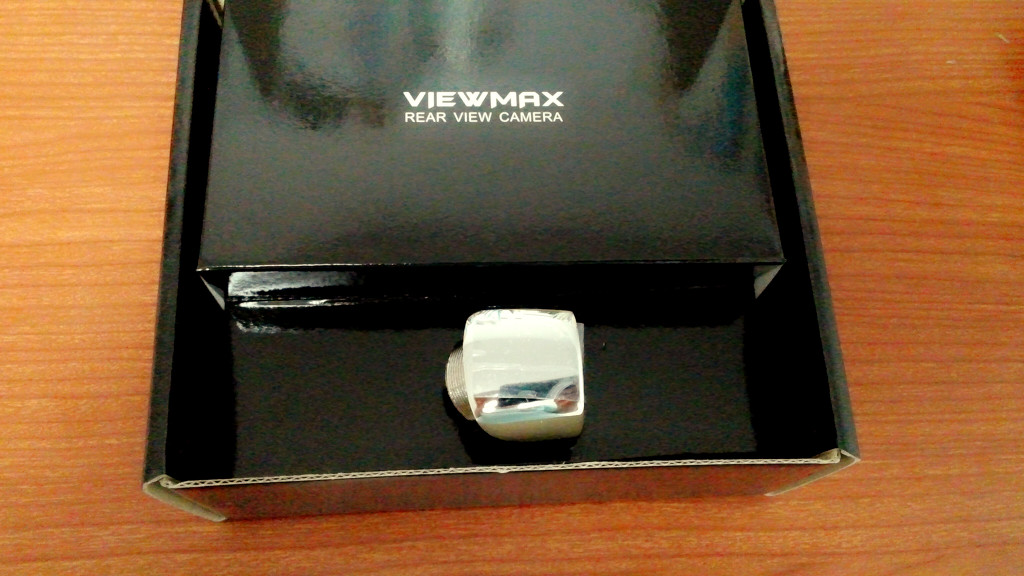

4. 제품 개봉기

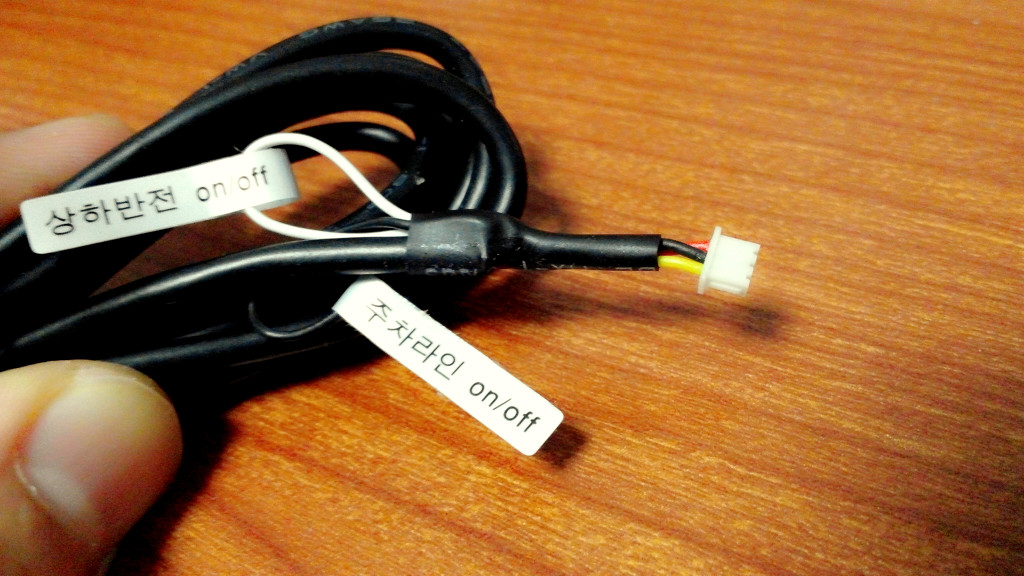

 이부분은 거두절미하고 사진만 쭉 올려드립니다. 그냥 보시면 이해하실겁니다.

비록 이 제품 회사가 망해서 서비스를 기대할 순 없겠지만 ㅡㅜ

위에 나온 타사 배선도를 이미 보셔서 충분히 작업하실 수 있겠다는 확신이 드실겁니다.ㅎ

5. 기존 배선과 사제 카메라의 배선 연결하기

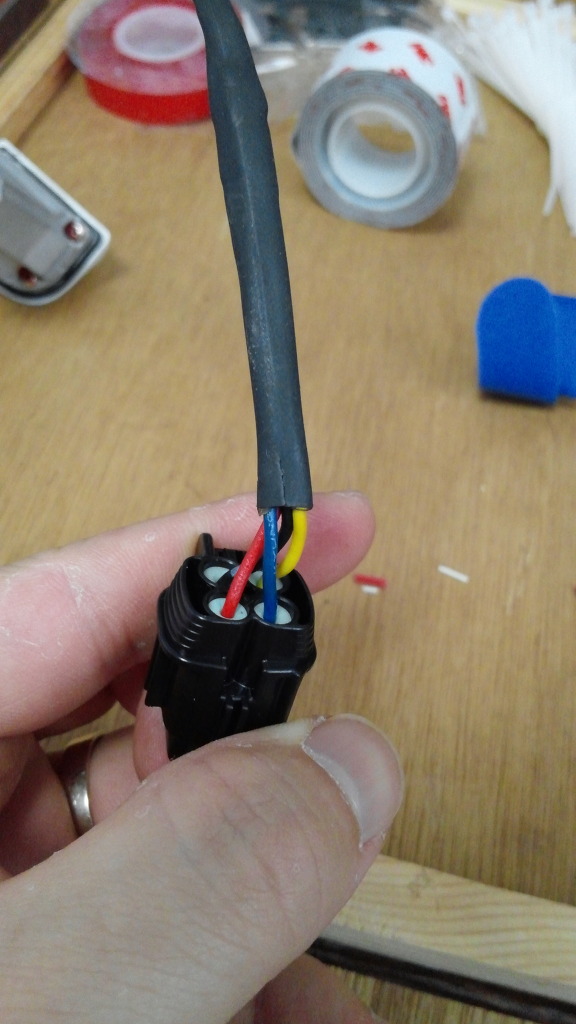

일단 이부분에서 고민에 빠졌습니다. 저 비싼 카메라 배선을 잘라야하나??

네... 잘라야합니다. 과감하게 ㅋ

다른 더 좋은 방법이 있으시다면 다른 회원님들께 공유해주시길 부탁드립니다.

저는 그냥 과감히 잘랐습니다. ㅡㅡ;

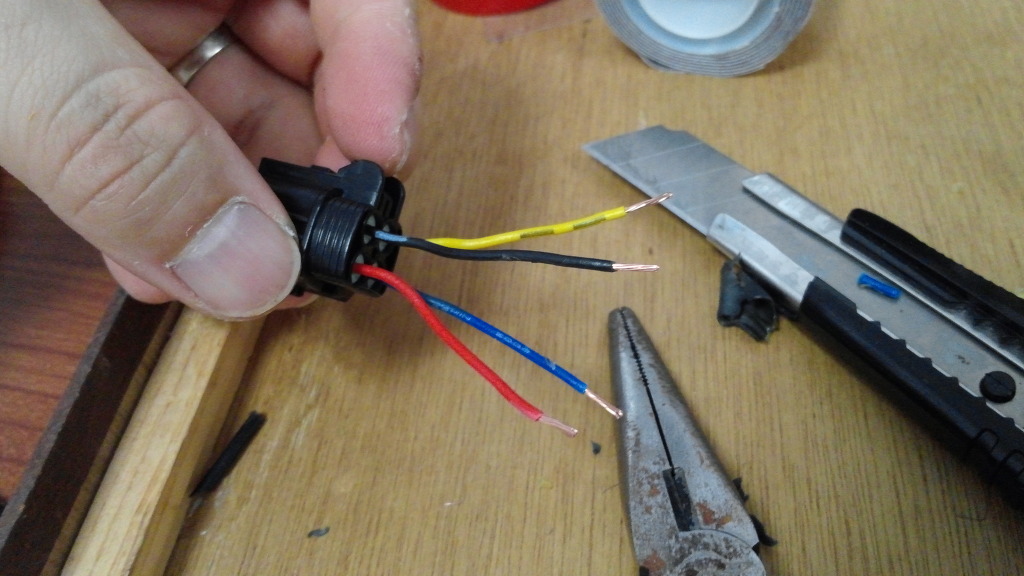

그리고 이렇게 피복을 벗기고,

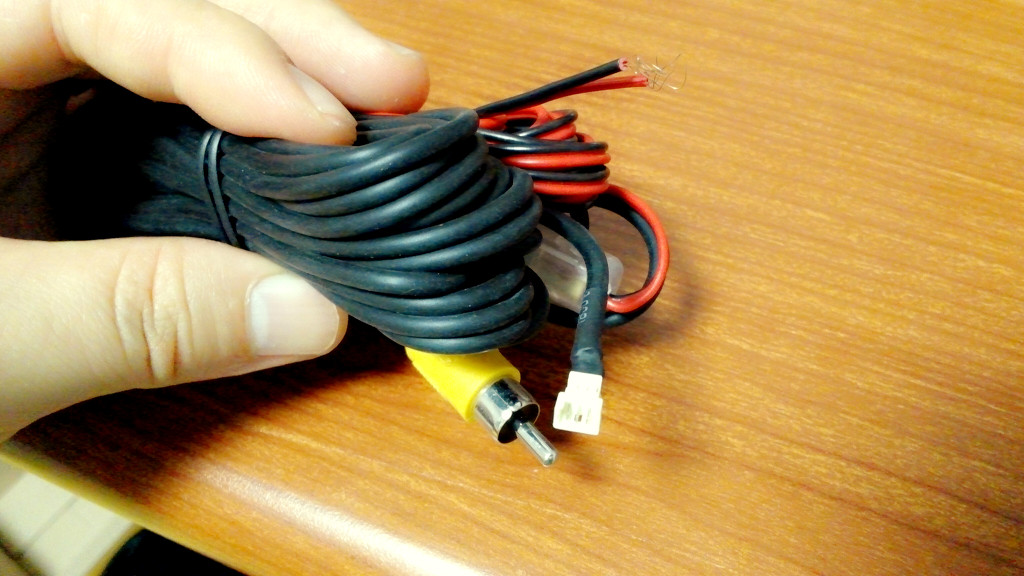

이렇게 사제 카메라쪽 배선도 준비합니다.

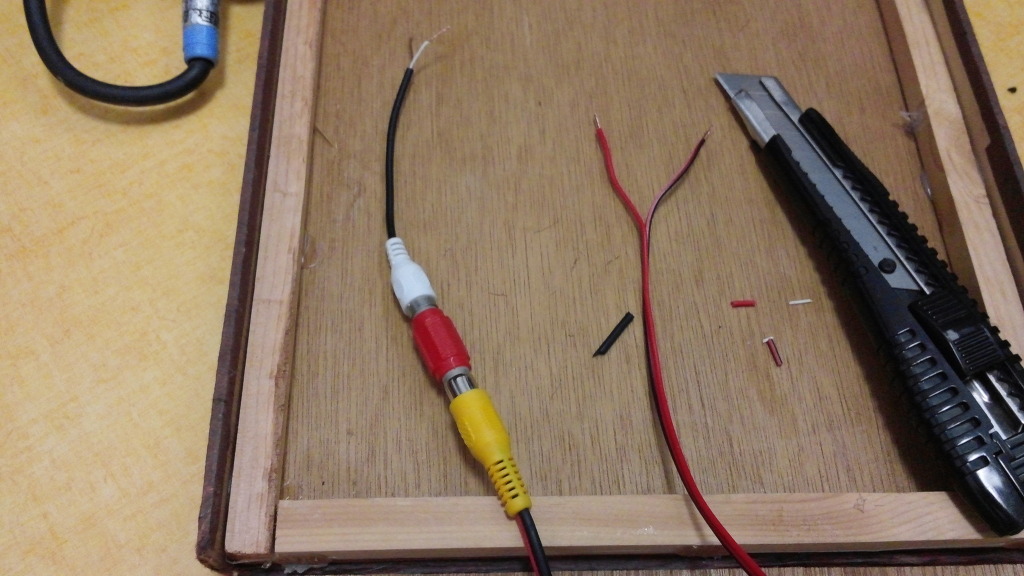

아참 집에 마침 RCA케이블 연결소켓과 여분의 RCA케이블이 있어서 혹시나하고 저렇게 연결했습니다.

여기서 혹시나는, 실패했을경우 다시방까지 끌고갈 것을 대비해서 일단 RCA커넥터 머리부분을 살리고자 했습니다.ㅎ

그냥 자르셔서 배선 정리하셔도 될 듯합니다.

자!

여기서 다시 설명드립니다.

순정 카메라 배선의             --->     사제 카메라의

파랑은 접지이므로                          검정선과 연결합니다.

빨강은 후진등전원선이므로             빨강선과 연결합니다.

노랑은 VTR+ 이므로                        RCA케이블의 중심선과 연결합니다.

검정은 VTR- 이므로                        RCA케이블의 바깥쪽과 연결합니다.

RCA케이블은 잘라보시면 중심에 피복된 선이 하나 있고 그 주위로 구리선들이 둘려있습니다.

중심을 +  둘레선들을 -로 생각합니다.

저는 배선 연결을 납땝으로 인두질하여 절연테이프마감했습니다.

접촉불량을 최대한 피하기 위해서입니다. ㅎ

6. 사제 후방카메라 조립하기

이제 커넥터에 연결작업한 사제 후방카메라를 들고 차로 갑니다.

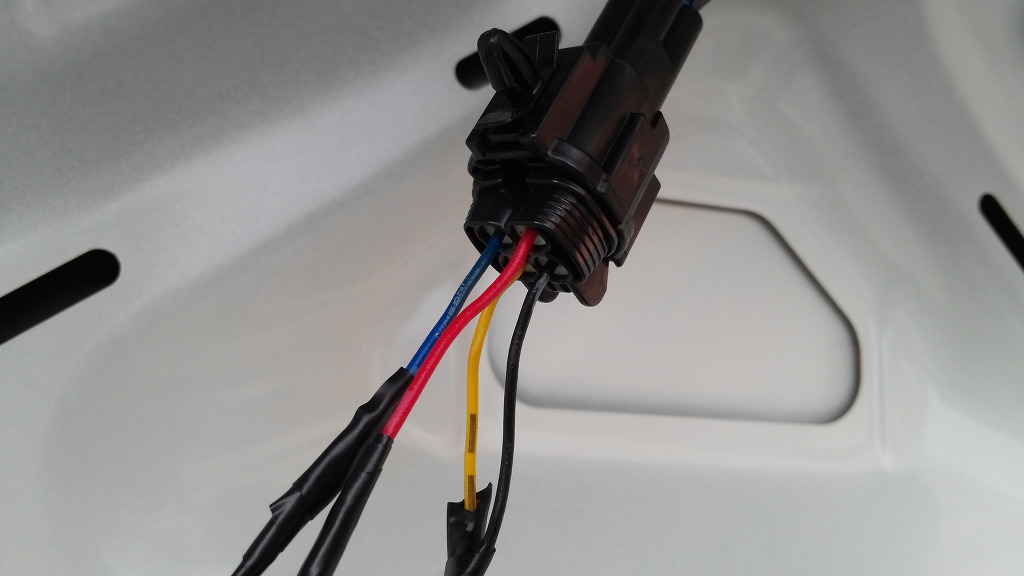

트렁크를 열고 커넥터를 연결합니다.

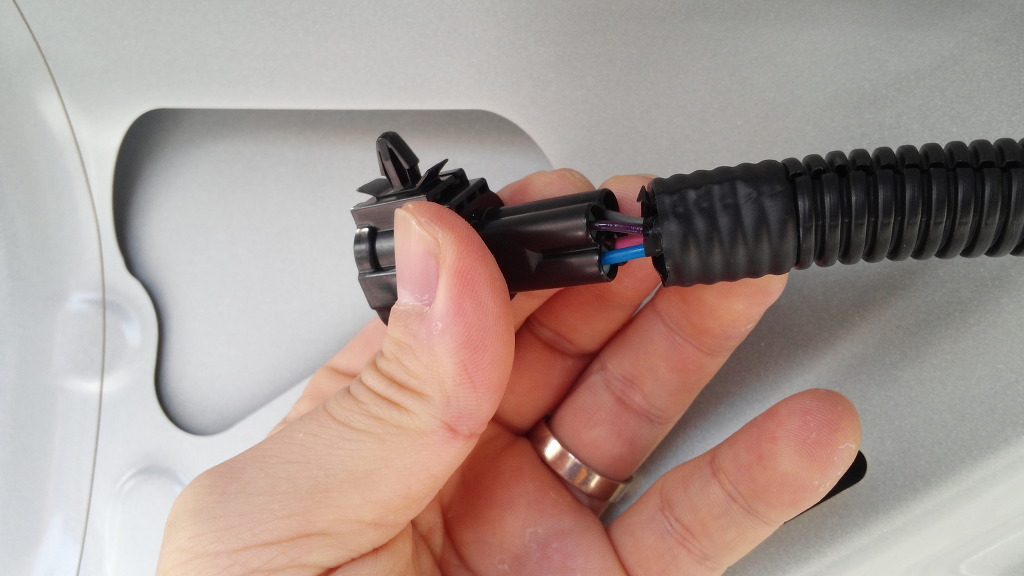

맞게했는지 확인을 하시도록 사진 3장 올립니다. (커넥터 고정핀위치를 잘 보시고 확인해 주세요)

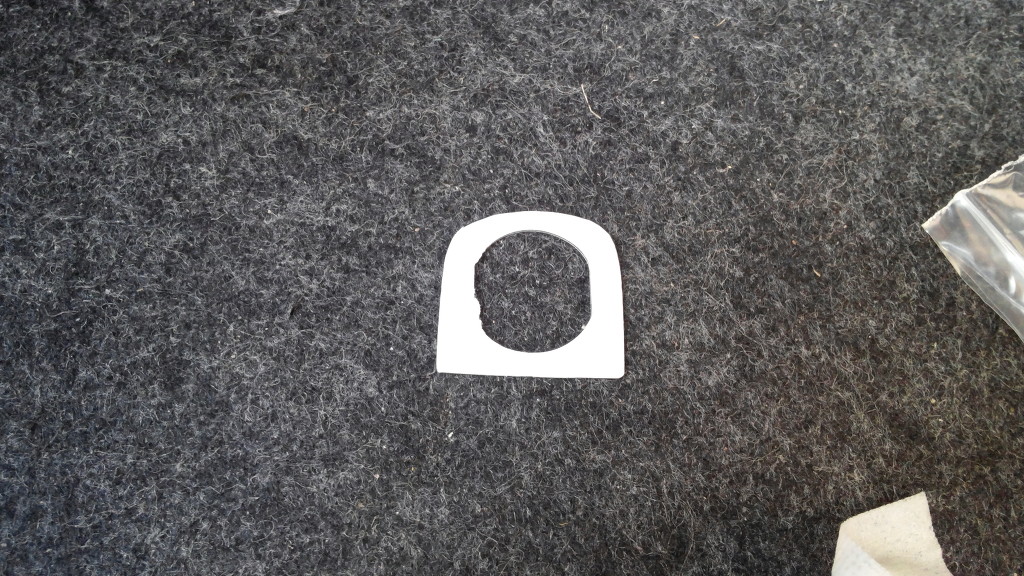

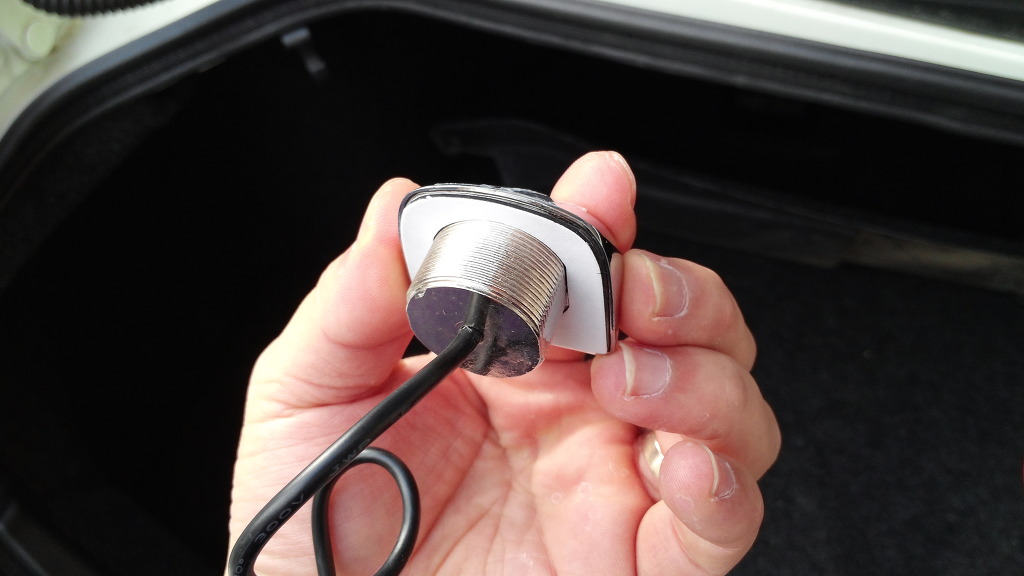

 그리고 이녀석은 방수를 위한 양면 접착제입니다. 솔직히 접착력은 좀 떨어지네요... 그래도 뒤에서 볼팅으로 조이는 방식이라 그냥 조립했습니다. (귀차니즘 발동...ㅋ)

이렇게 먼저 붙이고 나서 종이를 떼고 트렁크 구멍의 바깥쪽에서 안쪽으로

배선부터 밀어넣고 카메라를 끼우고 위치를 대량 잡아 붙입니다.

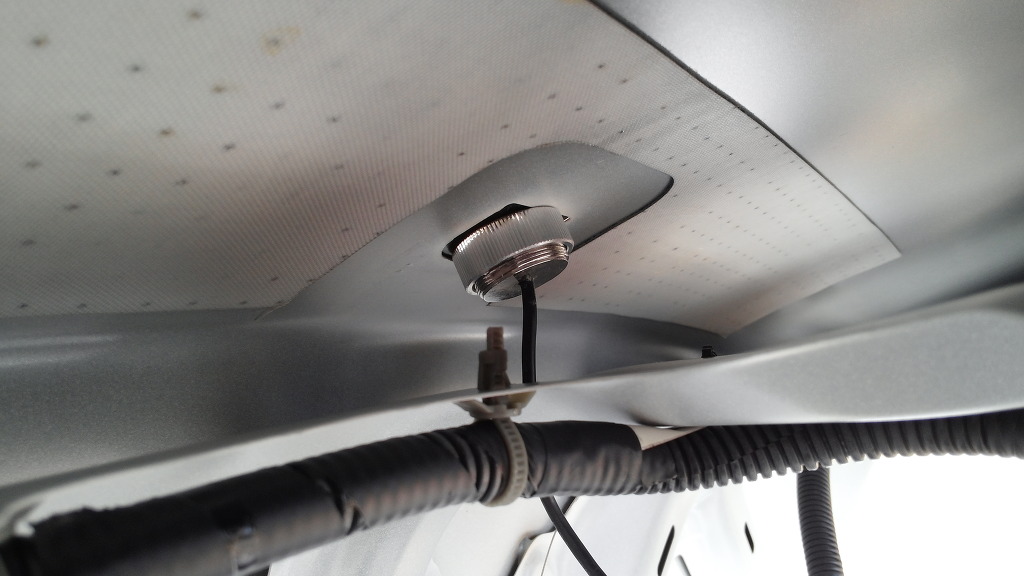

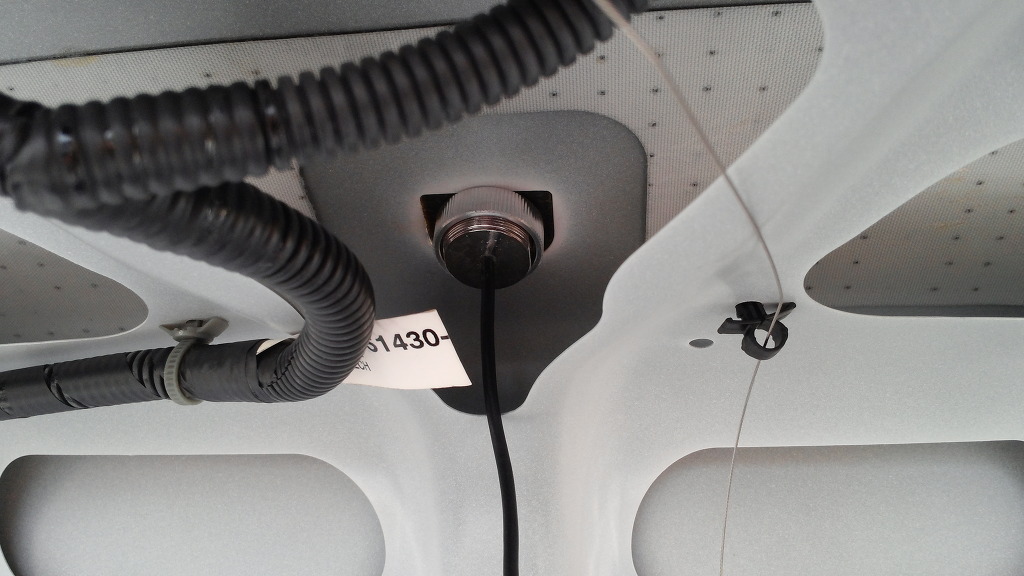

그리고 위의 볼트(?)를 꽉 조여서 튼튼히 고정해 줍니다.

(자세히 보시면 바깥쪽에서 들어오는 빛이 보입니다. 분명 틈이 약간 생기는듯합니다. 염려되신다면 다음의 글을 참고하셔서 방수 작업하시면 될듯합니다.)

 http://cafe.daum.net/sm7cho/ChJg/6153

사진풍경님 또 한번 감사합니다. ^^

님같은 능력자님들 덕분에 저같은 맹인도 DIY를 하게 됩니다. ㅎ

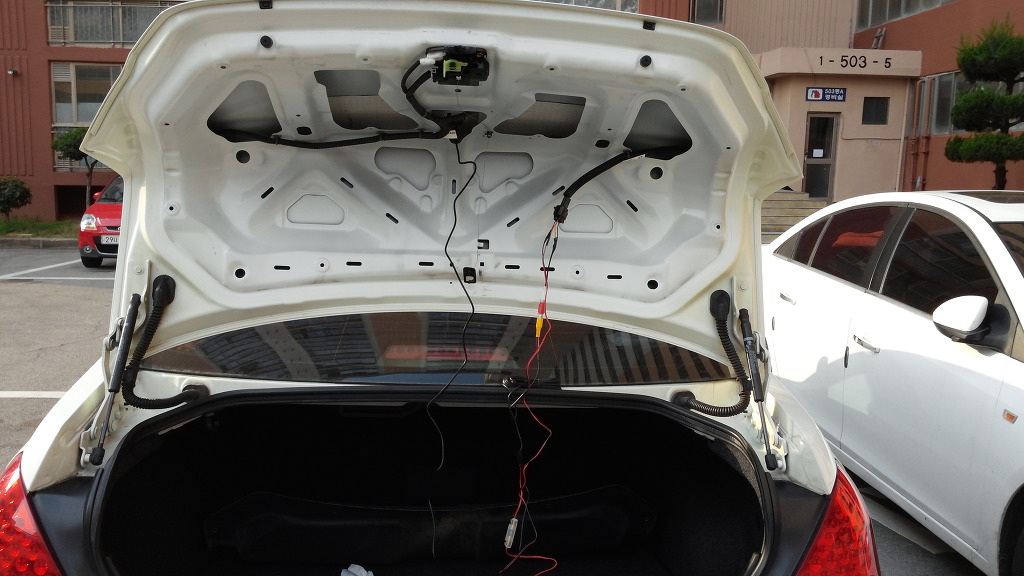

그리고 저 긴 배선들을 잘 정리해서 고정시켜 주세요. ㅎ

안쪽 탈거했던 커버의 조립은 역순으로 하시면 되겠습니다. 문 여는 손잡이 안쪽 +나사 꼭 챙기시구요!!ㅎ

그리고 완성된 모습입니다. ㅎ

두서업고 글재주없는 긴글 끝까지 봐주셔서 감사합니다.

중간중간 틀린부분 있으시면 말씀해주시면 수정하겠습니다.

링크글들처럼 회원분들의 정성어린 게시글들이 저에게 큰 정보와 힘이 되었습니다.

다시한번 감사드립니다.

그리고 이 글도 많은분들에게 도움이 되시기를 바랍니다. ㅎ
