배치 다이어그램 |
프로젝트 명 : 하늘공원 | ||
|
시스템 명 : 웹접근성평가프로그램 | |||
|
단계명 : 아키텍처 |
활동 명 : 아키텍처 |
작업 명 : 배치다이어그램 | |
|
작성자 : 주은호 |
작성일 : 2010-10-21 |
문서번호 : 20101025-A-03 | |

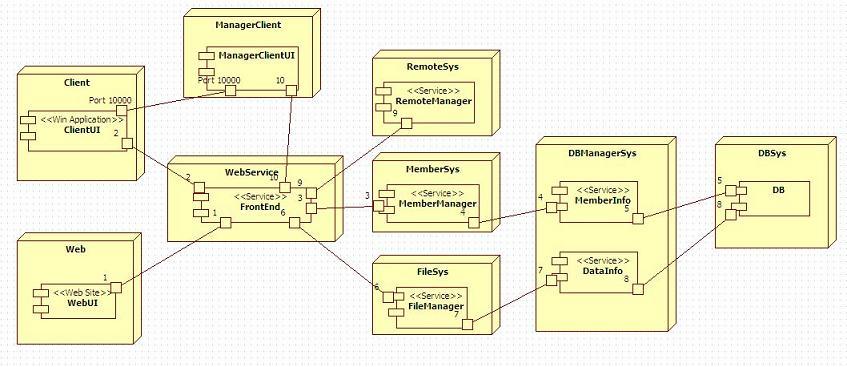

1. 배치 다이어그램
2. 배치 다이어그램 설명
2.1 포트
|
포트번호 |
설명 |
|
10000 |
사용자 Client와 ManagerClient의 원격제어 포트 |
2.2 커넥터
|
커넥터 |
설명 |
|
1 |
WebSite와 FrontEnd사이의 통신 담당 |
|
2 |
사용자 Client와 FrontEnd사이의 통신 담당 |
|
3 |
FrontEnd와 MemberManager사이의 통신 담당 |
|
4 |
MemberManager와 MemberInfo사이의 통신 담당 |
|
5 |
MemberInfo와 DB사이의 통신 담당 |
|
6 |
FrontEnd와 FileManager사이의 통신 담당 |
|
7 |
FileManager와 DataInfo사이의 통신 담당 |
|
8 |
DataInfo와 DB사이의 통신 담당 |
|
9 |
FrontEnd와 RemoteManager사이의 통신 담당 |
|
10 |
FrontEnd와 ManagerClient사이의 통신 담당 |
