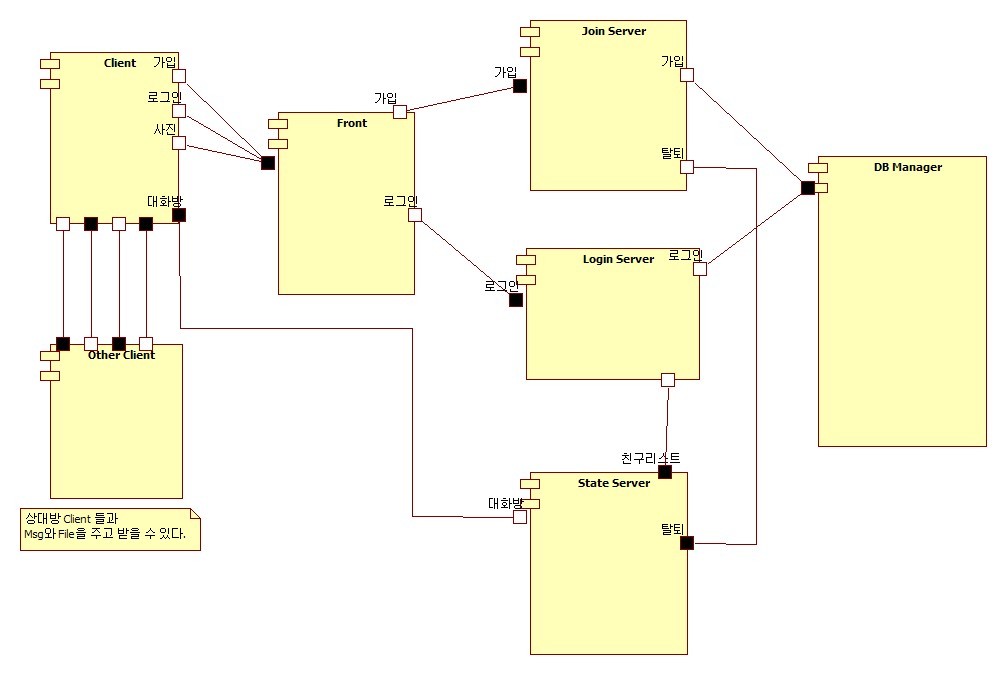

Component Diagram 프로젝트 명 : 비트 톡 (1조) 작성일 : 2012-01-17 작업 명 : 아키텍쳐 개발 도구 : StarUML 조장 : 박종기 조원 : 박기현 백 용 시종진 Component 다이어그램 일련 번호 채널명 채널소유자 채널사용자 설명 1 Reg Client Front USER의 회원 가입 요청 2 Log Client Front USER의 로그인 요청 3 FChat Front Client 로그인 된 회원들 목록 전송 4 Pic Client Front USER의 사진 등록 요청 5 Msg 수신 Client 송신 Client 다른 Client에게 숏 메시지 전송 6 File 수신 Client 송신 Client 다른 Client에게 파일 전송 7 FReg Front Join Server 서버에게 회원 가입 요청 8 FPic Front Join Server 서버에게 사진 저장 요청 9 FLog Front Login Server 서버에게 로그인 요청 10 SChat State Server Front Login된 회원 목록 Front로 전송 11 JReg Join Server DB Manager 가입 정보 DB 매니저에게 전송 14 JPic Join Server DB Manager 사진 정보를 DB매니저에게 전송 15 LLog Login Server DB Manager 로그인 정보를 DB 매니저에게 전송 16 DChat DB Manage State Server 로그인 중인 회원들을 서버에 전송
일 시 2012.01.17(화) 20:00~20:30 회의장소 선문대학교 원화관 504호 참석자 (4명) 소 속 직 책 이 름 컴퓨터공학부 조 장 박종기 컴퓨터공학부 조 원 박기현 컴퓨터공학부 조 원 백 용 컴퓨터공학부 조 원 시종진 회 의 내 용 <수정 사항> 1. 회원 탈퇴는 Join 서버에서 관리하도록 수정.
12.01.17.1조 컴포넌트다이어그램(5차).docx
