문 서 번 호 |
2012 – BITDISK - 15 |
|
보 존 기 간 |
영구보존 |
|
보 고 일 자 |
2012.01.18 |
|
BITDISK Sequence Diagram |
|
|
2조
김용운, 노호진, 박종환, 장경순, 허 정
|
시퀀스 다이어그램 |
프로젝트명 |
BIT DISK |
||||||||||||||||||||||||
|
시스템명 |
BIT DISK |
|||||||||||||||||||||||||
|
단계명 |
시퀀스 다이어그램 |
활동명 |
아키텍쳐 |
작업명 |
시퀀스 다이어그램 |
|||||||||||||||||||||
|
작성자 |
장경순 |
작성일 |
2012-01-18 |
문서번호 |
2012 - BITDISK - 15 |
|||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|

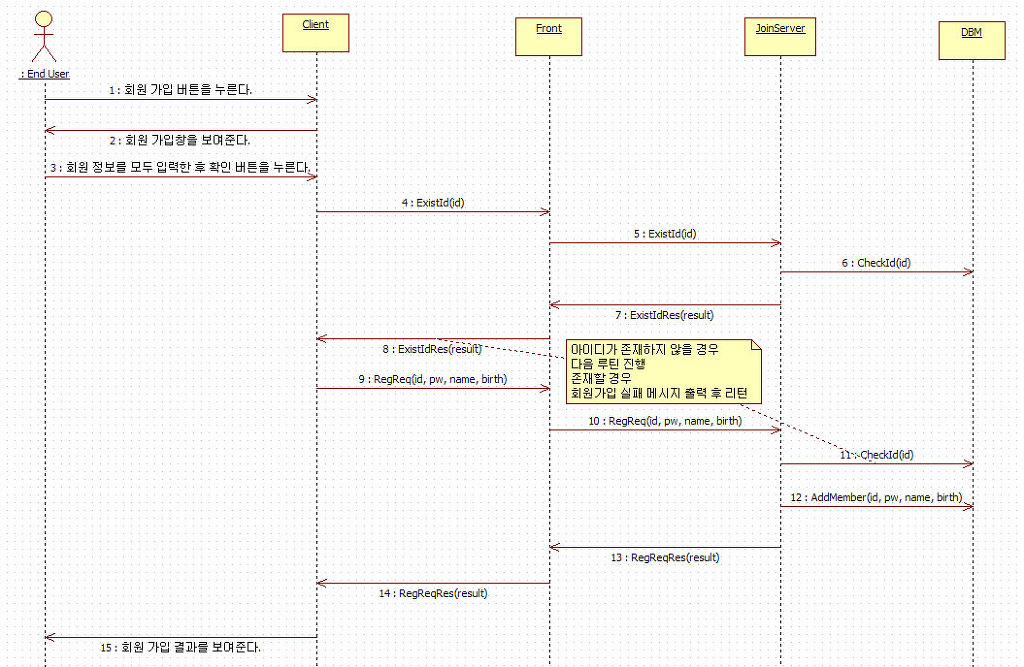

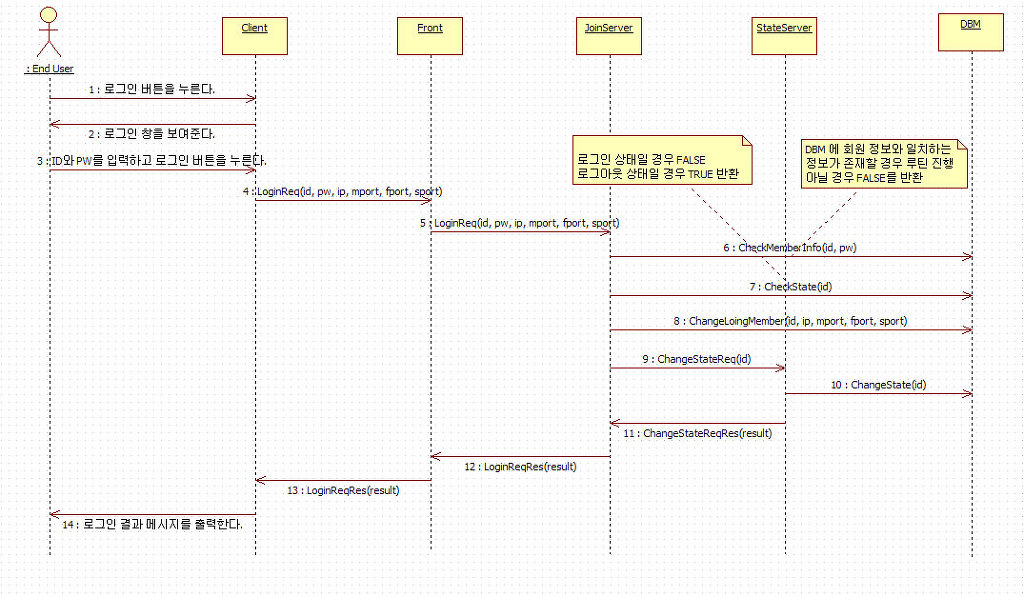

ID |
SQ002 |
시퀀스 다이어그램명 |
로그인 |
|
작성자 |
장경순 |
수정일 |
2012-01-18 |
|
설명 |
ID와 PW를 입력하여 로그인을 한다. |
||
|
선행조건 |
회원 등록이 되어 있는 상태 |
||
|
|
|||
|

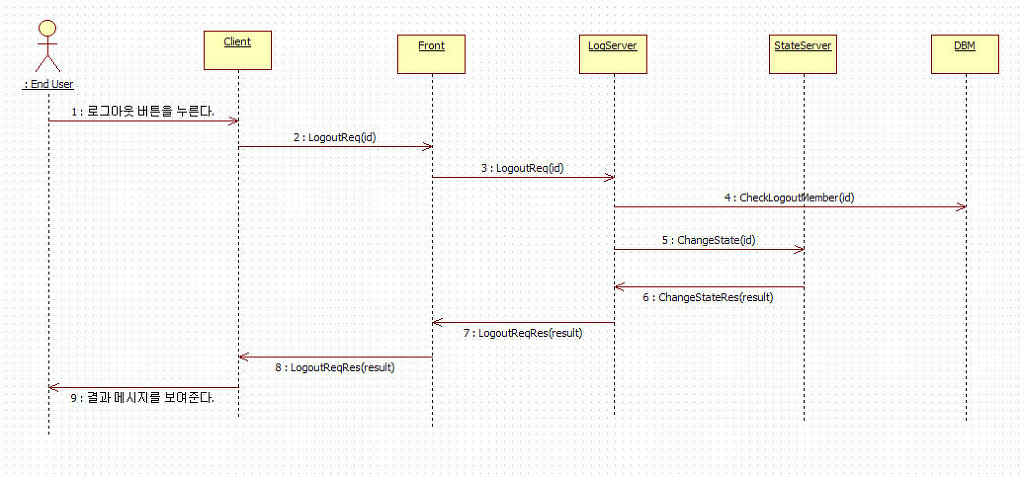

ID |
SQ003 |
시퀀스 다이어그램명 |
로그아웃 |
|
작성자 |
장경순 |
수정일 |
2012-01-18 |
|
설명 |
로그아웃 한다. |
||
|
선행조건 |
로그인이 되어 있는 상태 |
||
|
|
|||
|
ID |
SQ004 |
시퀀스 다이어그램명 |
친구추가 |
|
작성자 |
장경순 |
수정일 |
2012-01-18 |
|
설명 |
아이디를 입력하여 친구를 추가한다. |
||
|
선행조건 |
로그인이 되어 있는 상태 / 입력한 아이디의 친구가 가입되어 있는 상태 |
||
|
|
|||
|

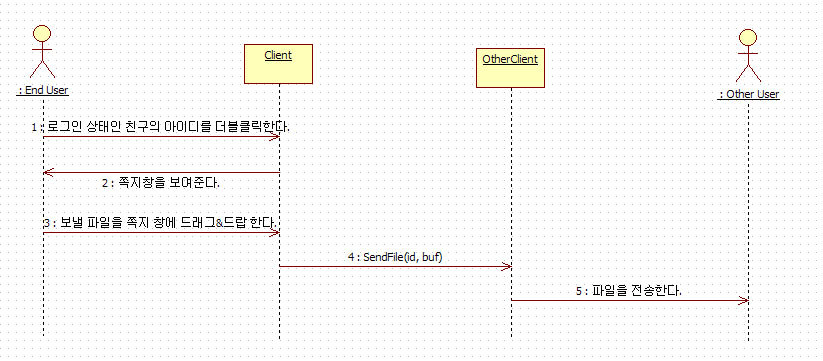

ID |
SQ005 |
시퀀스 다이어그램명 |
파일 보내기 |
|||
|
작성자 |
장경순 |
수정일 |
2012-01-17 |
|||
|
설명 |
친구 목록의 친구를 선택하여 파일을 보낸다. |
|||||
|
선행조건 |
로그인 되어 있는 상태 |
|||||
|
|
||||||
|

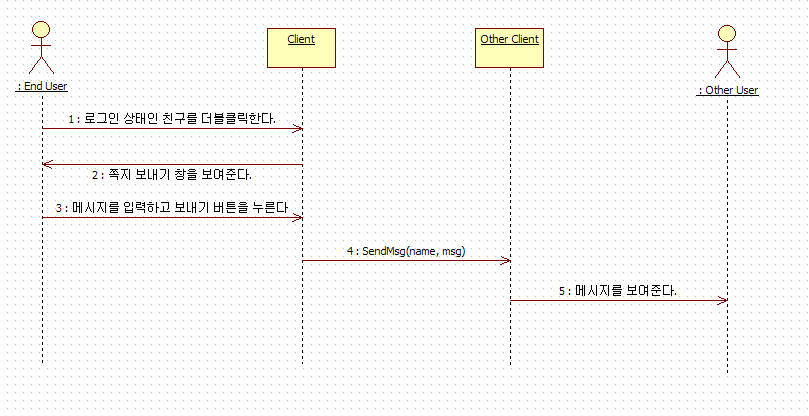

ID |
SQ006 |
시퀀스 다이어그램명 |
쪽지 보내기 |
|
작성자 |
장경순 |
수정일 |
2012-01-18 |
|
설명 |
친구 목록의 친구를 선택하여 쪽지를 보낸다. |
||
|
선행조건 |
로그인이 되어 있는 상태 |
||
|
|
|||
|

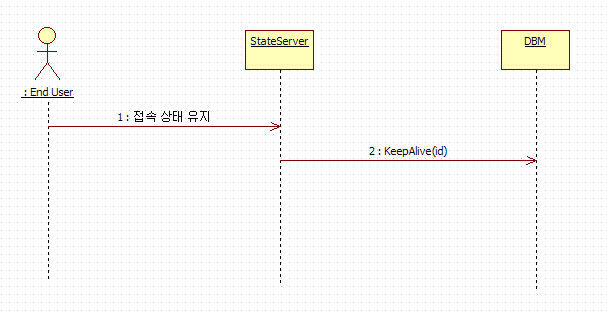

ID |
SQ007 |
시퀀스 다이어그램명 |
Keep Alive |
|
작성자 |
장경순 |
수정일 |
2012-01-17 |
|
설명 |
로그인 상태가 유지되고 있는지 확인한다. |
||
|
선행조건 |
로그인 되어 있는 상태 |
||
|
|
|||
|

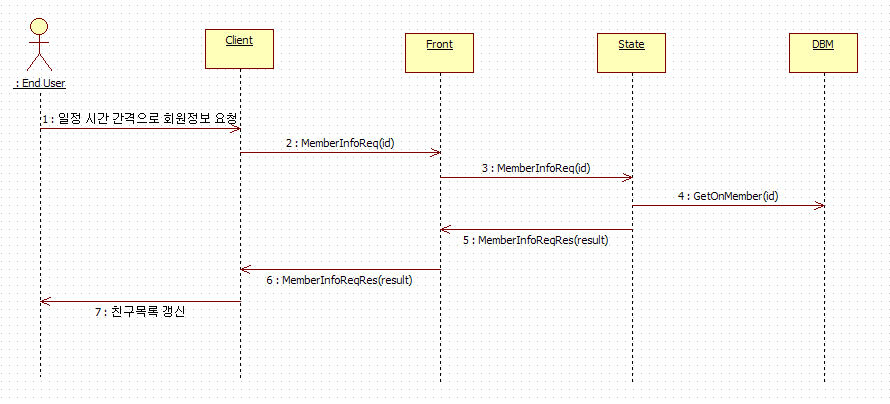

ID |
SQ008 |
시퀀스 다이어그램명 |
회원정보 얻어오기 |
|
작성자 |
장경순 |
수정일 |
2012-01-18 |
|
설명 |
로그인 중인 친구목록을 갱신한다. |
||
|
선행조건 |
로그인 되어 있는 상태 |
||
|
|
|||
