과제-바코드 생성과 인식

작성자한창호|작성시간15.04.07|조회수3,848 목록 댓글 0

바코드 생성과 인식 프로그램을 만들어보자.

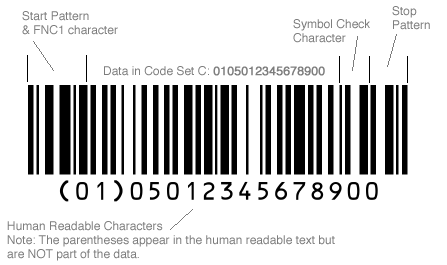

1. 바코드 생성

시작 부호	LG 코드	중간부호	R 코드 (6번째 check digit)	끝 부호
101	6자리 x 7비트	01010	6자리 x 7비트	101
긴 세로선	아래 숫자 표시	긴 세로선	아래 숫자 표시	긴 세로선

- Check Digit 계산공식

https://mathspig.wordpress.com/tag/how-to-calculate-the-check-digit-on-a-barcode/

CheckDig = (10 - [ (3* 홀수번째합 + 짝수번째합) % 10 ] ) %10

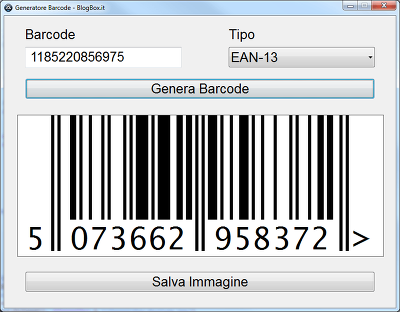

- 바코드 생성기 Program 종류

http://www.barcodefor.us/barcode-generator/korean/barcode-label-maker-software.html

- 바코드 생성 사이트

http://www.terryburton.co.uk/barcodewriter/generator/

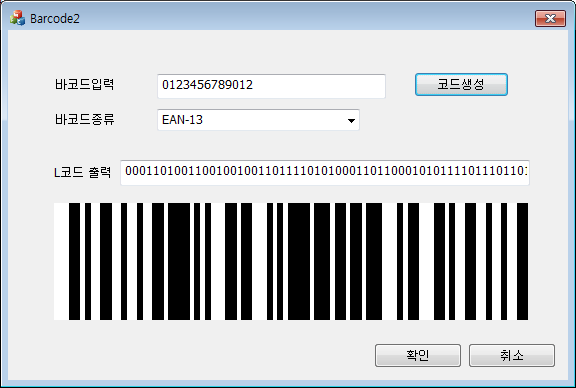

생성 프로그램 예제

- Combo Box에서 코드를 선택하고,

- Edit 박스에서 만들 데이터를 입력받아 코드를 생성한다.

- 생성된 코드는 bmp파일로 저장한다.

- 다음 소스는 완성된 소스가 아니다. 다만 약간의 방법론 들을 적어 놓았기에 참고하여 EAN-13코드와 ISBN 코드를 생성할 수 있는 프로그램을 직접 만들어 본다.

// "코드생성" 버튼을 눌렀을 때의 처리 함수이다.

void CBarcode2Dlg::OnBnClickedButton1()
{

UpdateData(TRUE);
AfxMessageBox(m_CodeStr);
int sel = m_CbList.GetCurSel(); // 콤보박스: 0: EAN-13, 1: ISBN, 2: UPS 선택
if (sel == 0) {
// 코드를 화면에 출력
CString digCode = GenBarCode_EAN13(m_CodeStr);
UpdateData(FALSE);
// 화면그리기
drawBarcode(digCode);
}
}

// EAN-13 코드 중 L코드로 생성하는 테스트 함수이다.

char *LCode[10] = {
"0001101", "0011001", "0010011", "0111101", "0100011",
"0110001", "0101111", "0111011", "0110111", "0001011" };

CString CBarcode2Dlg::GenBarCode_EAN13(CString str)
{
CString encode;

for (int i = 0; i < str.GetLength(); i++) {
encode += LCode[str[i] - '0'];
}
return encode;
}

// 바코드를 테스트로 그리는 함수이다. 바코드의 간격을 자동 계산한다.

void CBarcode2Dlg::drawBarcode(CString code)
{
CDC* pDC = m_View.GetDC();
CRect rect;
int len = code.GetLength(); // 총 코드 수
m_View.GetClientRect(&rect);
pDC->FillSolidRect(rect, RGB(255, 255, 255)); // 배경 지우기
float gap = (float)(rect.right-rect.left)/(len);
for (int i = 0; i <len; i++) {
if (code[i] == '1')
pDC->FillSolidRect( rect.left + (int)((float)i * gap), rect.top, gap+1, rect.Height(), RGB(0, 0, 0));
}
}

2. 바코드 인식

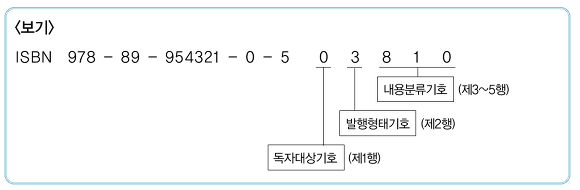

- EAN-13 코드 / ISBN 코드

- bmp 파일로 읽어 바코드를 인식한다. (테스트 10개 이상)

- web Cam 영상으로 읽어 바코드를 인식한다.

* 알고리즘 구현 방법

- 노이즈 제거 (Median 필터, 평균 이동 필터 등)

- 허프변환으로 직선의 각도를 알아낸다. (고속처리를 위해 몇개의 점을 획득하고 직선의 방정식으로 각도를 추출한다.)

- 영상 회전

- 세로축 중심 위치를 알아낸다.

- 바 두께를 알아낸다. (x축으로 스캔하여 시작과 끝부분 위치를 개수로 나눈다.)

- 코드화 한다. (10101.... 00101)

3. 평가방법
