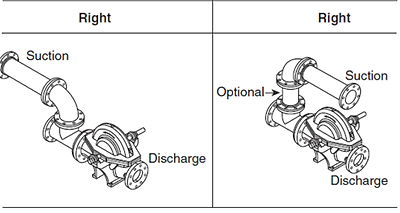

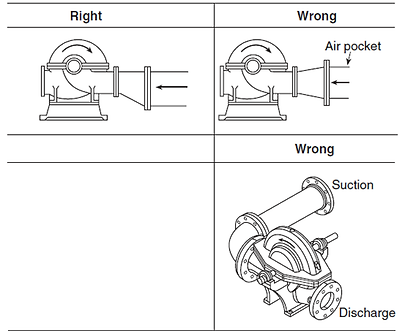

펌프의 흡입측 배관은 유체흐름에 영향을 주지 않도록 흡입측 배관 구경의 10배 이상의 직관을 확보하고 편심레듀셔를 사용하여야 합니다.

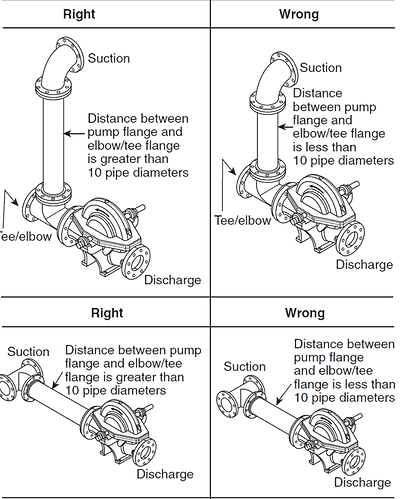

흡입측 배관의 저항이 클 경우에는 케비테이션의 발생으로 운전시 진동이 커져 펌프의 성능에 나쁜 영향을 주게 됩니다.따라서 펌프 흡입측에 연결되는 관부속간의 거리는, 관경의 최소 10배 이상은 이격되어야 하며, 와류와 공동현상으로 인한 펌프 흡입성능 저하를 막기위해 편심레듀셔를 설치하여야 한다.

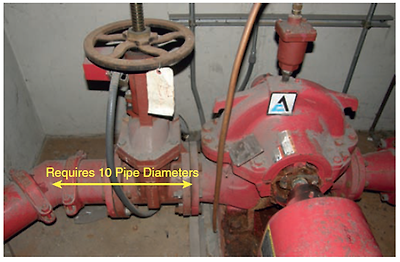

사진은 펌프흡입측 배관길이가 구경의 10배 기준에 미치지 못한 사례입니다.
