실린더게이지 (cylinder gauge) 사용방법
다이얼게이지와 함께 조립하여 깊이가 있는 내경을 정밀하게 측정하는것이 가능합니다.
측정물체의 내경에 맞춰서 정밀도를 셋팅합니다.
실린더 게이지는 다이얼게이지와 결합하여 사용하는것으로, 실린더 보어등의 깊이가 있는 내경을 정밀하게 측정하는것이 가능한 측정기 입니다.

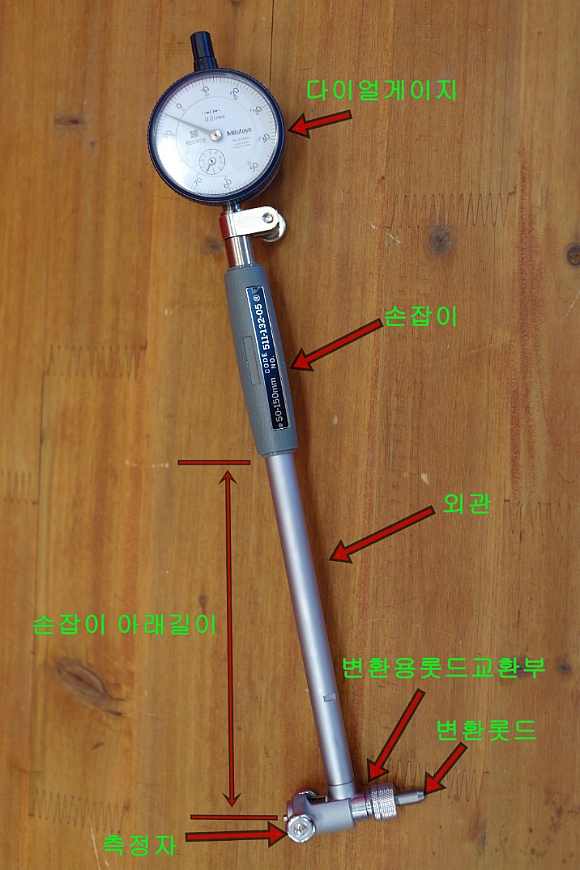

하단부의 좌우에 신축하는 측정자의 움직임을 전도자를 경유하여 다이얼게이지의 눌러 올리는 구조로 되어잇으며 측정부의 사이즈는 수종류의 교환식 롯드와 보조 와셔에 의한 조정식으로 되어 있습니다.
이 때문에 측정물 내경의 사이즈에 맞춰서 조정할 필요가 있습니다.
사용방법은 아래의 사진과같이 설명해드리겟습니다.
그리고 측정치가 요구되는 방법을 먼저 설명하겠습니다.
기준경을 53mm라고 가정해서 게이지의 바늘이 0점 보다 시계방향으로 0.04mm위치에 있다고 하면, 이경우 내경은 0점 (53.00mm) 보다 0.04mm 좁은것으로 표시되므로 53.00-0.04=52.96 이 성립됩니다.
바늘이 반시계 방향으로 0.04mm 간다면 53.00mm에 0.04mm를 더해서 53.04mm 가 되는것입니다.

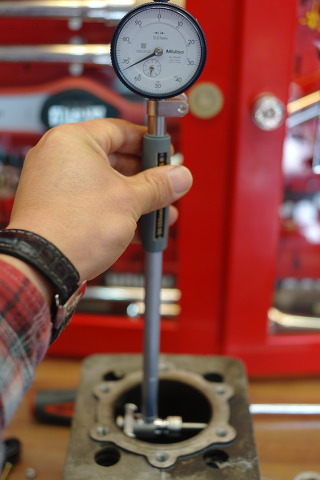

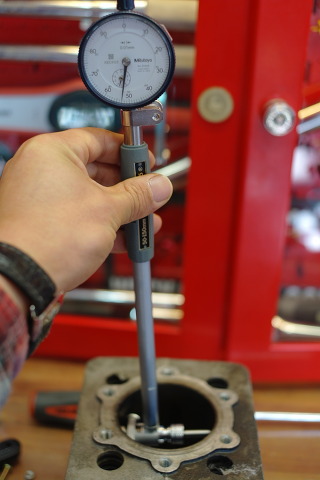

실린더에 삽입해서 각각의 수직 좌우방향으로 이동시켜
측정자의 0점을 확인합니다.
계측방향은 90도 각도의 좌우를 수직방향으로 해야하며, 실린더 상면에서 10mm아래 , 실린더센터 , 실린더 하단부에서 10mm위쪽을 각각 측정해야 합니다. 그리고 각 측정부위의 최대내경과 최소내경을 차이를 계산하여 마모상태와 불량상태를 찾아내어야 합니다.
글쓴이 : 코리아서커스 강경훈
