현재 국제단위 (SI)에서는 [뉴턴미터 Nm , N-m] 을 토르크의 단위로 설정하여 있습니다.
정비업무 현장에서는 토르크렌치는 [kg-m]를 오래동안 사용하여 왔기 때문에 [뉴턴미터 Nm , N-m]
가 아닌 각종 토르크렌치에 기록되어 있는 단위를 환산하여 사용할 필요가 있습니다.
다만 실용상 경우[뉴턴미터 Nm , N-m]는 [kg-m] 의 "10 배" 라고 생각하면 OK 입니다.

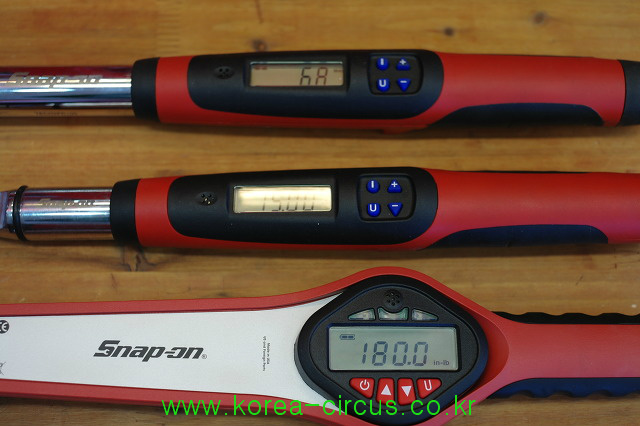

아래사진의 스넵온 (스냅온 SNAP-ON) 디지털 토크렌치는 "키로그램, 뉴턴미터, 인치, 파운드" 를 하나의
버턴으로 간편히 변환이 가능하여 기존의 토크렌치 보다 사용상의 편의성을 더욱 겸비한 디지털 토크렌치입니다.
kg-m 와 N-m 의 경우
| 1kg-m = 9.806652N-m | 10N-m = 1.019716kg-m |
| 5kg-m = 49.03326N-m | 50N-m = 5.09858kg-m |
| 10kg-m = 98.06652N-m | 100N-m = 10.19716kg-m |
kg-m , N-m 와 달리 야드파운드를 쓰는 경우, 미터법으로의 환산할 경우 문제가 발생됩니다.
psi 는 [제곱 인치당 파운드]를 말합니다.
미터 단위법의 '제곱cm당 kg' 과 같은 단위입니다.
즉 길이 단위에서 확장된 넓이 단위에, 힘을 무게단위로 해서 압력을 정의하는 방법입니다.
반면 "bar" 는 힘의 단위인 "N"을 적용하여 유도한 물리학상의 압력단위인 "Pa" 이를테면 "파스칼"의
응용단위라고 할수 있습니다.
10만 파스칼이 "1bar" 입니다.
파스칼은 약 0.1kg 이 1 제곱미터 넓이에 가해지는 압력으로 실용으로 쓰기에는 아주 약합니다.
기압같은 곳에도 '킬로 파스칼'을 쓰는 것은 아실것입니다.
메가파스칼이 약 0.1kgf/cm^2인데, 요즘은 규격압력계에는 이 2가지 눈금을 같이 표시합니다.
실용적으로 bar는 kgf/cm^2과 거의 비슷합니다.
psi는 '제곱 inch'당 1파운드,즉 약 453gf의 압력이어서, 약 0.07kgf/cm^2가 되고, 역으로 1kgf/cm^2는
약 14.2psi가 됩니다.
피트파운드,인치파운드는 kgm와 같이 '토크'의 단위가 됩니다.
기계의 회전력은 메케닉 입장에서는 수평 1m막대를 한쪽에 달고, 그 끝에 1kg을 달았을때와 같은 힘일경우
'1kgm'의 토크라고 합니다.
그런데, 영미법에서는 야드,피트,인치,파운드를 사용하므로, 이수치를 환산을 하여야 합니다.
우선 1m는 약 3.3 피트, 1인치는 약 25.4mm입니다. 파운드는 453g을 쓰면,
1 피트파운드의 토크= 약 0.137kgm 가 되는군요.
1 인치 파운드 는 12인치가 1피트여서, 위의 것을 12로 나눈 약 0.01144 kgm 가 됩니다.
일반적인 토크렌치는 제조사에서 kg-m 또는 N-m ,
그리고 인치파운트 와 피트파운드로 구분되어 생산합니다.
"코리아서커스 팁"

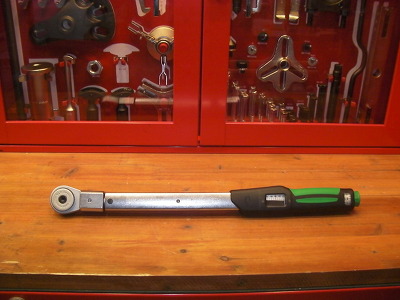

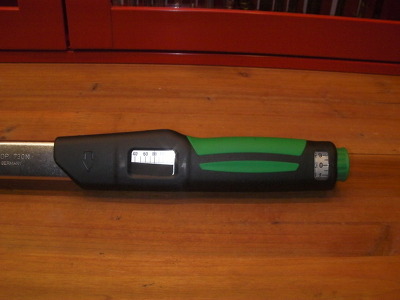

프리세트 방식의 토르크렌치일 경우 먼저 설정토르크를 그립을 회전시켜
조정합니다.
딸깍 하는 소리가 나면 지정토르크로 잠금이 완료된것입니다.
2번을 확인잠금하는것은 NG 입니다.

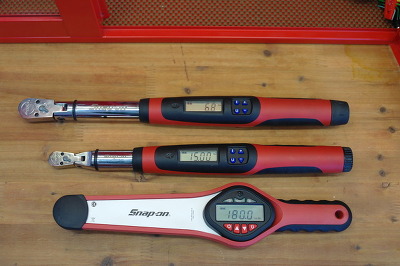

환산법이 어려우면 이와같은 디지털이 사용상 편리할수도 있습니다
