설계상 적용해야할 바닥마감중에는 일반 사무실마감에는(물론 요즘같이 컴터를 거의 많이 쓰는 사무실같은경우) O.A플로어를 쓰면 상당히 편리하다. 또 중앙공급실이나 MDF실,전산실..에는 악세스플로어를 많이 쓴다.딱히 구분이 애매한 부분이 있기도 하기에.. 정확한 구분이 되어야하는데 그렇게 설계상 반영이 미비한 경우가 종종있다. 정확하게 두 플로어의 용도의 차이를 보면 용도에서는 분명 차이가 있고 용도의 차이로 인해 높이의 차이도 분명 존재한다.그로인한 최종마감의 차이도 분명 존재한다.
구분을 정확히 해보면..악세스플로어 또는 O.A플로어는 둘다 이중바닥 시스템으로서 (O.A Floor/Access Floor) 정보화,효율화를 추구하는 바닥 시스템 이다.
악세스플로어와 O.A플로어는 그용도상 거의 차이가 거의 없다고는 할수없고 단지 악세스플로어는 610x610x25mm규격이고 O.A플로어는 500x500x22~25mm규격 정도이다. 악세스가 높이가 더 높은 이유는 들어가는 전선의 규격이 O.A보다 일반적으로 더 크기 때문이다.(사랑공식)
O.A 플로어의 특성
▶특성
시스템 배선을 위한 기능성이 우수.
배선용량을 크게 할 수 있으며 배선의 시스템화가 가능
화재시에도 불에 타지 않으며 배선을 보호
배선 교체, 레이아웃 변경이 편리시공이 우수
높이를 50~300mm 까지 자유롭게 선택가능
짧은 시간에 시공할 수 있다.
칸막이 설치가 간단하고 패널을 해체하여도 흔적이 남지 않다.
보행감이 탁월.
특수 FRC 소재에서 느끼는 보행감이 탁월하여 쾌적한 실내분위기를 만들어 준다.
▶용도
일반오피스, 컴퓨터실, 콘트롤센터, 스튜디오, 연구소, 병원, 호텔, 학교 이외 사무기기나
첨단 기기류를 많이 쓰는 공간에 광범위하게 사용
규격
500 L × 500 R × 패널두께 22mm (각부 40mm)
시공 높이
H=50 ~300mm (160mm 이상 높이 고정공법)
마감재
카펫타일, OA 용 비닐타일-당연히 불연재여야한다.
A.C 플로어의 특성
▶개요
철판을 소재로 상판, 경량 콘크리트, 하판 등 3중 구조로 이루어져 있으므로
내하중성, 내충격성, 내구성, 보행감이 뛰어나다.
▶특성
- 사무환경 개선으로 생산성이 향상
- 내부 충전으로 공명현상 방지, 보행감, 내하중성, 내충격성이 우수
- 분체도장으로 제품이 미려하고 내구성이 뛰어나다.
- 불연재 사용으로 방재효과가 우수.
- 자동화 설비로 발주 대응 능력이 우수.
- 보온 및 열차단에 효과적
▶용도
대형 전산실, 방재센터, 연구실, 쇼룸, 중앙감시실, EPS실 등
규격
610 L × 610 R × 패널두께 31.5mm
시공 높이
H:100 ~ 600mm
마감 타일
전도성 타일, DLX타일(자료출처:벽산)
| ACCESS FLOOR |
| 모든 전산실이나 크린룸등에 사용되는 이중 바닥재를 일컷는 것으로 일반적으로 건물의 시공이 끝나면 바닥은 콘크리트 상태로 남아있게 되고, 사무실이나 가정에서 전화선이나 전원 플러그 등을 설치하기 위해 선을 바닥에 깔고 그 위를 테이프로 마감하는 경우가 있습니다. 또는 오래된 학교 전산실에 가면 바닥에 전원 케이블과 통신용 케이블을 보호하기 위해 크고 작은 몰드가 깔려있는 것을 보게 될 것입니다. | |
| ▶ 기존 케이블 관리 문제점 |
|
|
1. 케이블이 바닥에 그대로 드러나 있어 미관상 좋지 않다.
2. 케이블이 바닥에 그대로 드러나 있는 관계로 손상을 입는다.
3. 기기 이동시 콘센트 박스 등을 재 이동해야 하는 불편함이 있다.
4. 누전에 의한 화재의 위험이 있다. | |
| 21세기는 정보화시대이며 컴퓨터의 사용은 사무실, 가정을 막론하고 더욱 확대되고 일반화 될 것입니다. 이때 사무실에서의 케이블 관리는 케이블의 안전한 보호와 함께 쾌적한 사무환경, 각종 유해 전자파로 부터 보호 등의 문제와 연관이 깊으며, 이에 대한 대안이 바로 ACCESS FLOOR의 설치입니다. | |
| |
1. ACCESS FLOOR가 필요한 곳
|
|
|
◈ CLEAN ROOM - 반도체 생산을 위한 공장
◈ 전산실 - 컴퓨터의 전력 케이블, 네트웍 케이블 보호 및 관리
◈ 수술실(병원) - 각종 수술 장비의 케이블 보호, 정전기 방지
◈ 음악녹음실 - 녹음실 등의 방진, 방음, 각종 기기의 케이블 보호 및 관리
◈ 스튜디오, 무대 - 각종 음향 및 영상장비 등의 보호 및 관리
◈ 강의실 - 멀티미디어실, 시청각 교육실의 케이블보호 및 관리
◈ 회의실 - 화상회의나 기타 음향장비가 많은 회의실
◈ 화학실험실 - 공기 정화를 위한 이중 바닥판
◈ 첨단공장설비 - 고도의 정밀성 확보를 위한 먼지, 균 발생 억제
◈ 전화국 - 전력 및 정보케이블 보호, 전화교환실
◈ 일반 사무실 - 모든 전력 및 케이블 보호
기타 다양한 곳에서 ACCESS FLOOR를 사용할 수 있습니다. |
2. ACCESS FLOOR의 구성
|
|
|
ACCESS FLOOR의 구성 순서는 다음과 같습니다.
지주대 베이스→지주대→지주대 헤드→스트링거 또는 후레임→판넬→마감재
판넬 시공후 마지막으로 마감처리되는 마감타일은 용도에 따라 다양하게 선택하실 수 있습니다. |
| 3. ACCESS FLOOR의 종류 |
|
|
◈ STEEL형 |
|
|
STEEL형은 앞뒤 판넬이 모두 강판으로 제작되어 있으며, 특히 뒷면은 특유의 역학적인 구조로 되어 있어 강도가 매우 뛰어납니다. 내하중성, 내구성, 저소음, 견고성 및 안전성 등이 매우 우수하여 O.A.사무실, 중앙제어반실, 전화교환실, 연구실, 전산실, 방제실, 은행영업장 등에 가장 적합한 반 영구적인 패널입니다. STEEL형의 변형된 형태로 앞판과 뒷판 사이에 콘크리트를 채운 STEEL CON PANEL이 있습니다. |
| ◈ WOOD형 |
|
|
WOOD형은 목재 특유의 특성을 그대로 유지한 판넬로 가격이 가장 저렴하고, 목재특유의 보행감각을 유지시켜주며, 파티칼 보드의 우수한 흡음성에 의하여 진동 및 소음감소특성이 매우 뛰어납니다.
이런 특성으로정숙성이 요구되는 시청각 교육실, 방송실, 병원 수술실 등에 사용하면 효과적입니다. |
| ◈ Aluminum형 |
|
|
Aluminum Panel은 고순도의 Aluminum 합금 판넬로서 내부식성, 청결성, 정밀성이 매우 우수한 경량성의 패널 입니다.
특히 무균, 정밀성이 요구되는 반도체 공장, 광학기기실, 시계조립실, 정밀기기실, 전자기기등에 주로 사용됩니다. |
|
 |
 |
| 구 분 |
내 용 |
| 규 격 |
600 ×600㎜ |
| 마감재 |
HPL, 디럭스타일, 전도성타일,
카펫타일 |
| 재 질 |
Particle Board (35㎜) |
| 하 판 |
HPL, 백판, AL SHEET | | |
 |
|
한상 WOOD PANEL은 자동화라인에 의한 정밀제작, 목재 특유의 재질감으로 부드러운 보행감을 느낄 수 있으며, 진동과 소음을 흡수하므로 쾌적하고 품위있는 사무실을 만들어 줍니다.
외관이 미려하고 충격이나 긁힘에 강하며, 사람과 사무기기, 그리고 공간과의 최적 관계를 고려하여 설계, 디자인한 판넬입니다.
전산실, 컴퓨터교육실, 전화국, 각종 콘트롤룸 등 다방면에 대표적으로 많이 사용됩니다 | | |
|
|
 |
 |
|
구 분 |
내 용 |
|
규 격 |
600 × 600㎜ |
|
마감재 |
ABET, HPL타일 |
|
재 질 |
고밀도 난연
Particle Board (35㎜) |
|
하 판 |
HPL, 백판, AL SHEET | | |
|
 |
|
|
RESIN 난연성 소재로 MIXING된 PARTICLE BOARD (38THK)를 고온(170℃) 고압(50㎏/㎠)으로 성형하여 설계에 의한 규격으로 정리가공 처리한 후 하부에 메라민수지 LPM 또는 알루미늄호일을 접착한 판넬입니다. | | |
|
|
 |
 |
|
구 분 |
내 용 |
|
규 격 |
610 × 610㎜ |
|
마감재 |
디럭스타일, 전도성타일,
카펫타일 |
|
재 질 |
2.0T / 2.3T / 2.5T |
|
하 판 |
1.2T / 1.5T | | |
|
 |
|
|
역학적 2중 구조로 설계된 한상 STEEL PANEL은 일반 사무실, 연구실, 교환실, 방재실, 전산실등에 적합한 판넬입니다.
2중 구조의 접합부분은 특수처리하여 금속의 부식을 방지해 주며 내구성이 뛰어난 판넬입니다. | | |
|
|
 |
 |
|
구 분 |
내 용 |
|
규 격 |
610 × 610㎜ |
|
마감재 |
디럭스타일, 전도성타일,
카펫타일 |
|
재 질 |
고강도 콘크리트 |
|
상 판 |
1.0T/1.2T/2.0T/2.3T |
|
하 판 |
1.0T/1.2T/1.5T | | |
|
 |
|
|
스틸과 경량발포성 CONCRETE의 혼합형인 한상 STEEL CON CORE PANEL은 규격의 불변성, 고도의 방음성, 방화에서의 적합성, 높은 내구성 및 하중력 등 ACCESS FLOOR의 우수한 기술적 특성을 모두 갖춘 PANEL입니다.
화재의 방연효과가 탁월해 방재센타, 연구실, 전산실, 전기실 등에 설치하면 좋습니다. | | |
|
|
 |
 |
|
구 분 |
내 용 |
|
규 격 |
600 × 600㎜ |
|
마감재 |
전도성타일 |
|
재 질 |
AL DIE-CASTING |
|
용 도 |
반도체 클린룸 | |
|
|
|
 |
|
|
뛰어난 내하중성에 비해 가볍기 때문에 사용하기에 편리한 판넬입니다.
DIE-CASTING으로 성형되는 제품이므로 치수가 정밀하고, 변형이 거의 없으며 내구성도 우수하여 고도의 기능을 요구하는 장비를 설치하기 위한 장소, 즉 데이터 처리센터, 크린룸, 병원, 콘트롤센터, 실험실 등에 적합합니다. | |
|
 |
 |
|
구 분 |
내 용 |
|
규 격 |
600 × 600㎜ |
|
마감재 |
전도성타일(Perforated) |
|
재 질 |
AL DIE-CASTING |
|
용 도 |
공기순환조절 | |
|
| |
|
 |
|
|
첨단 기술 산업시대가 요구하는 초정밀화, 무균화 추세에 따라 고도의 청정 상태를 유지해야 하는 크린룸 등에 적합한 판넬입니다. | | |
|
|
 |
 |
|
구 분 |
내 용 |
|
모 델 |
Steel concore Panel |
|
규 격 |
500 × 500㎜, 600 × 600㎜ |
|
마감재 |
전도성4.5T 메트,카펫타일 |
|
재 질 |
무수축 콘크리트 충진 |
|
상 판 |
1.0T/1.2T/2.0T STEEL |
|
하 판 |
1.0T/1.2T/1.5T SHEET | | |
|
|
|
 |
|
|
구 분 |
내 용 |
|
모 델 |
Steel Panel |
|
규 격 |
500 × 500㎜ |
|
마감재 |
카펫타일, OA 타일 |
|
재 질 |
무수축 콘크리트 충진 |
|
상 판 |
1.2T/2.0T STEEL |
|
하 판 |
1.2T SHEET | | |
|
 |
|
|
21세기 첨단 사무공간에서는 작업자의 근무능력 향상과 사무실의 생산능력을 유지시키는 것이 중요합니다.
한상 O.A FLOOR PANEL은 내부 충진제를 사용하여 내하중성이 우수하고 보행시 소음 흡수 및 방열효과도 뛰어납니다. | | |
|
|
|
|
|
|
 |
 |
|
구 분 |
내 용 |
|
규 격 |
500 × 500㎜
H50㎜, 75㎜, 100㎜ |
|
마감재 |
카펫타일, O.A 타일 |
|
재 질 |
P.V.C | |
|
| |
|
 |
|
|
퍼스널 컴퓨터, 복사기, 팩시밀리등 각종 O.A기기가 사용되는 지금의 사무공간에서는 쾌적함을 유지하는 것이 중요합니다.
한상 P.V.C PANEL은 사무자동화에 발맞추어 쾌적한 작업환경을 조성하여 업무 효율을 향상시켜 드립니다.
특히 단위중량(매당 H50m/m 기준 2㎏)이 매우 가벼워 건물하중에 영향을 주지 않으며, 시공높이도 최저 5m/m부터 가능하기 때문에 기존 건물 개보수에도 매우 적합합니다. | | |
|
|
 |
|
|
|
 |
|
 |
 |
제품용도 |
|
|
판넬 상부에 부착하여 공기의 순환, 전선장비를 보호하기 위한 제품입니다. | |
|
 |
|
 |
|
제품용도 |
|
|
취약점인 중앙 집중 하중 부위의 내압력성을 보강하기 위해 대각위치에 놓인 받침대 사이를 강력형 스트링거로 연결하는 방식으로 이는 기기설치 부위의 보강으로도 이용됩니다. | |
|
 |
|
 |
|
제품용도 |
|
|
시공 대상을 등분 소블럭으로 분할하고 그 등선을 따라 마루판을 받치고 있는 받침대를 보강 후레임으로 교차 연결함으로써 받침대의 쓰러짐을 방지합니다.
판넬의 재질, 설치 장소에 따라 일반 “ㄷ”과 사각“ㅁ”Type으로 나뉩니다. | |
|
 |
|
 |
|
제품용도 |
|
|
판넬을 안전하고 손쉽게 들어 올릴 수 있는 제품으로 고무의 압축성에 의해 판넬을 들어올려 판넬의 위치등을 교정하고, 전선의 점검시에도 필요한 제품입니다. | |
|
 |
|
 |
|
제품용도 |
|
|
각종 정보 처리용 전선, 전화코드를 보호하기위한 장치입니다.[자료출처 : 한상 악세스 후로아] |
|
 |
|
|
 |
 |
 |
|
|
AccessFloor설치공사는 공정상 천장 및 벽체공사가 완료된 후 바닥청소를 먼저한다. |
|
| |
|
|
지지대의 설치를 위하여 출입구를 출발점으로 하여 Panel 규격에 맞추어 방사형으로 먹줄 작업을 한다. |
|
| |
|
|
지지대는 출발점으로부터 Panel규격에 맞추어 방사형으로 정확히 설치하여야 하며, 각 지지대는 본드로 부착시키고 수평작업을 병행한다. |
|
| |
 |
 |
 |
|
|
지지대가 정확한 부착위치에 설치되었다. Panel을 설치하기전 수평거리를 최종적으로 점검한다. |
|
| |
|
|
Panel 시공이 완료되면 마감재의 홀캡을 씌우며 마무리한다. |
|
| |
|
|
시공후 배선작업을 간편하게 하기위해 전반적인 배선작업을 Panel시공을 하면서 동시에 한다. |
|
| |
 |
 |
 |
|
|
각 Panel을 깔면서 레이저 수평기로 수평을 조절하면서 시공한다. |
|
| |
|
|
지지대가 정확히 이루어진 상태에서 Panel을 출입구부터 설치한다. |
|
| |
|
|
레이저 수평기를 사용하여 최종으로 수평작업을 한다. |
|
| |
 |
 |
 |
|
|
마감재 시공 역시 출입구부터 시공을 원칙으로 한다. |
|
| |
|
|
Office의 용도에 맞는 배선작업을 실시한다. |
|
| |
|
|
Out-let Box설치는 감독관과 현장에서 협의한 후 설치한다. | |

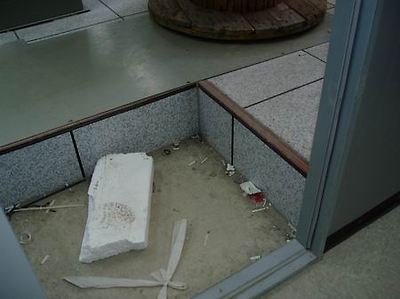

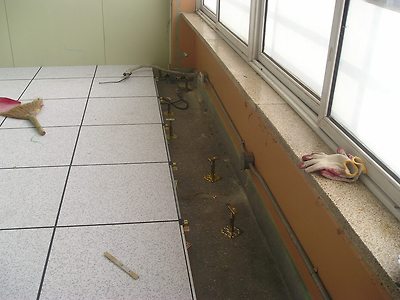

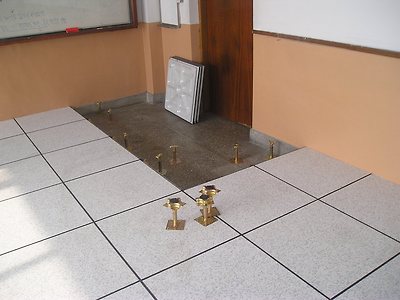

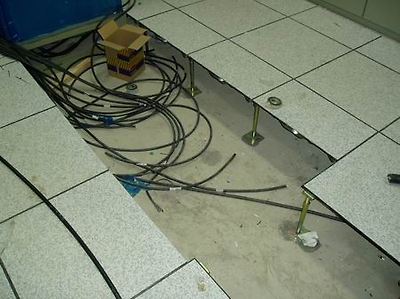

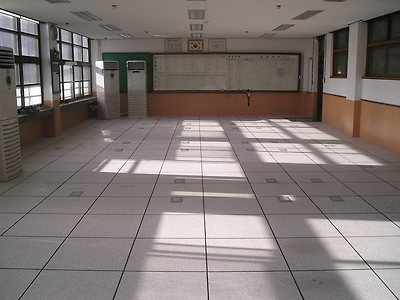

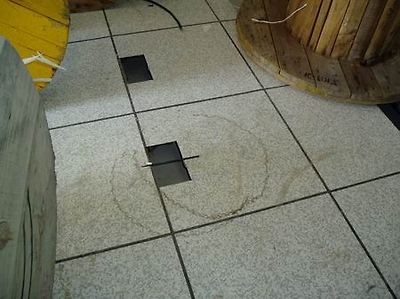

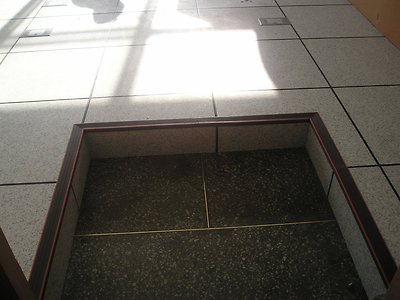

※ 악세스 후로아 현장 시공사진 |
 | | |
