옹벽 설계 및 시공 관리 요령

[최현기]

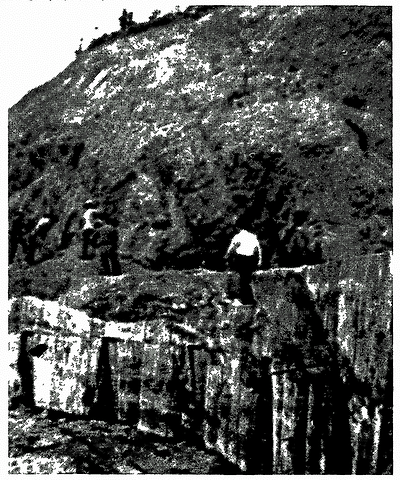

1. 옹벽의 종류

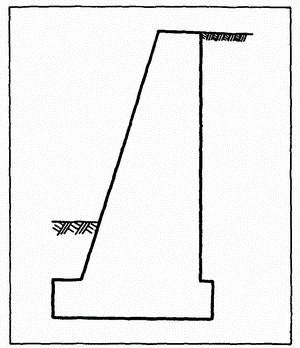

1.1 중력식 옹벽

(1) 옹벽자체의 자중이 크므로 기초지반이 비교적 단단한 경우에 적용한다.

(2) 벽체의 자중에 의해서 전도에 견딘다.

(3) 보통 높이 4m정도까지에 사용된다.

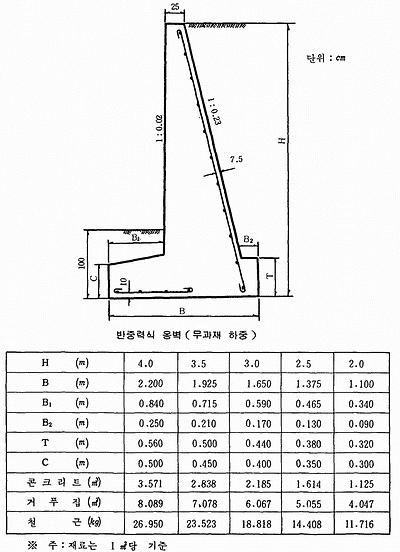

1.2 반중력식 옹벽

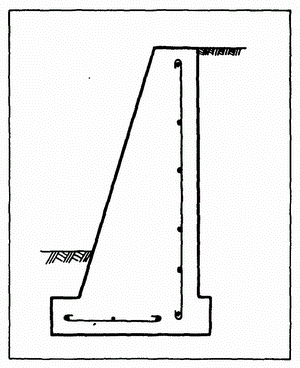

중력식 옹벽에서 콘크리트 사용량을 적게 하기 위해서 철근을 사용한 것이다.

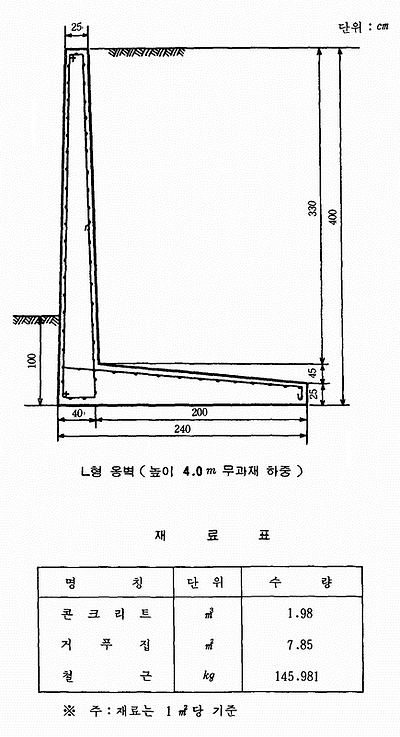

1.3 L형, 도립T형 옹벽

(1) 옹벽의 자중과 뒷채움 흙에 의해서 전도에 견딘다.

(2) 저면 반력을 적게하려는 경우 골재가 비싸서 콘크리트량을 감소시킬 필요가 있는 경우에 사용한다.

(3) 보통 높이 4~8m에 적용한다.

1.4 앞, 뒷 부벽식 옹벽

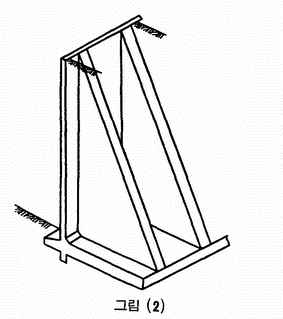

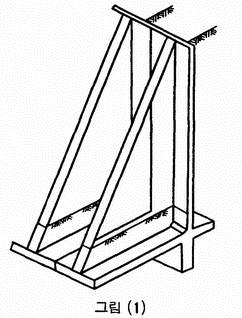

(1) 앞 부벽식 옹벽은 위 그림(1)과 같이 토압을 받지 않는 벽쪽에 지지벽(부벽)을 설치한 옹벽이다.

(2) 뒷 부벽식 옹벽은 위 그림(2)와 같이 토압을 받는 벽쪽에 버팀벽(공벽)을 설치한 옹벽

2. 옹벽의 설계

(1) 전도에 대해서 안정하게

(2) 활동에 대해서 안정하게

(3) 기초지반에 작용하는 최대압력이 지반의 허용지지력을 초과하지 않도록

- 안정성 검토는 공사 착수전 전문기술자와 상의할 것.

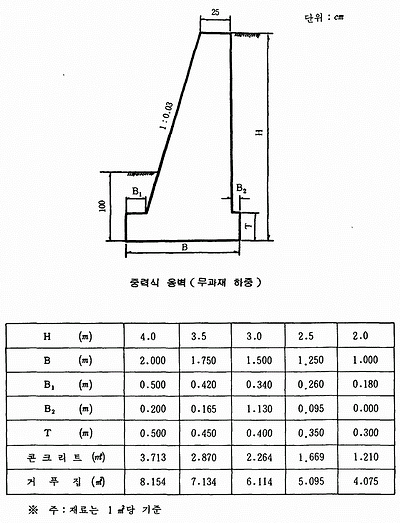

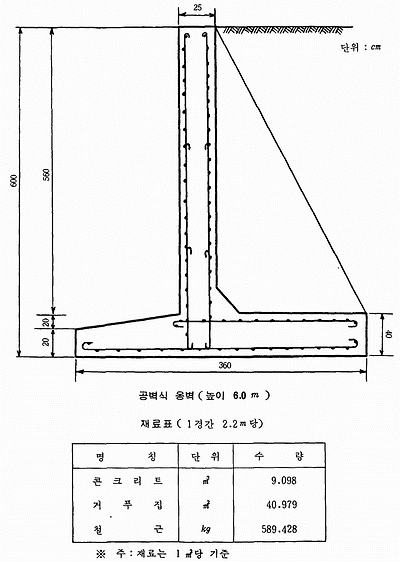

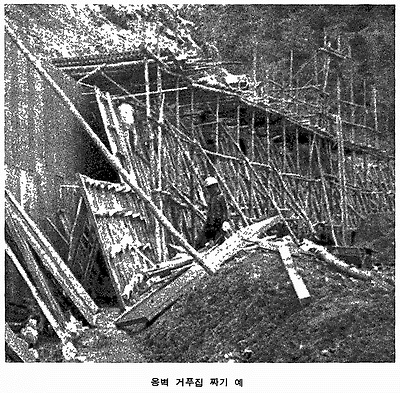

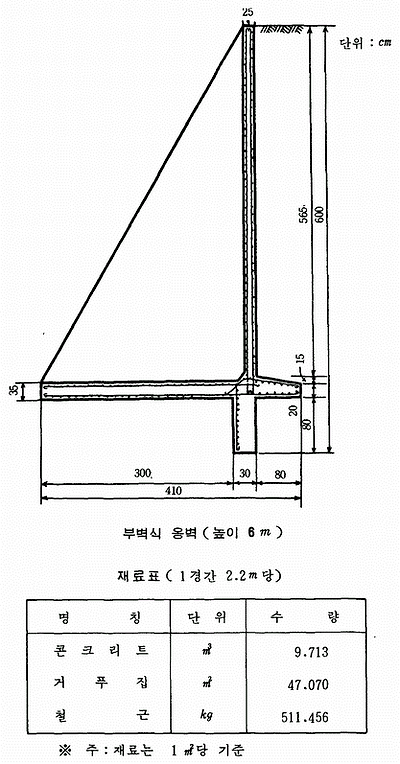

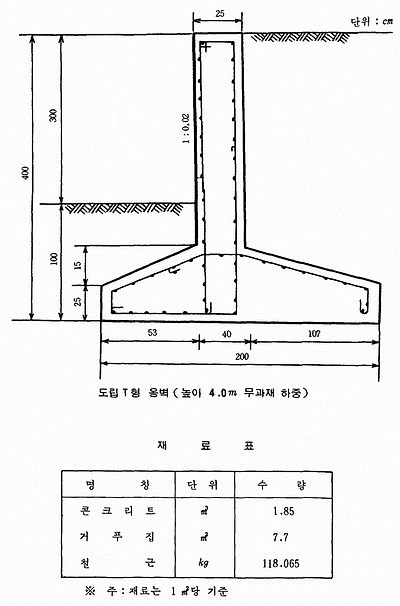

3. 옹벽의 표준단면(예)

4. 배수처리

4.1 배수의 중요성

옹벽 뒷면에 흙에 우수가 침투하면 뒷채움 흙이 포화상태가 되어서 강도를 감소시키고 토압을 증대시키며, 정수압이 뒷면에 가해져서 큰 압력을 옹벽에 작용시키게 된다.

4.2 옹벽에 영향을 미치는 물

(1) 옹벽 뒷면 또는 앞면에 내린 우수가 직접 흙속에 침투하는 것.

(2) 배후의 산지에 내린 우수가 옹벽 배후의 뒷채움 토사표면에 유출한 것.

(3) 산지의 우수가 옹벽 배후에서 용출하는 것.

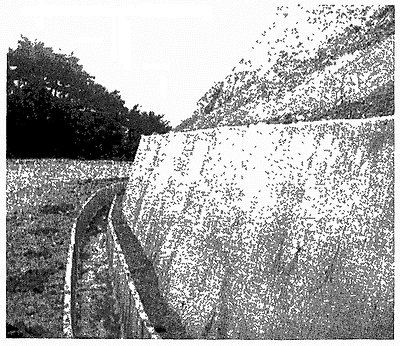

4.3 배수처리 방법

(1) 표면수가 흙속에 침투하거나 흙을 세굴하지 않도록 지표면에 불투수층을 설치하고 지표면수를 옹벽에 영향을 미치지 않는 곳으로 유츌시킨다.

(2) 흙속으로 침투한 물이 옹벽 뒷면에 머무르지 않도록 집수하여 유출시킨다.

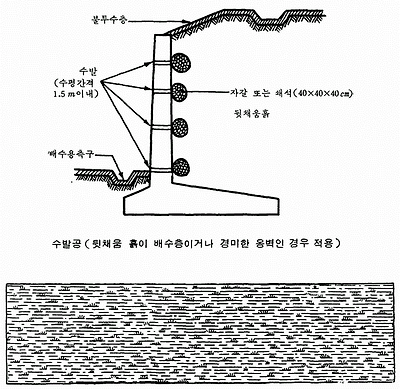

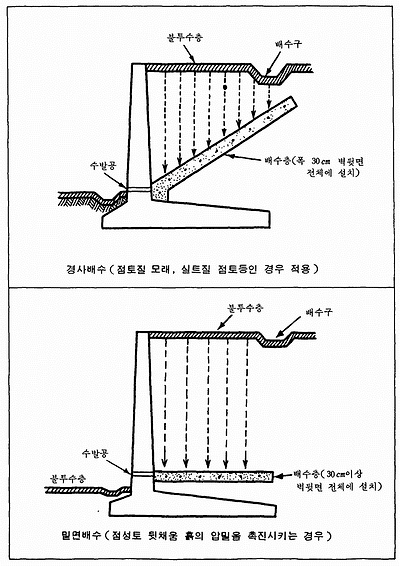

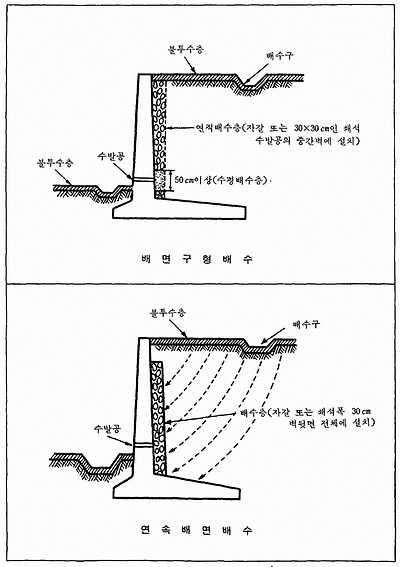

(3) 배수처리의 예
