스케일.... 질문입니다..

[진짜귀차니스트]

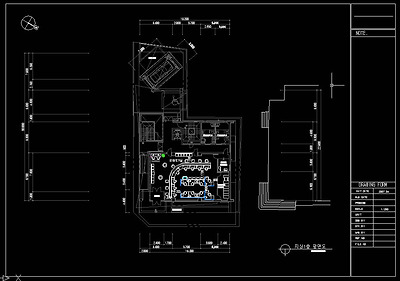

회사에서 그린 도면인데요.....

스케일이..

A3 : 1/200  입니다

그런데..

사장님에게 보여드렸더니

평면을 좀 키워서 출력을 하라고 하시더라구요...

(사무실에 플로터 없습니다... )

치수와 여백을 최대한 줄여서 평면을 크게 볼수 있도록..

왜냐하면...

저의 회사는 사무용가구업체거든요

그래서 안에 들어가있는 가구가 잘 보일수 있도록 하기 위함이죠..

그래서.. 제가 물었죠..

그럼 스케일 무시하고 뽑아도 되는건가요? 라고....

제가 이 회사에 들어온지 한달됐는데.. 그 전에 화일들을 보면 모두 nonscale로 되어있더라구요..

그런데.. 사장님은...

스케일을 왜 무시하냐... 1/70 이던 1/80이건.. 그렇게 뽑아라.. 하시네요...

나름.. 이쪽에서 몇년 일했는데....

그런식으로  출력을 하지 않았었는데 말이죠...

1/150으로 뽑아도 혼났었는데....

제가 여지껏 잘못 알고 일을 했던건가요????

[mink]

모든 도면은 처음부터 축척을 염두에 두고 작성해야 합니다. 그래야 글자의 크기 치수선의 크기 등을 일률적으로 통일하거나 의도한바대로의 크기로 출력 할 수 있기 때문입니다. 가능하면 도면에는 축척을 표시해주는 것이 옳습니다.

[drunken]

아마도 용지크기를 렉탱글로 만든 다음 스케일을 써서 크기 조정후 가구를 그 안에 넣어서 출력을 했을듯합니다. 물론, 가구는 실척으로 작성을 하구요...일단 스케일은 있어야 된다고 생각합니다. 다른 것들과 비교를 하여 크기를 가늠할 수 있도록 말이죠...그럼, 즐거운 직장생활이 되시길....

[MaxCad]

mvsetup 이용하면 좋은데 ....스케일과 리밋츠...렉탕글까지 한꺼번에 오케이..ㅎㅎ

[MaxCad]

하지만 기계쪽에서는 사용 안하더라고...일일이...리밋츠 하고 렉탕글을 직접 해서 사용 하는데 이유는 잘 모르겠네요.

[응삼]

mvsetup에서 축척을 1로 주면 실척이 되죠...근데 축척이 들어가지 않을 바에야...mvsetup을 하는 의미가 없기에 Rectang을 사용해서 용지싸이즈로 잡아버리면 같은 의미가 되죠...mvsetup을 안하고 축척을 잡을땐 Rectang으로 용지싸이즈를 잡고 Scale명령으로 배율을 주면 같은 의미가 됩니다...그리고 실무에선 테두리선이란 개념이 회사 로고까지 들어간 표제란이기에 축척이 설정된 표제란은 Scale로 변환해서 사용합니다...예로 60배를 40배로 줄일라면 Scale - Reference 값을 이용해 R : 60, New : 40 이런식으로 변환하죠...^^
