오토캐드의 대안CAD 인 캐디안 2012
- AutoCAD를 대체하는 토종 CAD 엔진
캐디안 2012 기반의 드림 캐드,
- Dream CAD 는 토목/엔지니어링 엔지니어들에게 필수 툴
- Dream CAD 는 모든 설계자들을 위한 막강하고 다양한 CAD유틸을 지원
--------------------------------------------------------------------------------------------------------------
1. 토목.엔지니어링 주요 기능

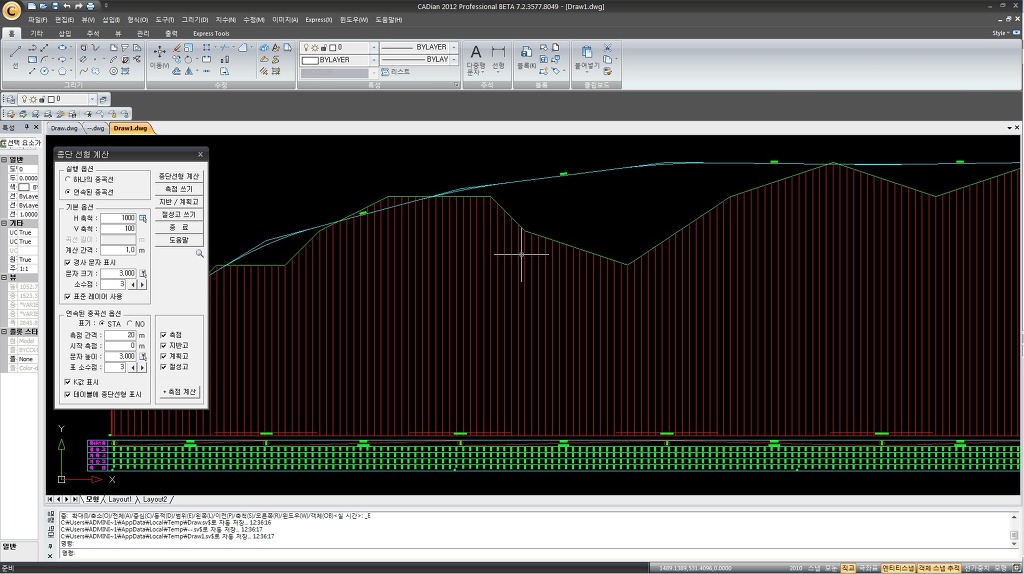

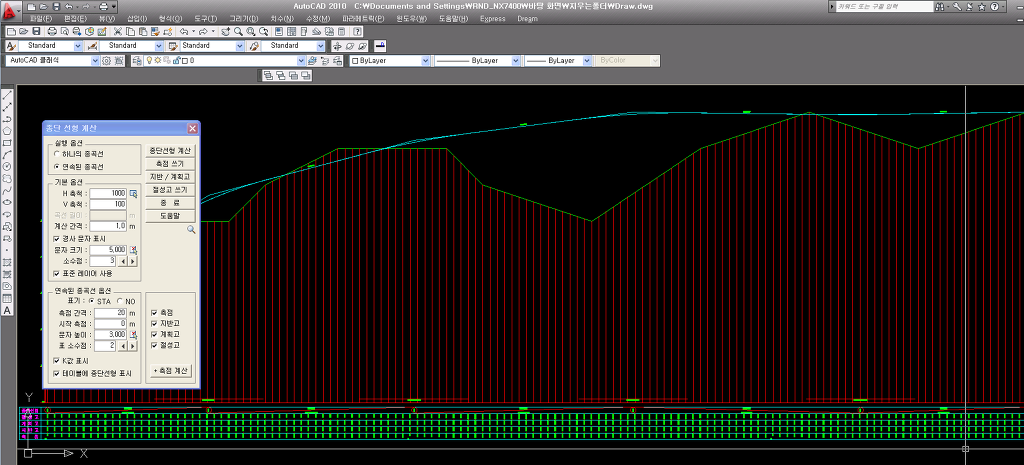

종단선형 계산
종단 계획고 찾기
종단 최고/최저점 찾기
종단 GRID 그리기
횡단면도 층따기
횡단 깎기부 라운딩
지형도에서 횡단 추출
횡단 GRID 그리기
횡단 경계 작성
횡단면도 야장으로
횡단 사면 그리기
클로소이드 그리기
선형에 측점 쓰기
측점 표기
선형 측점 조회
대응 측점 조회
측점 문자 거리 계산
원곡선 선형 IP 그리기
원곡선 반경 찾기
원곡선 제원 쓰기
계획 사면 그리기
앞성토 사면 그리기
자연 사면 그리기
상대 EL구하기
측구 EL구하기
EL 표시
두 점사이 EL구하기
XY좌표 쓰기
좌표 내보내기
좌표 가져오기
구역계 좌표 추출
경사선 그리기
경사 표시
도면 폼에 번호 쓰기
도면 분할
속성 도곽 내용 일괄수정
가각 그리기
배수관 그리기
횡단보도 그리기
버림 콘크리트 그리기
GRID 그리기
배수 라인 타입
철근 재료표 작성
철근 직경 수정
등고선 레이어 분리
방위각 선 그리기
방위각 문자 쓰기
관측각으로 그리기
문자 내용으로 Z값 점 생성
Z값 문자 쓰기
Z값 선 그리기
2. CAD 유틸리티 주요 기능
레이어 : 다양한 필터링 기능
뷰포트 : 뷰퐅 잠금 등 지원
엑셀 : Excel Connector 기능
문자 : 호를 따라 문자 쓰기 등 다양한 기능
수정 : 선택한 객체 숨기기 외
폴리선 : 원, 호 폴리선 변환 외 다양한 기능
조회 : 거리를 Text로 쓰기 외
그리기 : 지정거리 수직선 그리기 외
유틸리티 : 막강한 계산기 기능 (드림의 매력적인 장점) 외 다수
기타 : z값 지정 블럭 연속 삽입 등..... 막강한 기능을 지원 합니다.
---------------------------------------------------------------------------------------------------------------
설치 환경
1. 드림을 위한 시스템 환경
. 윈도7 또는 8, 64비트 시스템 (윈도 XP에서 구동은 가능)
. RAM : 8GB
. CADian 2012 이상 (상업용 또는 평가판)
2. 먼저 CADian 2012(또는 이상)를 설치합니다.
- 설치되지 않았거나 평가를 하실 경우에는 www.cadian.com > 다운로드 > 평가판 > 가장 위에 보이는
CADian 2012 평가판을 설치
3. 상단 또는 하단에 보이는 '다운로드' 버튼을 통해, 드림 프로그램을 설치
- www.cadian.com > 다운로드 > 평가판 > 토목 > 드림
- 2013.4.8(월) 부터 다운로드 가능
---------------------------------------------------------------------------------------------------------------
