앞서 살펴 본 특징형상이 깎는 거라면 요번에 살펴볼 것들은 대부분 덧붙이는 것.
But 얘들도 실상은 절삭기류로 남겨놓고 깎아서 만드는 형상이다.
수지류라면 몰라도 금속소재를 덧붙이기는 힘들자너. 용접하지않는한...
------------------------------------------------------------------------
걍 홀의 역으로 원통형상을 덧붙인다고 생각하면 됨. 생성 방법, 위치 잡기 모두 홀과 비슷하다.

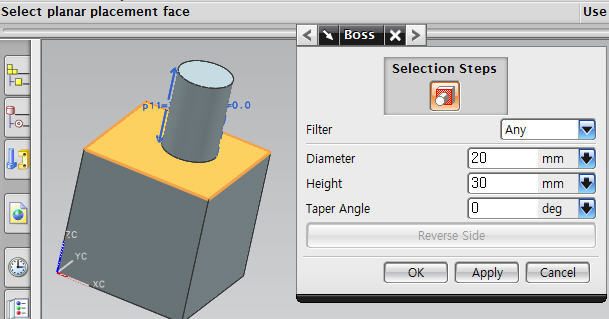

덧붙일 면 선택하고 보스의 직경, 높이 입력하면 됨. 테이퍼각도 넣으면 보스에 구배생성.

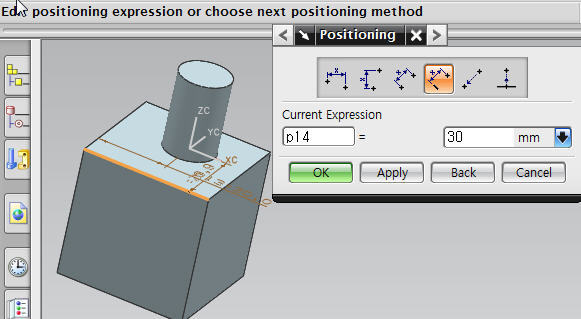

홀과 마찬가지로 Perpendicular 등으로 원통의 중심좌표를 지정. 끝!
------------------------------------------------------------------------
포켓의 역으로 각목형상을 덧붙인다고 생각하면 됨. 이용법은 뭐 포켓과 비슷.

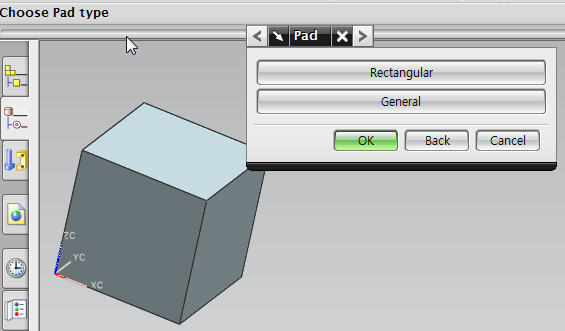

패드타입 지정부터 해야하는데 여기서도 General 타입이 있다. 들어가보면 당췌 뭔지모르겠다.
걍 Rectangular 타입 선택.
덧붙일 면 선택하고...

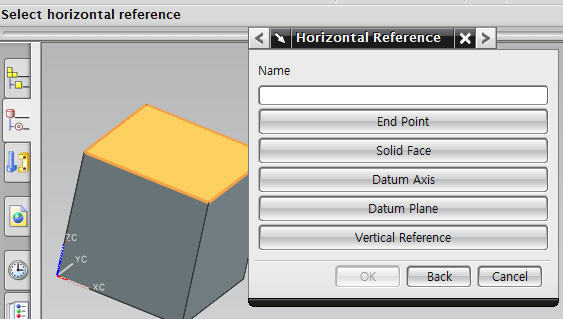

패드의 장축과 평행할 모서리 따위 엘리먼트 하나 마우스로 선택하고...
(없으면 ?랴그 옵션에서 선택하여 들어가 삽질하고 나올 것)

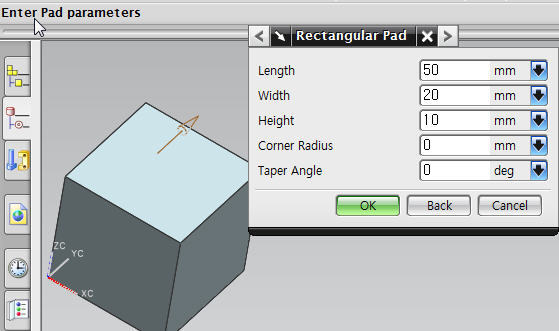

패드 크기 설정. 패드의 코너와 윗면 모따기(테이퍼 각도)도 지정가능.

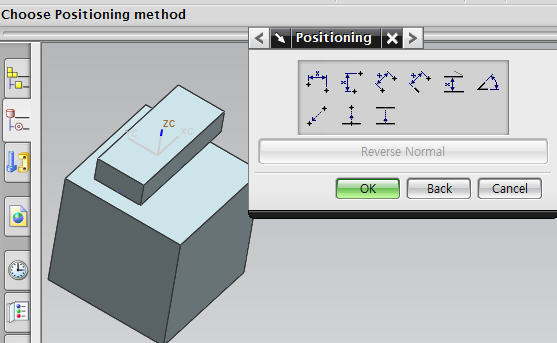

위치지정.
Positioning의 Perpendicular로 블록 윗 모서리와 패드 윗 모서리 간 거리를 지정하고, Line onto Line을 이용해서 블록의 왼쪽모서리에 패드의 왼쪽 모서리를 일치시켜보았음.

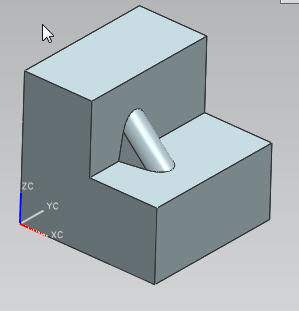

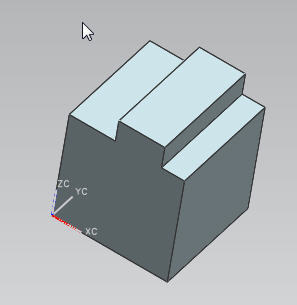

완성.
------------------------------------------------------------------------
첫 스텝과 두번째 스텝(대화상자 윗단 첫번째 아이콘가 두번째 아이콘)에서 각기 다트가 끼워질 양쪽면 선택.
중간 스크롤바나 입력으로 다트 위치잡기.
다트의 Angle, Depth, Radius 입력(입력란 위에 그림으로 잘 나타나 있음.)
다트완성.
------------------------------------------------------------------------
2D 엘리먼트를 선택한 면에 투영시키 양각(또는 음각) 형태의 형상을 만든다.
1) 스케치 하나 생성해 닫힌 오브젝트 하나 그린 뒤,
2) Emboss 명령 실행
3) Section Curve에서 스케치로 그린 오브젝트를 선택한다.(기본적으로 이 오브젝트는 닫힌 개체여야 하는 것 같다.)
4) 스케치로 그린 오브제트를 투영시킬 바디의 특정 면 선택

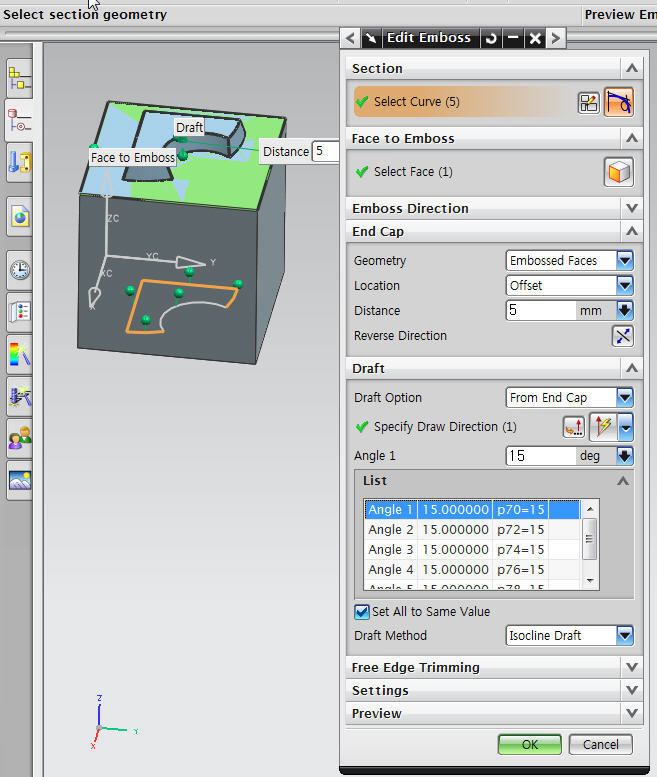

5) End Cap의 Geometry를 Embossed Faces로 두고,
6) 양각으로 면상으로 튀어나오거나 음각으로 들어가는 면과의 거리값 입력
7) 이 양각 또는 음각 형상에 구배를 넣고 싶으면 Draft의 Angle에 각도를 넣음.(구간별로 이 각도를 다르게 설정할 수도 있다.)
8) 나머지 옵션은 잘 몰겄고 Ok 누르면 땡.
양각형상이 만들어졌음. 15도 구배가 들어가 있음.
음각형상을 만들고 싶다면 End Cap 패널에 있는 Reverse Direction 버튼 함 눌러줘~

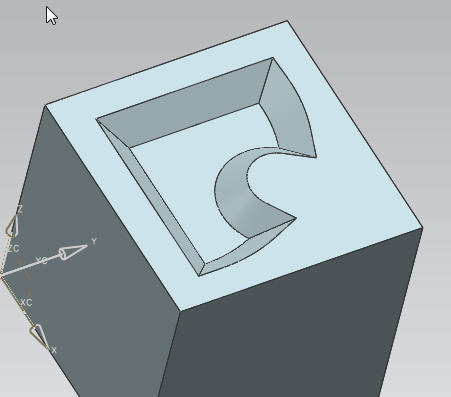

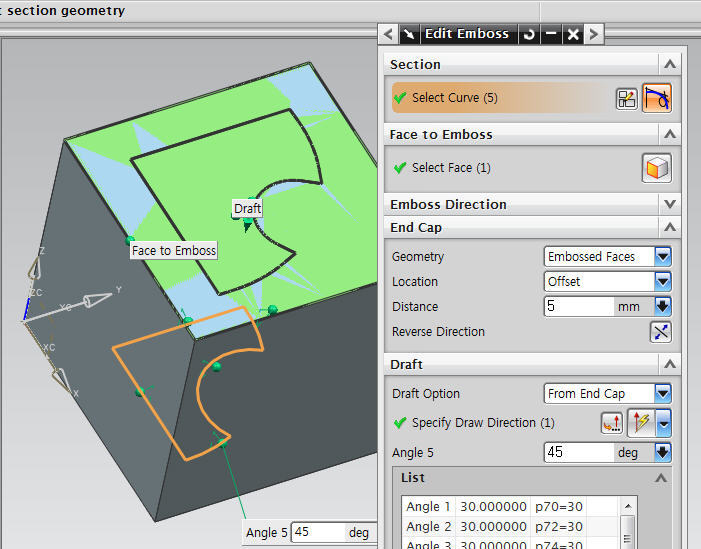

음각형상. 45도 구배를 적용시켜봄.
Offset Emboss란 명령도 있는데 얘는 Sheet Body에 생성하는 놈인거 같다. 다음기회에~
------------------------------------------------------------------------
나사산을 만들어 준다.
블록에 4x10짜리 볼트를 끼울 나사홀을 하나 만든다치자.
블록에 앞서 살펴본 NX5구멍으로 직경4, 깊이 10짜리 구멍하나 뚫는다.
(Simple형으로 뚫을 것. Countersink형으로 뚫어봤더니 Thread 생성 시 홀 면이 선택안된다.)

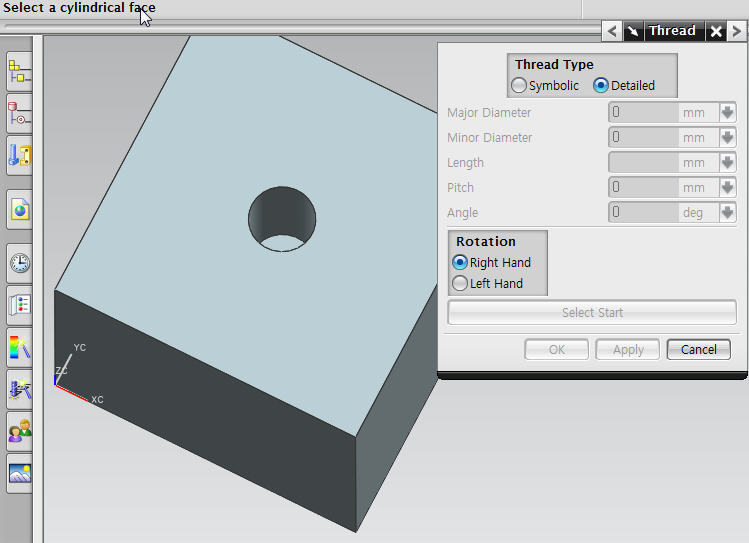

Thread Type은 Symbolic은 잘 모르겠고 Detail 타입으로...

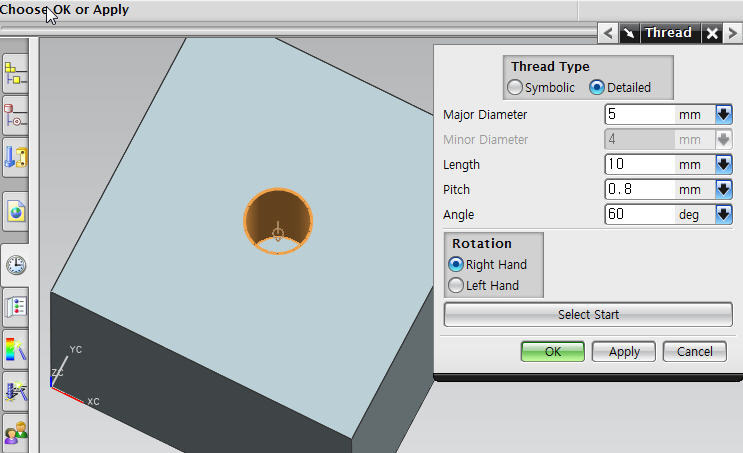

홀 면을 선택하고 Thread의 나사산 직경, 깊이, 피치, 나사산각도를 입력. OK

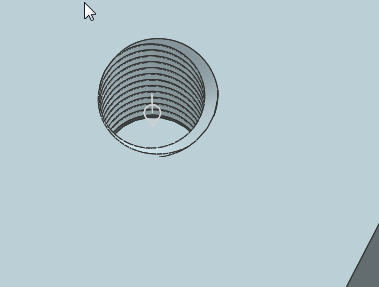

나사홀 완성.
나사홀을 만들어봤으니 대가리없는 볼트 함 만들어보자.
원통하나 만들고 Thread 명령 후 원통선택.

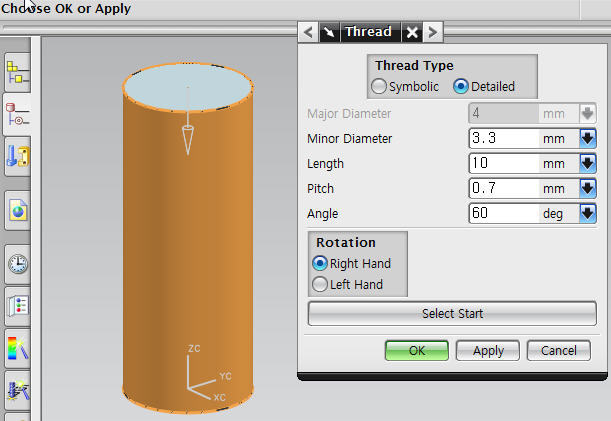

Thread의 나사산 직경, 깊이, 피치, 나사산각도를 입력.
OK

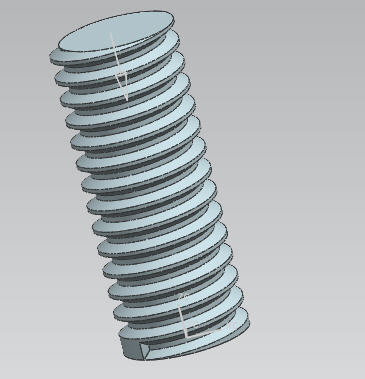

대가리없는 볼트형상.
