[ 좌표계 ]
----------------------------------------------------------------------------------------
* NX 좌표계 - WCS
Work Coordinate System(WCS) 이는 말그대로 작업좌표계임.
언제든 필요하면 이동시킬 수 있으므로 얘는 상대좌표계라 할 수 있음.

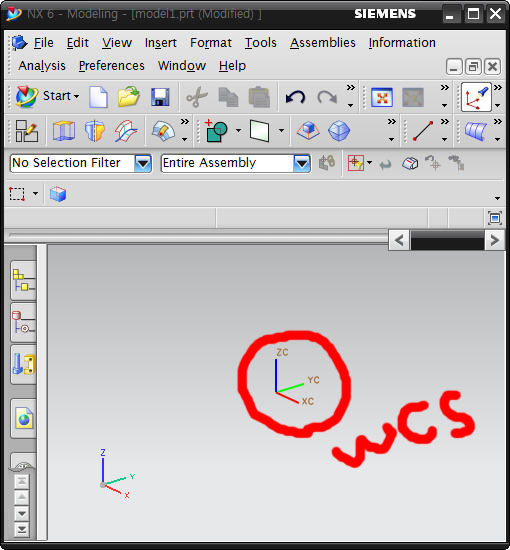

아래처럼 Home이나 End키를 눌러 뷰를 중앙에 맞출 때 화면 가운데로 오는 얘가 바로 WCS다.
WCS는 아래와 같이 솔리드형상 적층의 기본 원점과 축, 벡터를 제공한다.
물론 기본형상들 상세옵션에서 형상을 WCS와 떨어진 다른 위치, 다른 각도에서 생성하는 것이 가능하지만,
일단 디폴트로 크기만 입력하면 위처럼 WCS를 기준으로 솔리드 형상을 적층한다.
WCS를 이동하려면 Format/WCS/WCS Dynamics...
(선택해서 더블클릭하거나 Ctrl+Shift+M해도 되지만 솔리드안에 들어가 있거나 특정 모서리와 겹쳐있으면 잘 선택되지않을 것이다.)
여느 이동명령과 마찬가지로 핸들을 움직여서 WCS를 특정축으로 이동 또는 특정각도로 회전 가능.
축을 따라 이동.
평면과 축이 이루는 각을 따라 회전.
이미 그려진 형상들에는 영향을 주지않는다.
그냥 새로운 상대좌표계가 생겼을 뿐이다.

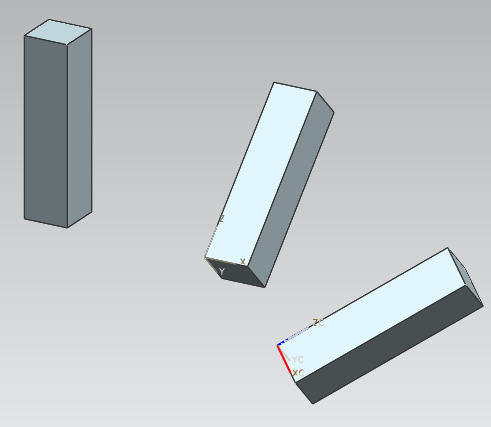

WCS를 이리저리 이동시키며 블록을 만들어보았음.
이때 각각의 WCS 위치를 Format/WCS/Save를 통해 저장해 놓음.
그러면 이전에 사용했던 WCS가 위 가운데 블록처럼 희미하게 표시되어 나중에 다시 이용하여 WCS를 이동시킬 수 있음.

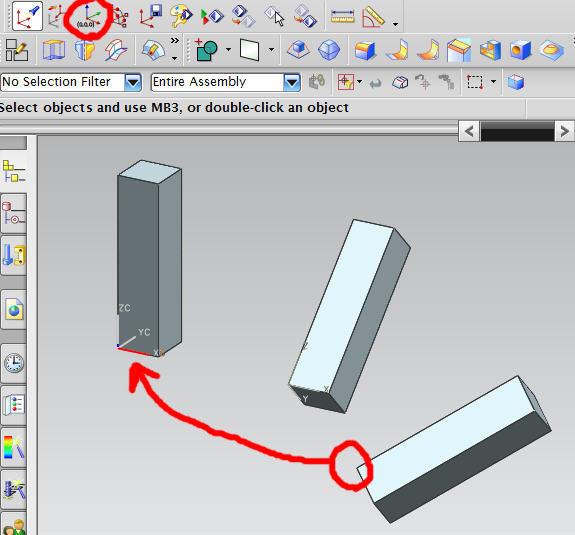

이전에 저장해 놓은 WCS 위치로 다시 WCS를 이동시키려면?
1) Format/WCS/Orient...
2) CSYS 설정 ?랴그상에서 Type을 Offset CSYS으로 지정
3) 이전에 저장해놨던 WCS(위 그림 가운데 블록 밑 WCS처럼 희미하게 표시됨)를 마우스로 선택.
4) OK
주의할 점 !!!
WCS는 NX상의 상대좌표계이지 절대좌표계가 아니다.
따라서 WCS를 이동했다면, NX에서 작업한 모델을 다른 프로그램에서 불러들일 때 원점좌표가 WCS랑 틀릴 것이다.
NX에서 절대좌표계는 파트생성시 만들어진 WCS의 최초 위치가 절대좌표계임.
NX에서 WCS를 절대좌표로 변경시키는 명령이 있는지 없는지 모르겠음. 아직 못찾았음.
일단 WCS는 파트생성시 만들어진 절대좌표계를 참조로하는 상대좌표계란 사실만을 인지하고 넘어가자.
WCS를 다시 절대좌표로 옮기려면 Set WCS to Absolute 명령 사용하면 됨.
근데 이 명령이 메뉴에도 툴바에도 없을 수 있음.

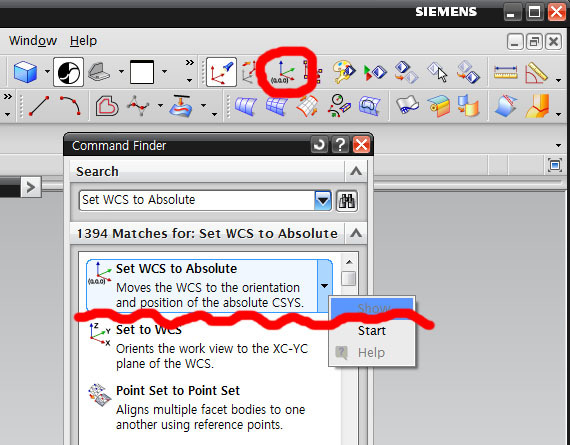

Help/Command Finder에서 이 명령을 찾아서 쓰기좋게 아이콘을 빼놓자.
Command Finder로 찾은 명령의 옆단 드롭다운메뉴에서 Show를 누르면 현재 창의 적절한 툴바에 이 명령버튼을 달아줌.
WCS관련 명령 중 WCS이동, 저장, 절대좌표로 복귀 명령 3가지는 자주 쓰이므로 툴바에 달아놓는 것이 좋다.

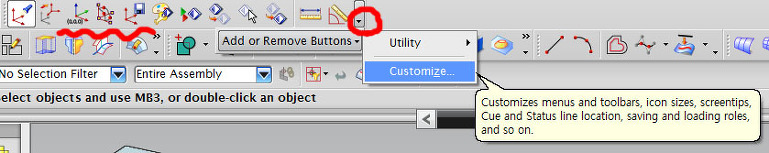

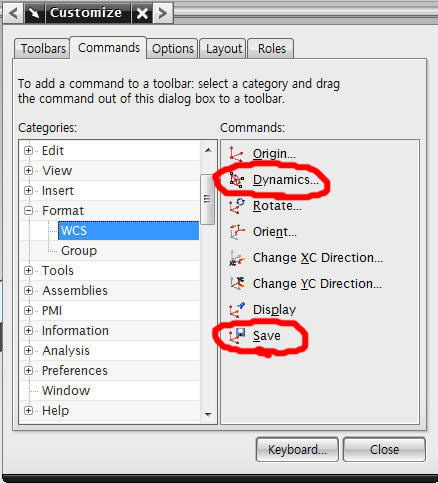

해당 버튼이 없으면 툴바 끝 드롭다운을 누르고 Customize를 통해 추가하면됨.
다만, Set WCS to Absolute명령은 여기에도 보이지 않으므로 위에서 설명한 것처럼 Command Finder에서 Show할 것.
Orient도 이전에 저장한 WCS로 다시 이동할 때 사용하면 편리하므로 필요하면 빼놓도록.
----------------------------------------------------------------------------------------
* Datum CSYS
WCS는 좌표계를 이루는 특정 요소(축, 평면)를 선택할 수 없어서 아쉽다.
이럴 때 이용하는 것이 데이텀좌표계(Datum CSYS).
데이텀좌표계는 그것을 이루는 X,Y,Z 각 축, 그리고 각 두축이 이루는 세 평면(XY, YZ, ZX 평면)을 개별적으로 선택가능.

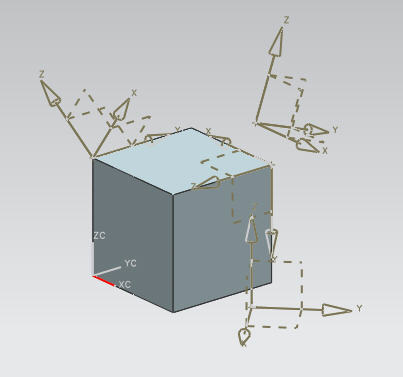

데이텀좌표계는 공간상의 어디든, 형상의 특정 면이나 모서리든 어디든 자유롭게 생성 가능.

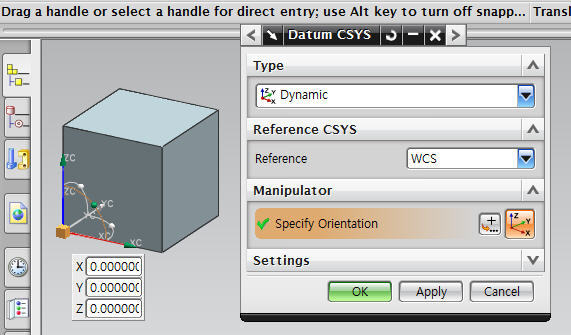

데이텀좌표계 생성은 Insert / Datum/Pointer / Datum CSYS
기본적으로 현재의 WCS위치에 Datum좌표계를 생성할 수 있음.

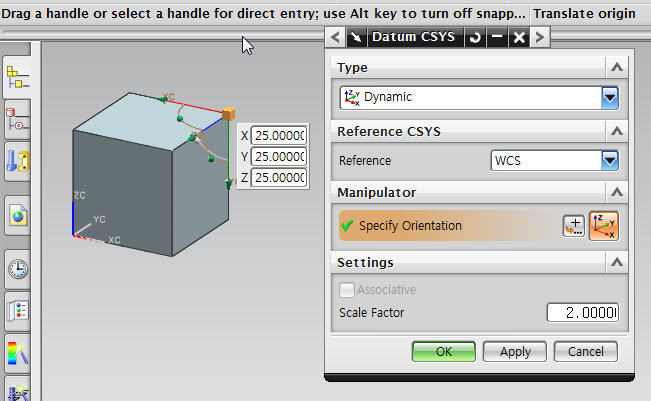

또는 핸들을 마우스로 조작해 공간상 어디든 이동시켜 생성할 수도 있고, 이미 있는 형상의 모서리, 점등을 이용해 다른 위치에 자리잡을 수도 있음.
데이텀좌표계는 WCS와 달리 현재의 WCS를 기준으로 여러개를 생성할 수 있다.
Datum의 한 축을 마우스로 선택한 모습.
Datum의 어느 한 평면을 마우스로 선택한 모습.
마우스로 잘 안되면 QuickPick를 이용할 것!
이용하고자 하는 축이나 평면이 이미 그려놓은 형상의 일부분(모서리, 점, 면 등)을 통해 이용할 수 있다면,
구지 데이텀좌표계를 중구난방 생성할 필요는 없다.
다만, 스케치나 모델링시 특정 축이나 평면을 참조해 어떤 구속조건을 준다거나 뷰회전 시 중심축으로 삼는 등
데이텀좌표계가 있으므로해서 여러가지 편리한 점이 많다.
========================================================================================
[ 평면 ]
* Datum Plane
좌표계의 두축으로 생성되는 면은 무한대의 면임.
NX는 이것말고 일정한 크기를 갖는 작업보조용 면을 생성할 수 있는데 이것이 Datum Plane임.
Datum Plane은 두께가 0인 유리판이라 생각하면 됨.
다만, 얘는 서피스가 아니고 그냥 데이텀좌표계처럼 작업을 돕기위한 보조평면이란 점을 기억할 것.
Datum Plane을 만들려면 Insert / Datum/Point / Datum Plane...

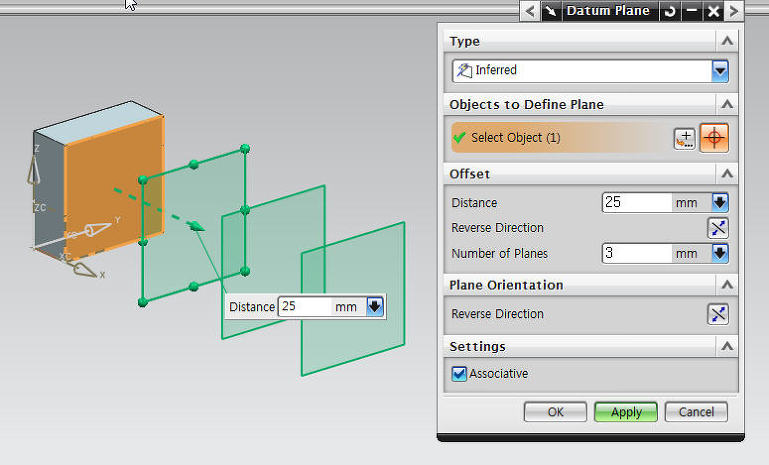

Type을 Inferred로 놓고 어떤 면을 선택하면 그면을 기준으로 거리값으로 면을 생성.
면은 여러개 동시 생성이 가능.

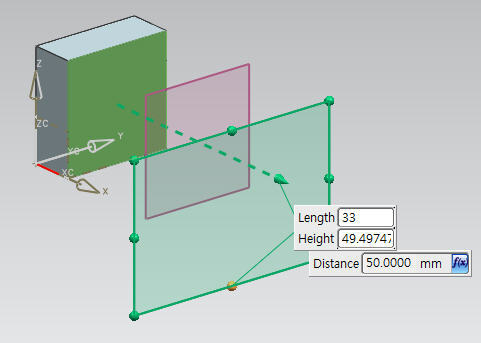

Datum Plane은 크기를 갖는다. 당연 크기조절도 가능. 면을 더블클릭 후 핸들조정 또는 수치입력.

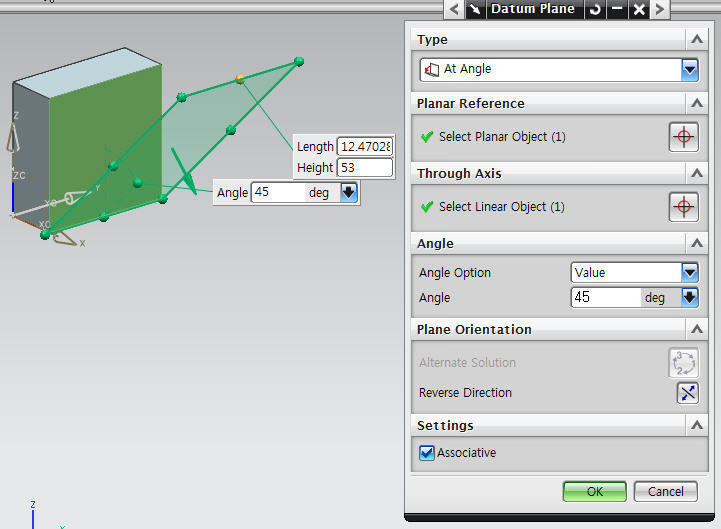

특정 모서리를 축으로 어떤 면에 대해 각을 갖는 새로운 면도 생성가능.
Type에 'At Angle',
Planar Reference에서 각을 이룰 면 선택,
Through Axis에서 각의 축으로 사용할 모서리 선택...

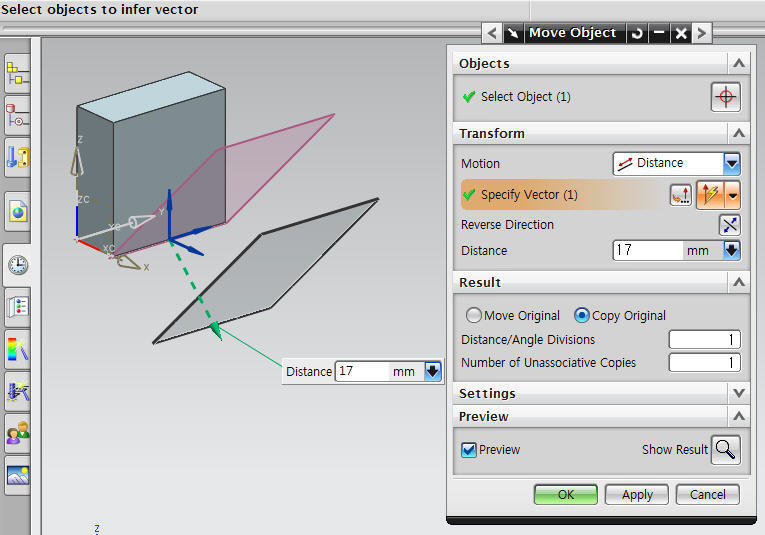

Datum Plane도 일반 형상 오브젝트처럼 Ctrl+Shift+M으로 이동/복사 가능... 면의 벡터방향으로 새로 복사한 모습

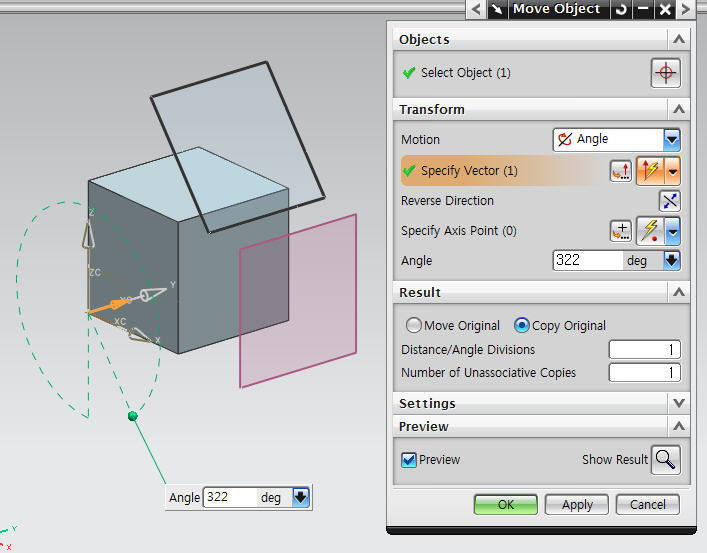

특정 축을 중심으로 회전 이동/복사할 수도 있다.

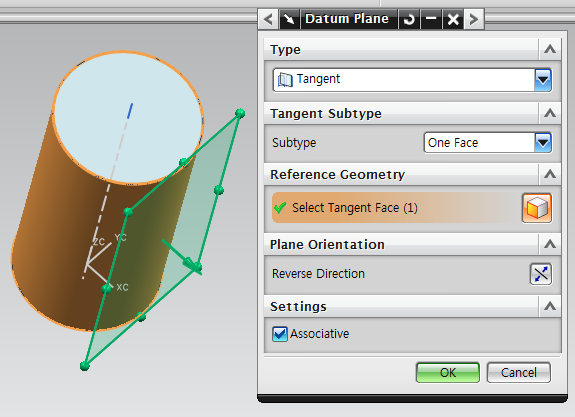

곡면에 접하는 면도 얼마든지 만들 수 있다.
요리 생성된 면 위에 스케치를 그릴 수도 있고, 여러가지 기준면, 참조대상 등으로 삼을 수 있음.
