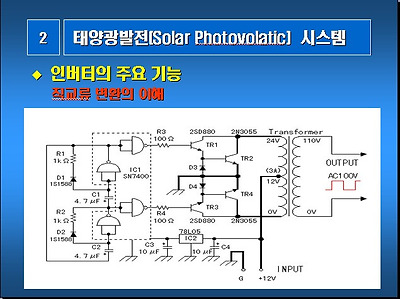

위에 나타낸 도면은 인버터의 동작원리를 이해할수 있는 아주 초보적인 회로입니다. 구형파 인버터로서 누구나 간단하게 만들수 있으며, 인버터의 구동원리를 이해하는데 좋은 자료로 활용할수 있습니다.

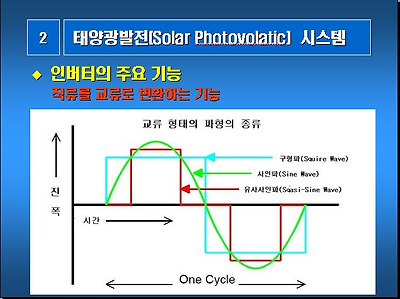

구형파는 교류중 가장 전력품질이 떨어지는 형태로 고조파 함유율이 엄청 높습니다. 이보다 개선된 파형이 유사 사인파로서 구형파의 반싸이클당 동작시간을 약간 줄여줌으로서 고조파 함유율을 엄청 나게 줄여줄수 있어, 완벽한 사인파는 아닐지라도 웬만한 교류기기를 작동시키는데에는 커다란 문제점은 없습니다.
